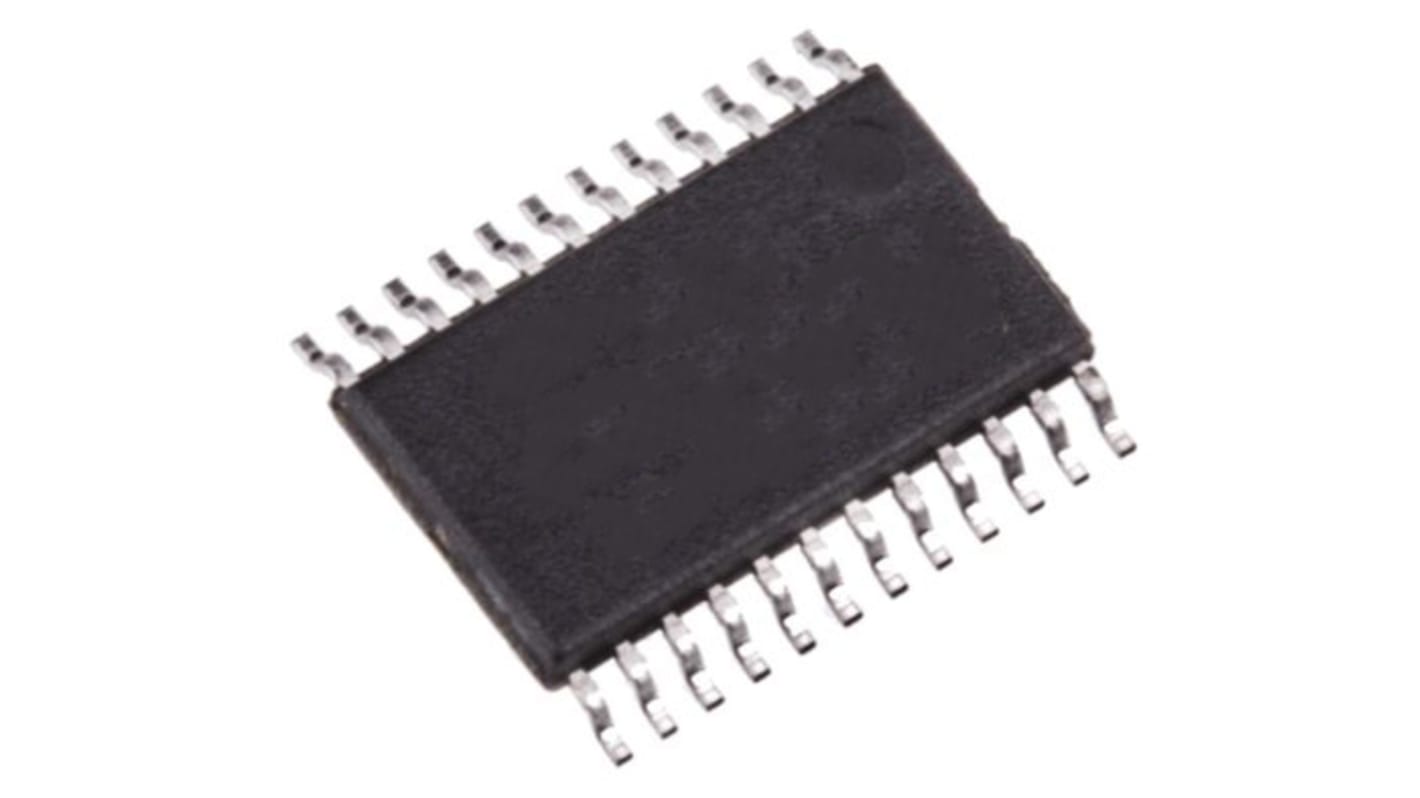

onsemi 电压电平转换器芯片, VHCT逻辑, 总线收发器, 24引脚 1, TSSOP封装, TTL输出, 9.5 ns
- RS 库存编号:
- 186-7308
- 制造商零件编号:
- MC74VHCT245ADTG
- 制造商:
- onsemi
可享批量折扣
小计（1 管，共 75 件）*
¥316.875
(不含税)
¥358.05
(含税)
有库存
- 另外 600 件在 2026年2月09日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tube* |
|---|---|---|
| 75 - 75 | RMB4.225 | RMB316.88 |
| 150 - 225 | RMB4.141 | RMB310.58 |
| 300 - 525 | RMB4.058 | RMB304.35 |
| 600 + | RMB3.977 | RMB298.28 |
* 参考价格
- RS 库存编号:
- 186-7308
- 制造商零件编号:
- MC74VHCT245ADTG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 方向类型 | 双向 | |
| 产品类型 | 电压电平转换器 | |
| 逻辑系列 | VHCT | |
| 最长传播延迟时间 @ CL | 9.5ns | |
| 安装类型 | 表面 | |
| 包装类型 | TSSOP | |
| 每片芯片元件数目 | 1 | |
| 引脚数目 | 24 | |
| 输出类型 | TTL | |
| 逻辑功能 | 总线收发器 | |
| 最大低电平输出电流 | 8mA | |
| 最低电源电压 | 4.5V | |
| 最大高电平输出电流 | -8mA | |
| 最大电源电压 | 5.5V | |
| 转换 | 电平, 总线收发器 | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 高度 | 1.05mm | |
| 长度 | 7.9mm | |
| 系列 | MC74VHCT245A | |
| 标准/认证 | No | |
| 宽度 | 4.5 mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
方向类型 双向 | ||
产品类型 电压电平转换器 | ||
逻辑系列 VHCT | ||
最长传播延迟时间 @ CL 9.5ns | ||
安装类型 表面 | ||
包装类型 TSSOP | ||
每片芯片元件数目 1 | ||
引脚数目 24 | ||
输出类型 TTL | ||
逻辑功能 总线收发器 | ||
最大低电平输出电流 8mA | ||
最低电源电压 4.5V | ||
最大高电平输出电流 -8mA | ||
最大电源电压 5.5V | ||
转换 电平, 总线收发器 | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
高度 1.05mm | ||
长度 7.9mm | ||
系列 MC74VHCT245A | ||
标准/认证 No | ||
宽度 4.5 mm | ||
汽车标准 否 | ||
高速：在 VCC = 5V 时， TPD =4.9ns （典型值）
低功耗： ICC = 4μ A （最大）， TA = 25C
高噪声抗扰性： VNIH = VNY =28% VCC- 在输入和输出上提供断电保护
平衡传播延迟
设计用于 2V 至 5.5V 工作范围
低噪声： VolP = 1.2V （最大）
引脚和功能与其它标准逻辑系列兼容
Latchup 性能超过 300 mA
ESD 性能： HBM> 2000V ，机器型号> 200V
芯片复杂性： 304 FET 或 76 等效 Gates
应用手册
当 I/O 引脚是活动输出时，请勿强行将信号施加在该引脚上，否则可能会造成损坏。
所有浮动（高阻抗）输入或 I/O 引脚都必须通过上拉或下拉电阻或总线终端器 IC 来固定。
总线和 VCC 端子之间形成一个寄生二极管。因此， VHC245 不能用于直接连接 5V 至 3V 系统。
