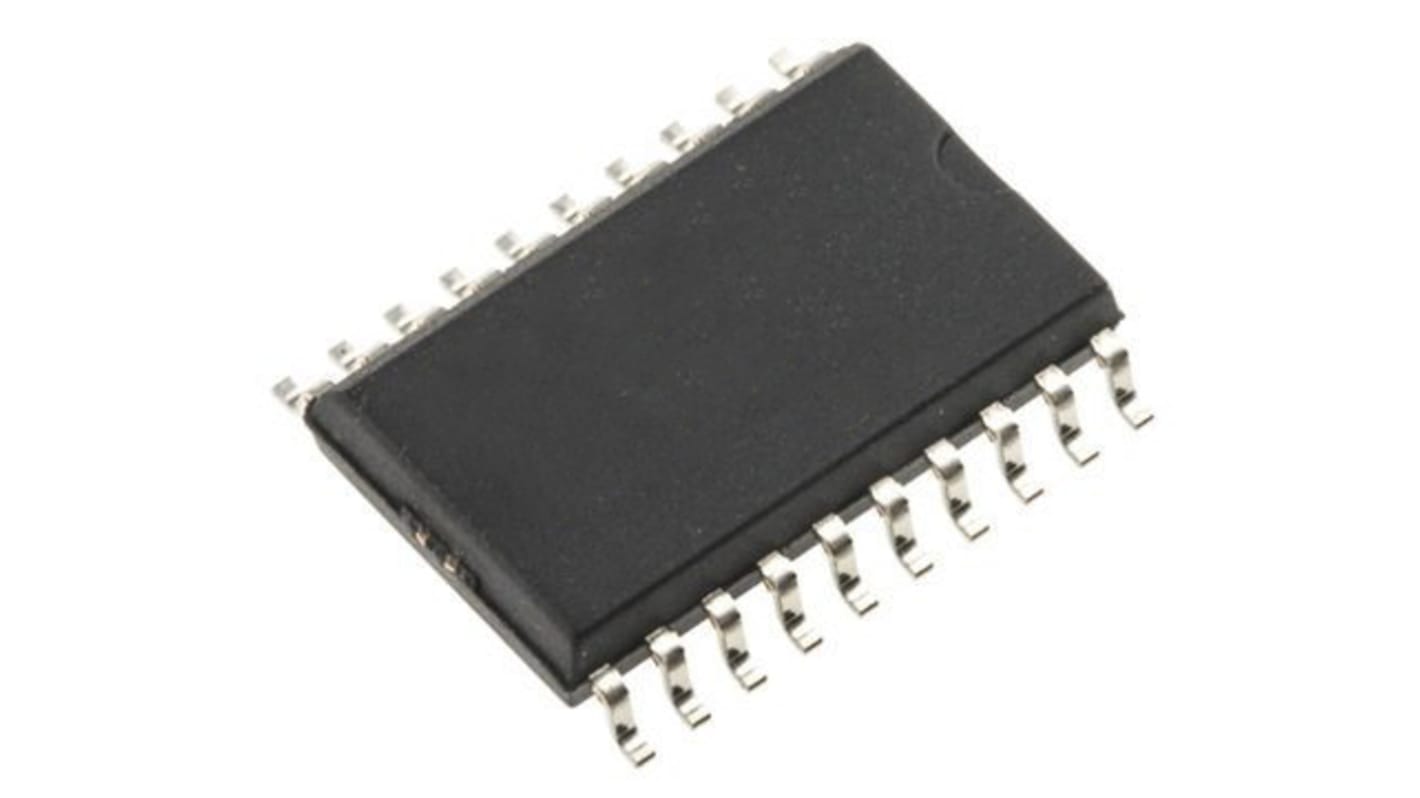

onsemi 电压电平转换器芯片, HCT逻辑, 20针, SOIC封装, 三态输出
- RS 库存编号:
- 186-8638P
- 制造商零件编号:
- MC74HCT245ADWG
- 制造商:
- onsemi
可享批量折扣
小计 125 件 (按管提供)*
¥443.625
(不含税)
¥501.25
(含税)
有库存
- 另外 150 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 125 + | RMB3.549 |
* 参考价格
- RS 库存编号:
- 186-8638P
- 制造商零件编号:
- MC74HCT245ADWG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 逻辑系列 | HCT | |
| 安装类型 | 贴片 | |
| 封装类型 | SOIC | |
| 每片芯片元件数目 | 1 | |
| 引脚数目 | 20 | |
| 输出类型 | 三态 | |
| 逻辑功能 | 总线收发器 | |
| 尺寸 | 12.95 x 7.6 x 2.4mm | |
| 最大低电平输出电流 | 6mA | |
| 最大高电平输出电流 | 6mA | |
| 传输延迟测试条件 | 50pF | |
| 最大工作电源电压 | 4.5 至 5.5 V | |
| 最长传播延迟时间@最长CL | 33 ns @ 50 pF | |
| 最高工作温度 | +125 °C | |
| 最小工作电源电压 | 4.5 V | |
| 最低工作温度 | -55 °C | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
逻辑系列 HCT | ||
安装类型 贴片 | ||
封装类型 SOIC | ||
每片芯片元件数目 1 | ||
引脚数目 20 | ||
输出类型 三态 | ||
逻辑功能 总线收发器 | ||
尺寸 12.95 x 7.6 x 2.4mm | ||
最大低电平输出电流 6mA | ||
最大高电平输出电流 6mA | ||
传输延迟测试条件 50pF | ||
最大工作电源电压 4.5 至 5.5 V | ||
最长传播延迟时间@最长CL 33 ns @ 50 pF | ||
最高工作温度 +125 °C | ||
最小工作电源电压 4.5 V | ||
最低工作温度 -55 °C | ||
高性能硅栅 CMOS MC74HCT245A 的引脚与 LS245 的引脚相同。此器件可用作将 TTL 或 NMOS 输出连接至高速 CMOS 输入的电平转换器。MC74HCT245A 是一款三态同向收发器，用于数据总线之间的双向异步通信。该设备具有低功耗输出启用引脚，用于将 I/O 端口置于高阻抗状态。方向控制确定数据是从 A 到 B 还是从 B 到 A
输出驱动功能： 15 LSTTL 负载
TTL/NMOS 兼容输入电平
输出直接连接到 CMOS 、 NMOS 和 TTL
工作电压范围： 4.5 至 5.5 伏
低输入电流： 1.0 mA
芯片复杂性： 304 FET 或 76 等效 Gates
TTL/NMOS 兼容输入电平
输出直接连接到 CMOS 、 NMOS 和 TTL
工作电压范围： 4.5 至 5.5 伏
低输入电流： 1.0 mA
芯片复杂性： 304 FET 或 76 等效 Gates
