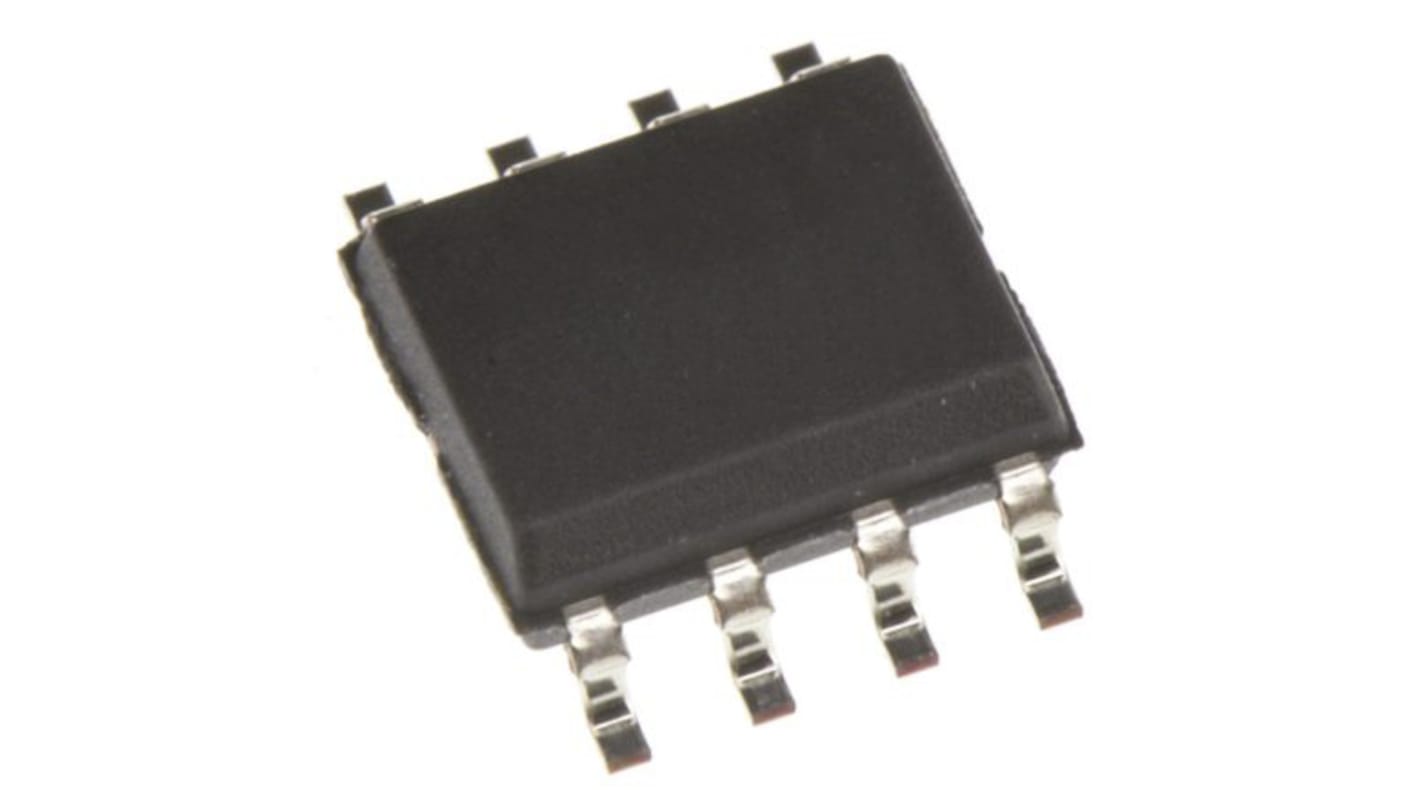

onsemi 逻辑电平转换器芯片, ECL逻辑, 8针, SOIC-NB封装, LVTTL输出
- RS 库存编号:
- 186-9227P
- 制造商零件编号:
- MC100EPT25DG
- 制造商:
- onsemi
可享批量折扣
小计 25 件 (按管提供)*
¥1,661.00
(不含税)
¥1,877.00
(含税)
有库存
- 1,676 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 25 - 48 | RMB66.44 |
| 49 + | RMB65.10 |
* 参考价格
- RS 库存编号:
- 186-9227P
- 制造商零件编号:
- MC100EPT25DG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 逻辑系列 | ECL | |
| 安装类型 | 贴片 | |
| 封装类型 | SOIC-NB | |
| 输出类型 | LVTTL | |
| 引脚数目 | 8 | |
| 逻辑功能 | 电平转换器 | |
| 尺寸 | 5 x 4 x 1.5mm | |
| 最大低电平输出电流 | 24mA | |
| 最大高电平输出电流 | -3mA | |
| 转换 | ECL 至 LVTTL | |
| 传输延迟测试条件 | 20pF | |
| 最长传播延迟时间@最长CL | 1600 ps @ 20 pF | |
| 最大工作电源电压 | 3.6 V | |
| 最高工作温度 | +85°C | |
| 最小工作电源电压 | 3 V | |
| 最低工作温度 | -40°C | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
逻辑系列 ECL | ||
安装类型 贴片 | ||
封装类型 SOIC-NB | ||
输出类型 LVTTL | ||
引脚数目 8 | ||
逻辑功能 电平转换器 | ||
尺寸 5 x 4 x 1.5mm | ||
最大低电平输出电流 24mA | ||
最大高电平输出电流 -3mA | ||
转换 ECL 至 LVTTL | ||
传输延迟测试条件 20pF | ||
最长传播延迟时间@最长CL 1600 ps @ 20 pF | ||
最大工作电源电压 3.6 V | ||
最高工作温度 +85°C | ||
最小工作电源电压 3 V | ||
最低工作温度 -40°C | ||
- COO (Country of Origin):
- PH
MC100EP25 是一款差动 LVEL/CECL 至 LVTTL 转换器。此设备需要 +3.3V ， -3.3V 至 -5.2 V 以及接地。小型 8 引线 SOIC 封装和 EPT 25 的单门使其成为需要转换时钟或数据信号的应用的理想选择。
VBB 输出允许在单端输入模式下也使用 EPT 25 。在此模式下， VBB 输出与反相缓冲器的 D 输入或同向缓冲器的 D 输入相连接。如果使用，应使用至少 0.01 μ F 电容器绕过 VBB 引脚接地。
VBB 输出允许在单端输入模式下也使用 EPT 25 。在此模式下， VBB 输出与反相缓冲器的 D 输入或同向缓冲器的 D 输入相连接。如果使用，应使用至少 0.01 μ F 电容器绕过 VBB 引脚接地。
1.1ns 典型传播延迟
>最大频率 275 MHz （典型）
工作范围： VCC = 3.0V 至 3.6V ， VEE = -5.5V 至 -3.0V ， GND = 0V
24mA TTL 输出
Q 输出默认为低电平，输入开路或接地
VBB 输出
打开输入默认状态
输入装置上的安全锁模
提供无铅封装
>最大频率 275 MHz （典型）
工作范围： VCC = 3.0V 至 3.6V ， VEE = -5.5V 至 -3.0V ， GND = 0V
24mA TTL 输出
Q 输出默认为低电平，输入开路或接地
VBB 输出
打开输入默认状态
输入装置上的安全锁模
提供无铅封装
