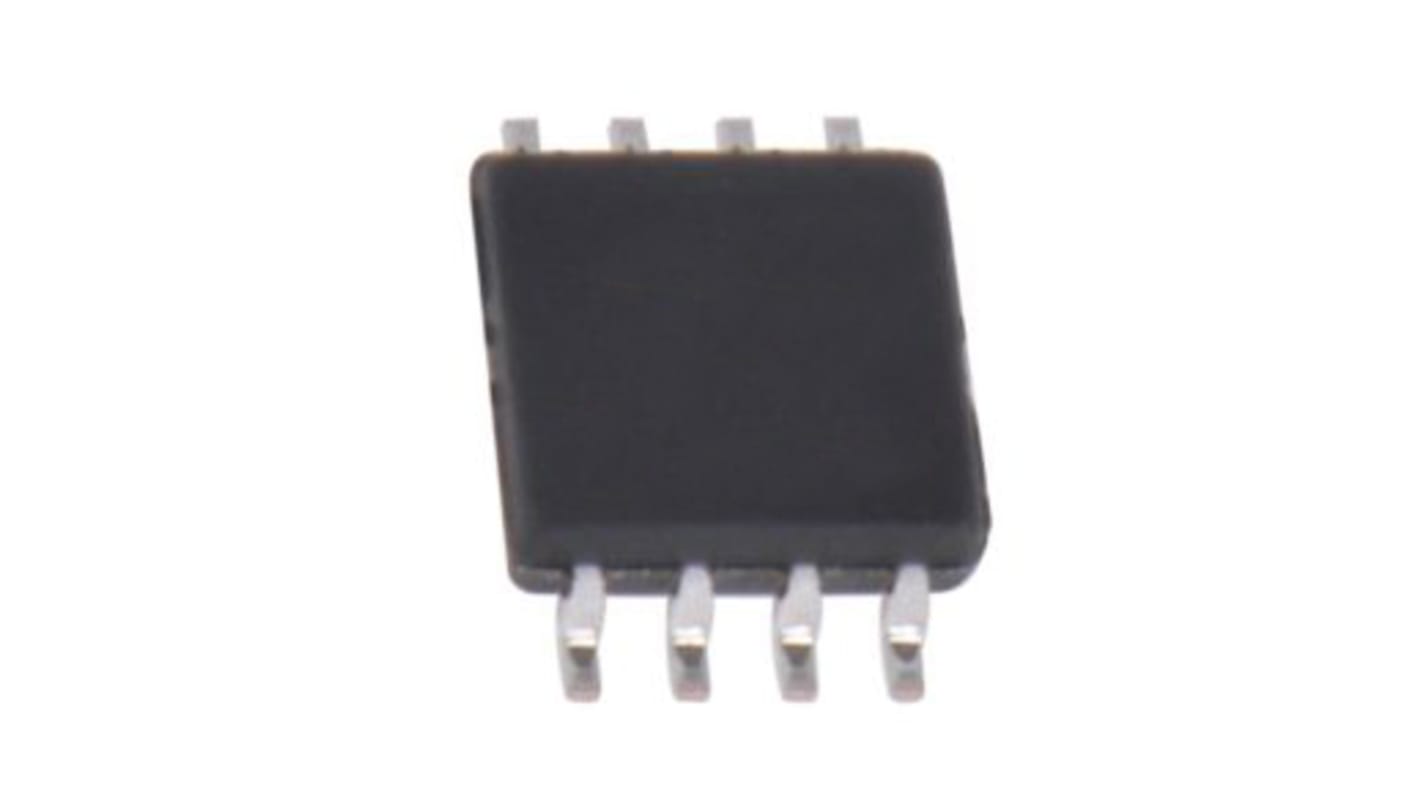

onsemi 逻辑电平转换器芯片, 电平转换器, 8引脚 2, TSSOP封装, TTL输出, 800 ps
- RS 库存编号:
- 186-9279P
- 制造商零件编号:
- MC100EPT26DTG
- 制造商:
- onsemi
可享批量折扣
小计 25 件 (按管提供)*
¥1,692.25
(不含税)
¥1,912.25
(含税)
有库存
- 另外 3 件在 2026年2月16日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 25 - 49 | RMB67.69 |
| 50 + | RMB65.67 |
* 参考价格
- RS 库存编号:
- 186-9279P
- 制造商零件编号:
- MC100EPT26DTG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 方向类型 | 单向 | |
| 产品类型 | 逻辑电平转换器 | |
| 最长传播延迟时间 @ CL | 800ps | |
| 安装类型 | 表面 | |
| 包装类型 | TSSOP | |
| 每片芯片元件数目 | 2 | |
| 输出类型 | TTL | |
| 引脚数目 | 8 | |
| 逻辑功能 | 电平转换器 | |
| 最大低电平输出电流 | 24mA | |
| 最低电源电压 | 3.6V | |
| 最大高电平输出电流 | -3mA | |
| 转换 | LVPECL/LVDS 至 LVTTL | |
| 最大电源电压 | 3.6V | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 宽度 | 3.1 mm | |
| 高度 | 1.95mm | |
| 系列 | MC100EPT2 | |
| 标准/认证 | No | |
| 长度 | 3.1mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
方向类型 单向 | ||
产品类型 逻辑电平转换器 | ||
最长传播延迟时间 @ CL 800ps | ||
安装类型 表面 | ||
包装类型 TSSOP | ||
每片芯片元件数目 2 | ||
输出类型 TTL | ||
引脚数目 8 | ||
逻辑功能 电平转换器 | ||
最大低电平输出电流 24mA | ||
最低电源电压 3.6V | ||
最大高电平输出电流 -3mA | ||
转换 LVPECL/LVDS 至 LVTTL | ||
最大电源电压 3.6V | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
宽度 3.1 mm | ||
高度 1.95mm | ||
系列 MC100EPT2 | ||
标准/认证 No | ||
长度 3.1mm | ||
汽车标准 否 | ||
- COO (Country of Origin):
- MY
MC100EPT26 是 1:2 风扇输出差分 LVPECL 至 LVTTL 转换器。因为 LVPECL(正向 ECL)级别仅使用 +3.3V 且需要接地。EPT26 的小型轮廓 8 引线 SOIC 封装和 1:2 风扇输出设计使其特别适用于需要在紧密封装的 PC 板中低偏移信号复制的应用。VBB 输出允许 EPT26 以单端输入模式使用。在此模式下,VBB 输出连接到 D0bar 输入,用于非反向缓冲器,或 D0 输入,用于反向缓冲器。如果使用,VBB 引脚应通过 0.01 uF 电容器绕过到接地。
1.4ns 典型传播延迟
>最大频率 275 MHz （典型）
100 系列包含温度补偿
工作范围： VCC = 3.0V 至 3.6V ， GND = 0V
打开输入默认状态
输入装置上的安全锁模
24mA TTL 输出
Q 输出将默认为低电平，输入开路或 V V V V V VBB 输出
