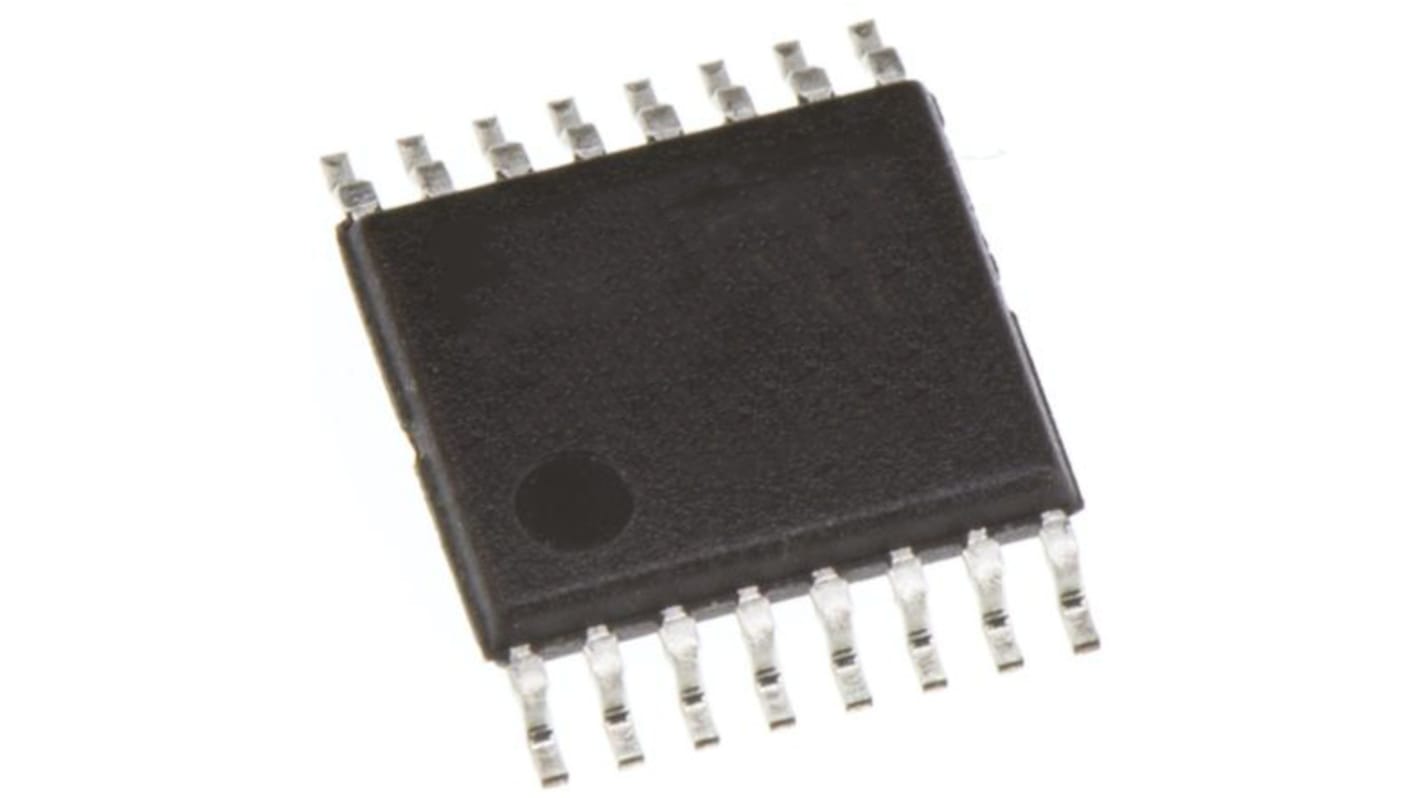

- RS 库存编号:
- 186-9328P
- 制造商零件编号:
- MC14504BDTR2G
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 安装类型 | 贴片 | |
| 封装类型 | TSSOP | |
| 引脚数目 | 16 | |
| 输出类型 | TTL | |
| 逻辑功能 | 电平转换器 | |
| 尺寸 | 5.1 x 4.5 x 1.05mm | |
| 传输延迟测试条件 | 50pF | |
| 最大工作电源电压 | 18 V | |
| 最长传播延迟时间@最长CL | 280 ns @ 50 pF | |
| 最高工作温度 | +125 °C | |
| 最小工作电源电压 | 3 V | |
| 汽车标准 | AEC-Q100 | |
| 最低工作温度 | -55 °C | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
安装类型 贴片 | ||
封装类型 TSSOP | ||
引脚数目 16 | ||
输出类型 TTL | ||
逻辑功能 电平转换器 | ||
尺寸 5.1 x 4.5 x 1.05mm | ||
传输延迟测试条件 50pF | ||
最大工作电源电压 18 V | ||
最长传播延迟时间@最长CL 280 ns @ 50 pF | ||
最高工作温度 +125 °C | ||
最小工作电源电压 3 V | ||
汽车标准 AEC-Q100 | ||
最低工作温度 -55 °C | ||
- COO (Country of Origin):
- CN
MC14504B 是使用 CMOS 技术的六路同向电平转换器。电平转换器将 TTL 信号转换为 CMOS 逻辑电平，以获得 5 至 15 伏之间的任何 CMOS 电源电压。控制输入还允许从 CMOS 到 CMOS 的接口在一个逻辑电平到另一个逻辑电平：通过选择电源电平 VDD 和 VCC 来完成上电平或下电平转换。VCC 电平设置输入信号电平，而 VDD 选择输出电压电平。
向上转换从低电压转换为高电压，或从高电压转换为低电压
输入阈值可以改变，以实现 TTL 兼容性
不需要对电源或输入进行定序，以便打开电源或关闭电源
VDD 和 VCC 的 3 至 18 VDC 操作
二级管保护输入至 VSS
能够在额定温度范围内驱动两个低功耗 TTL 负载或一个低功耗肖特基 TTL 负载
提供无铅封装
输入阈值可以改变，以实现 TTL 兼容性
不需要对电源或输入进行定序，以便打开电源或关闭电源
VDD 和 VCC 的 3 至 18 VDC 操作
二级管保护输入至 VSS
能够在额定温度范围内驱动两个低功耗 TTL 负载或一个低功耗肖特基 TTL 负载
提供无铅封装
