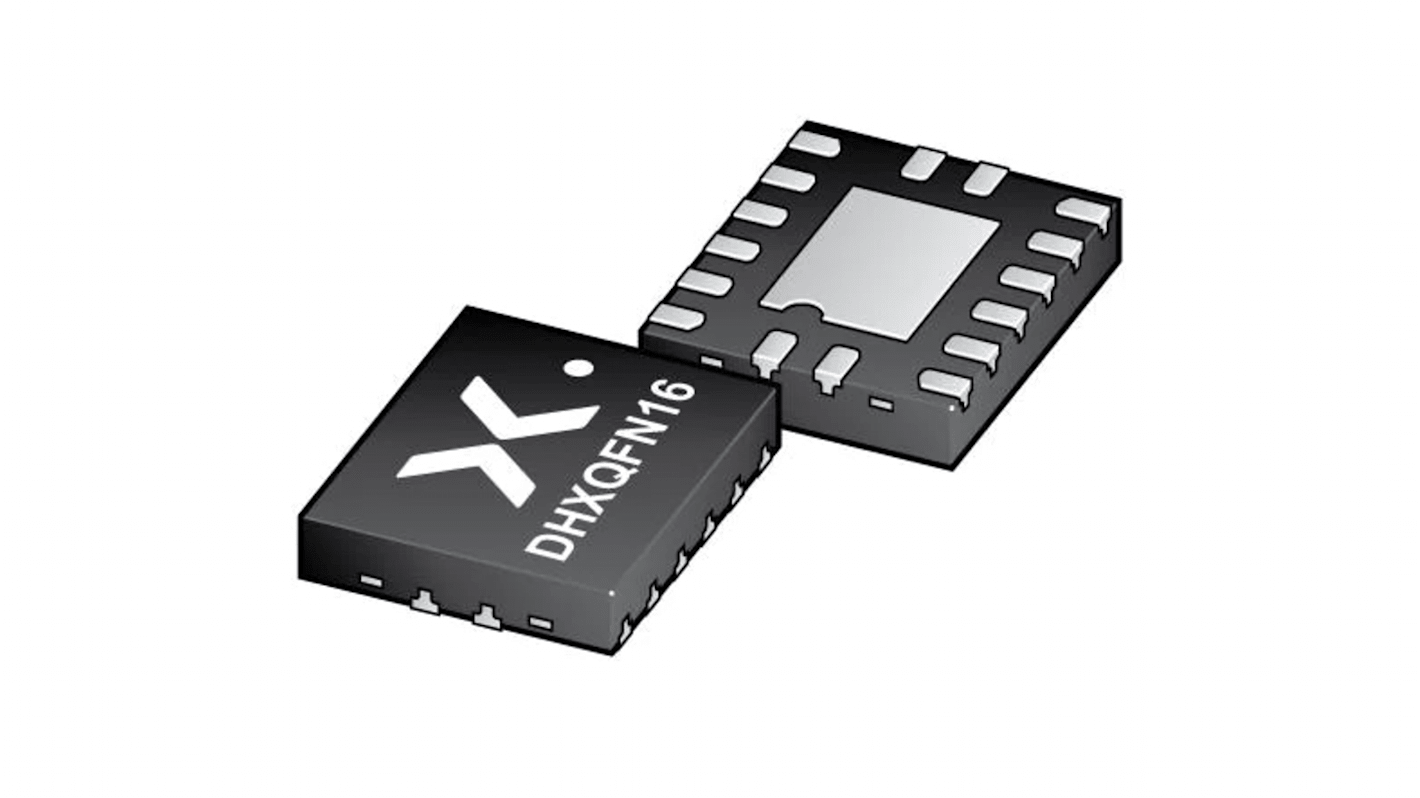

Nexperia 电平转换器芯片, AVC逻辑, 4引脚 12, DHXQFN16封装, CMOS / LVTTL输出

查看所有电平转换器芯片
暂时无法供应
我们不知道此物品是否会再来货，RS 不再对该产品备货。
RS 库存编号:
243-4408
制造商零件编号:
74AVC4T245BZX
制造商:
Nexperia
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Nexperia

逻辑系列

AVC

产品类型

电平转换器

安装类型

表面

每片芯片元件数目

12

包装类型

DHXQFN16

输出类型

CMOS / LVTTL

引脚数目

4

最低电源电压

0.8V

最大电源电压

3.6V

最低工作温度

-40°C

最高工作温度

125°C

标准/认证

RoHS, EU

汽车标准

否

Nexperia 4 位双电源收发器，可实现双向电平转换。此器件可作为两个 2 位收发器或一个 4 位收发器使用。具备四个 2 位输入-输出端口（nAn 和 nBn）、一个方向控制输入 (nDIR)、一个输出使能输入 (nOE) 和双电源引脚（VCC(A)和 VCC(B)）。可在 0.8 V 和 3.6 V 之间的任一电压下提供 VCC(A) 和 VCC(B)，使得此器件适用于在任一低压节点（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V）之间的转换。nAn、nOE 和 nDIR 引脚以 VCC(A) 为基准；nBn 引脚以 VCC(B) 为基准。nDIR 上的高电平允许从 nAn 传输到 nBn，而 nDIR 上低电平允许从 nBn 传输到 nAn。输出使能输入 (nOE) 可用于禁用输出，从而有效隔离总线。

挂起模式

闩锁效应性能超过 100 mA（每个 JESD 78 II 类）

输入可接受高达 3.6 V 的电压

IOFF 电路提供部分掉电模式操作

多种封装供选择
