产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Nexperia
	最小击穿电压	6V
	安装类型	贴片

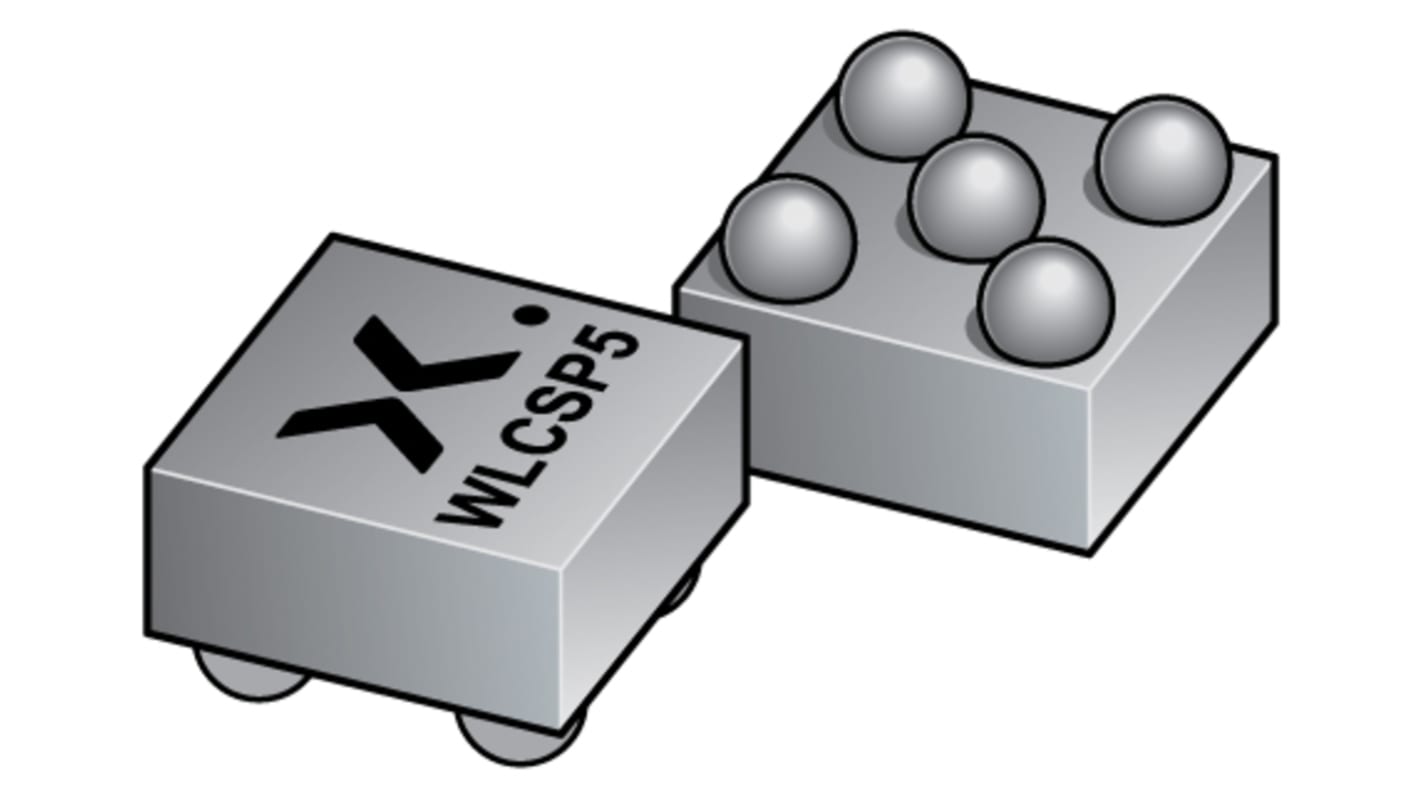

	封装类型	WLCSP
	引脚数目	5
	最大峰值脉冲电流	8A
	ESD保护	是
	每片芯片元件数目	2
	最低工作温度	-40 °C
	最高工作温度	+85 °C
	尺寸	1.22 x 0.82 x 0.38mm
	电容值	0.45pF
	长度	1.22mm
	宽度	0.82mm
	最大反向漏电流	100nA
	高度	0.38mm
	工作电压	5V

	选择全部
	品牌 Nexperia
	最小击穿电压 6V
	安装类型贴片
	封装类型 WLCSP
	引脚数目 5
	最大峰值脉冲电流 8A
	ESD保护是
	每片芯片元件数目 2
	最低工作温度 -40 °C
	最高工作温度 +85 °C
	尺寸 1.22 x 0.82 x 0.38mm
	电容值 0.45pF
	长度 1.22mm
	宽度 0.82mm
	最大反向漏电流 100nA
	高度 0.38mm
	工作电压 5V

用于 USB 端口的共模滤波器，性能稳定不受影响。现在便携式设备使用的最常见摄像头和显示器接口为 MIPI 接口，采用 RF 差分信号。为了允许在典型的 GSM/3G/LTE 频率下工作，需要对所有频段和高次谐波提高共模抑制比。同时，需要加宽差分信号通带以保持信号的完整性。由于 ESD 可以通过便携式设备中的间隙进入，因此需要强大的 ESD 保护以避免由于 ESD 冲击而导致的电子设备损坏或重新设置系统

在 500 MHz 到 > 8 GHz 范围内，共模抑制比高 > 14 dB
通带宽 > 2 GHz，确保所有 MIPI 频率的信号完整性
ESD 保护 > 15 kV 接触放电，远超过 IEC 61000-4-2（8 kV 接触放电）
深度快速恢复，用于优化 SoC 保护，免受 ESD 冲击
超薄封装（0.5 mm 最大封装高度）
所有 LVDS 信号需要高达 2 GHz 的通带

单位	每单位	每卷*
4500 - 4500	RMB1.242	RMB5,589.00
9000 - 40500	RMB1.217	RMB5,476.50
45000 +	RMB1.181	RMB5,314.50

Nexperia ESD保护二极管, 贴片安装, 最小击穿6V, WLCSP

该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
