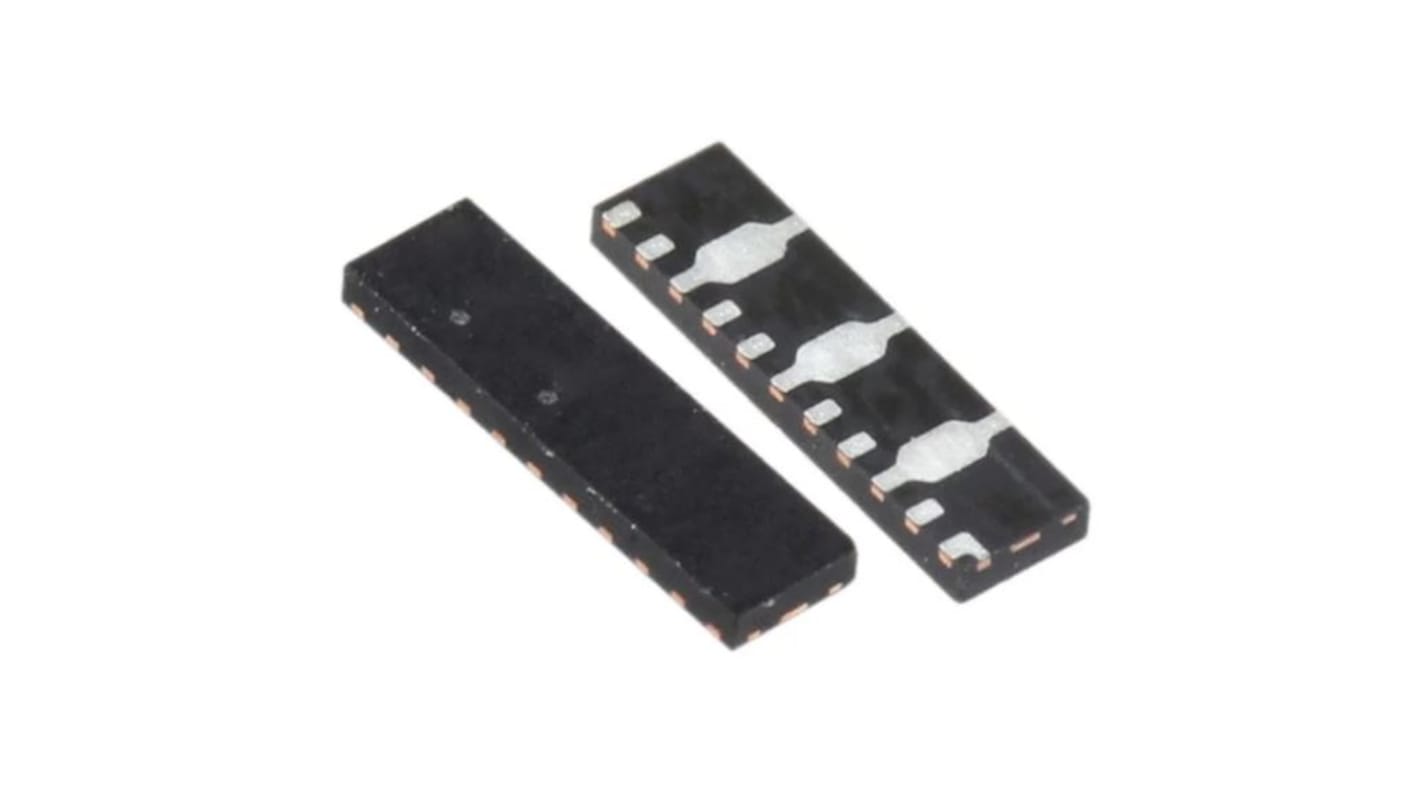

onsemi 单向ESD保护阵列, 8.1 VC, 5.5 Vbr, UDFN, ESD系列
- RS 库存编号:
- 186-9870
- 制造商零件编号:
- ESD8008MUTAG
- 制造商:
- onsemi
暂时无法供应
我们不知道此物品是否会再来货，RS 不再对该产品备货。
- RS 库存编号:
- 186-9870
- 制造商零件编号:
- ESD8008MUTAG
- 制造商:
- onsemi
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | onsemi | |
| 二极管配置 | 阵列 | |
| 方向类型 | 单向 | |
| 产品类型 | ESD保护阵列 | |
| 最小击穿电压 Vbr | 5.5V | |
| 安装类型 | 表面 | |
| 包装类型 | UDFN | |
| 最大反向关断电压 Vwm | 3.3V | |
| 引脚数目 | 14 | |
| 钳位电压 VC | 8.1V | |
| 最大峰值脉冲电流 Ippm | 16A | |
| 测试电流 It | 1mA | |
| 最低工作温度 | -55°C | |
| ESD 保护 | 是 | |
| 最高工作温度 | 125°C | |
| 每片芯片元件数目 | 8 | |
| 长度 | 5.5mm | |
| 高度 | 0.5mm | |
| 宽度 | 1.5mm | |
| 系列 | ESD | |
| 标准/认证 | No | |
| 汽车标准 | AEC-Q101 | |
| 最大反向漏电流 | 500nA | |
| 选择全部 | ||
|---|---|---|
品牌 onsemi | ||
二极管配置 阵列 | ||
方向类型 单向 | ||
产品类型 ESD保护阵列 | ||
最小击穿电压 Vbr 5.5V | ||
安装类型 表面 | ||
包装类型 UDFN | ||
最大反向关断电压 Vwm 3.3V | ||
引脚数目 14 | ||
钳位电压 VC 8.1V | ||
最大峰值脉冲电流 Ippm 16A | ||
测试电流 It 1mA | ||
最低工作温度 -55°C | ||
ESD 保护 是 | ||
最高工作温度 125°C | ||
每片芯片元件数目 8 | ||
长度 5.5mm | ||
高度 0.5mm | ||
宽度 1.5mm | ||
系列 ESD | ||
标准/认证 No | ||
汽车标准 AEC-Q101 | ||
最大反向漏电流 500nA | ||
ESD8008 专门用于保护四个高速差动对。超低电容和低 ESD 钳位电压使此器件成为保护电压敏感高速数据线的理想解决方案。直通式封装使印刷电路板布局更加简单，并且匹配的迹线长度是保持高速线路的一致阻抗所必需的。
0.35pF 最大电容
深度快照 SCR 技术
支持高达 6 Gb/s 的数据速率
用于 ESD 事件的超低钳位电压
计算
LCD TV
应用
V-by-One HS
LVDS
Displayport
