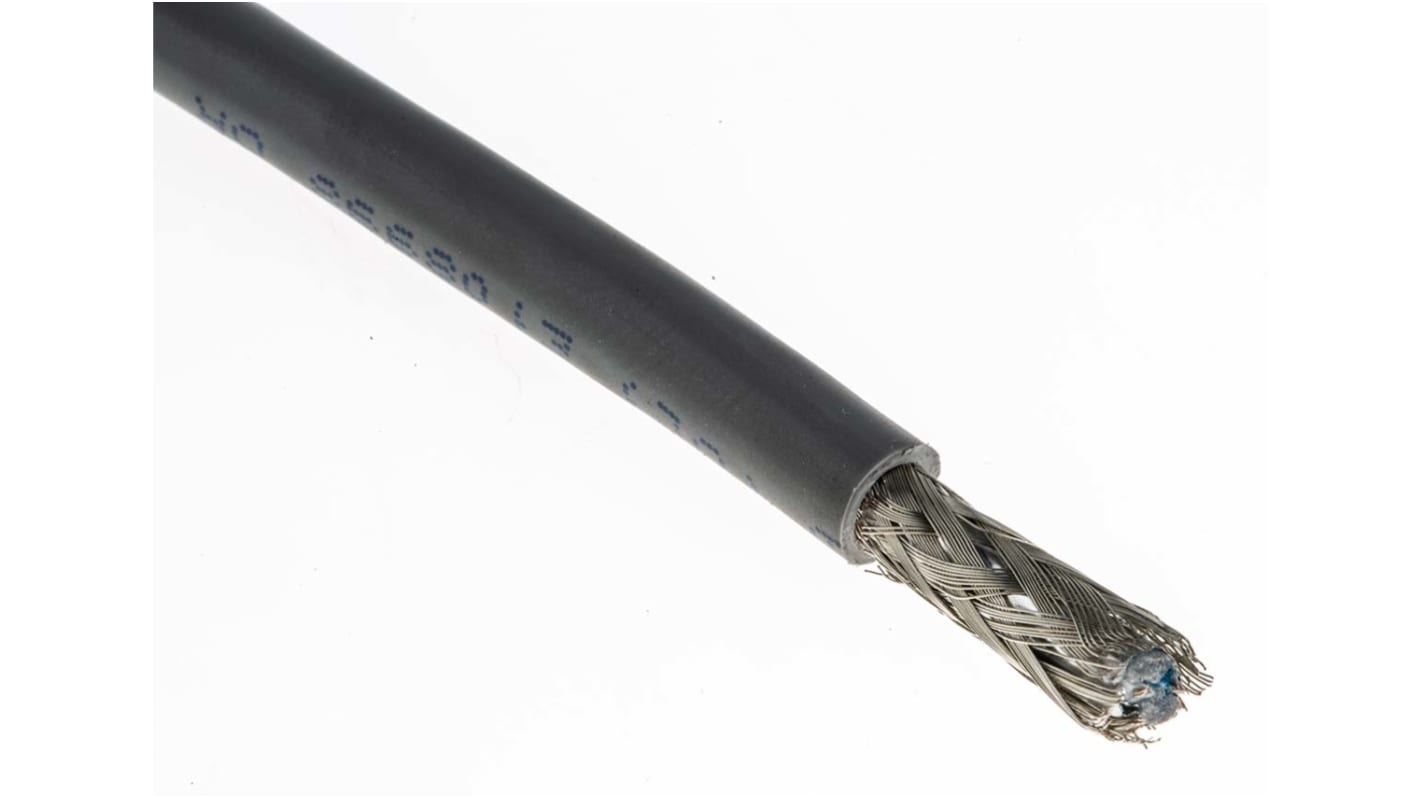

Belden 2芯1对屏蔽线, 0.2 mm², 24 AWG, 120 Ω, PVC铬护套, 9841系列
- RS Stock No.:
- 331-8893
- Distrelec Article No.:
- 304-10-133
- Mfr. Part No.:
- 9841.01152
- Brand:
- Belden
Subtotal (1 reel of 152 metres)*
¥9,942.57
(exc. VAT)
¥11,235.10
(inc. VAT)
有库存
- 另外 4 件在 2025年12月15日 发货
- 另外 10 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Reel(s) | Per Reel | Per Metre* |
|---|---|---|
| 1 + | RMB9,942.57 | RMB65.412 |
*price indicative
- RS Stock No.:
- 331-8893
- Distrelec Article No.:
- 304-10-133
- Mfr. Part No.:
- 9841.01152
- Brand:
- Belden
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Belden | |
| 线对数目 | 1 | |
| 横截面积 | 0.2 mm² | |
| 芯数 | 2 | |
| 美国线规 | 24 AWG | |
| 屏蔽/无屏蔽 | 屏蔽 | |
| 长度 | 152m | |
| 屏蔽类型 | 镀锡铜编织层 | |
| 护套颜色 | 铬 | |
| CPR认证 | Eca | |
| 电缆类型 | RS-485 | |
| 外径 | 5.9mm | |
| 外层护套材料 | PVC | |
| 阻抗特性 | 120 Ω | |
| 最高工作温度 | +80°C | |
| 线芯绞距 | 7/0.20 mm | |
| 系列 | 9841 | |
| 最低工作温度 | -30°C | |
| 屏蔽/非屏蔽 | 屏蔽 | |
| 防火性能 | 阻燃 | |
| 符合标准 | 欧洲级Eca | |
| 额定电压 | 300 V | |
| Select all | ||
|---|---|---|
品牌 Belden | ||
线对数目 1 | ||
横截面积 0.2 mm² | ||
芯数 2 | ||
美国线规 24 AWG | ||
屏蔽/无屏蔽 屏蔽 | ||
长度 152m | ||
屏蔽类型 镀锡铜编织层 | ||
护套颜色 铬 | ||
CPR认证 Eca | ||
电缆类型 RS-485 | ||
外径 5.9mm | ||
外层护套材料 PVC | ||
阻抗特性 120 Ω | ||
最高工作温度 +80°C | ||
线芯绞距 7/0.20 mm | ||
系列 9841 | ||
最低工作温度 -30°C | ||
屏蔽/非屏蔽 屏蔽 | ||
防火性能 阻燃 | ||
符合标准 欧洲级Eca | ||
额定电压 300 V | ||
- COO (Country of Origin):
- NL
Belden 9841 系列多对电缆,152 m 长,2 芯 - 9841.01152
这款多对电缆专为工业通信应用而设计,专为 RS-485 系统而定制。它的总长度为 152m,由一对由镀锡铜制成的 24AWG 导线组成,封装在阻燃 PVC 护套中。这款电缆采用镀锡铜编织层,具有出色的屏蔽性能,符合 Eca CPR 标准,适用于各种严苛环境。
特点和优势
• 屏蔽设计可最大限度地减少电磁干扰
• 阻燃结构提高了安装的安全性
• 镀锡铜编织层提供卓越的信号完整性
• PVC 护套可确保在各种环境中的耐用性
• 300V 额定电压支持稳健性能
• 工作温度范围为 -30°C 至 +80°C
• 阻燃结构提高了安装的安全性
• 镀锡铜编织层提供卓越的信号完整性
• PVC 护套可确保在各种环境中的耐用性
• 300V 额定电压支持稳健性能
• 工作温度范围为 -30°C 至 +80°C
应用
• 用于销售点系统,确保稳定连接
• 应用于计算机通信,实现可靠的数据传输
• 低压模拟和数字控制系统的理想之选
• 适用于工业环境中的面板布线
• 任务包括与 PLC、VFD 和 SCADA 系统接口
• 应用于计算机通信,实现可靠的数据传输
• 低压模拟和数字控制系统的理想之选
• 适用于工业环境中的面板布线
• 任务包括与 PLC、VFD 和 SCADA 系统接口
这款电缆如何在长距离运行时保持性能?
该电缆的特性阻抗为 120Ω,针对 RS-485 通信进行了优化,即使在长时间运行时也能确保将信号损失降至最低。这对于在工业环境中保持距离较远的设备之间的数据完整性至关重要。
该电缆设计用于哪些环境?
多对电缆适用于室内使用,能够承受 -30°C 至 +80°C 的运行条件。其阻燃属性有助于在潜在危险场所提高安全性。
安装时应考虑哪些因素？
安装时,保持最小弯曲半径为 2.5 inch (64 mm),以避免损坏电缆结构。最大拉伸张力为 72.3 lbs (32.8 kg),以确保长效性并防止在设置过程中出现故障。
这款电缆能有效处理哪些信号类型?
这款电缆能够传输低压模拟信号,如 4-20mA 和 0-10V 以及低压数字控制信号,因此适用于各种自动化任务和应用。
这款电缆采用何种屏蔽以确保数据完整性?
多对电缆使用 Beldfoil 和镀锡铜编织层的有效组合,可提供 100% 的覆盖范围,提供卓越的电磁干扰 (EMI) 保护,实现可靠的通信。
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
