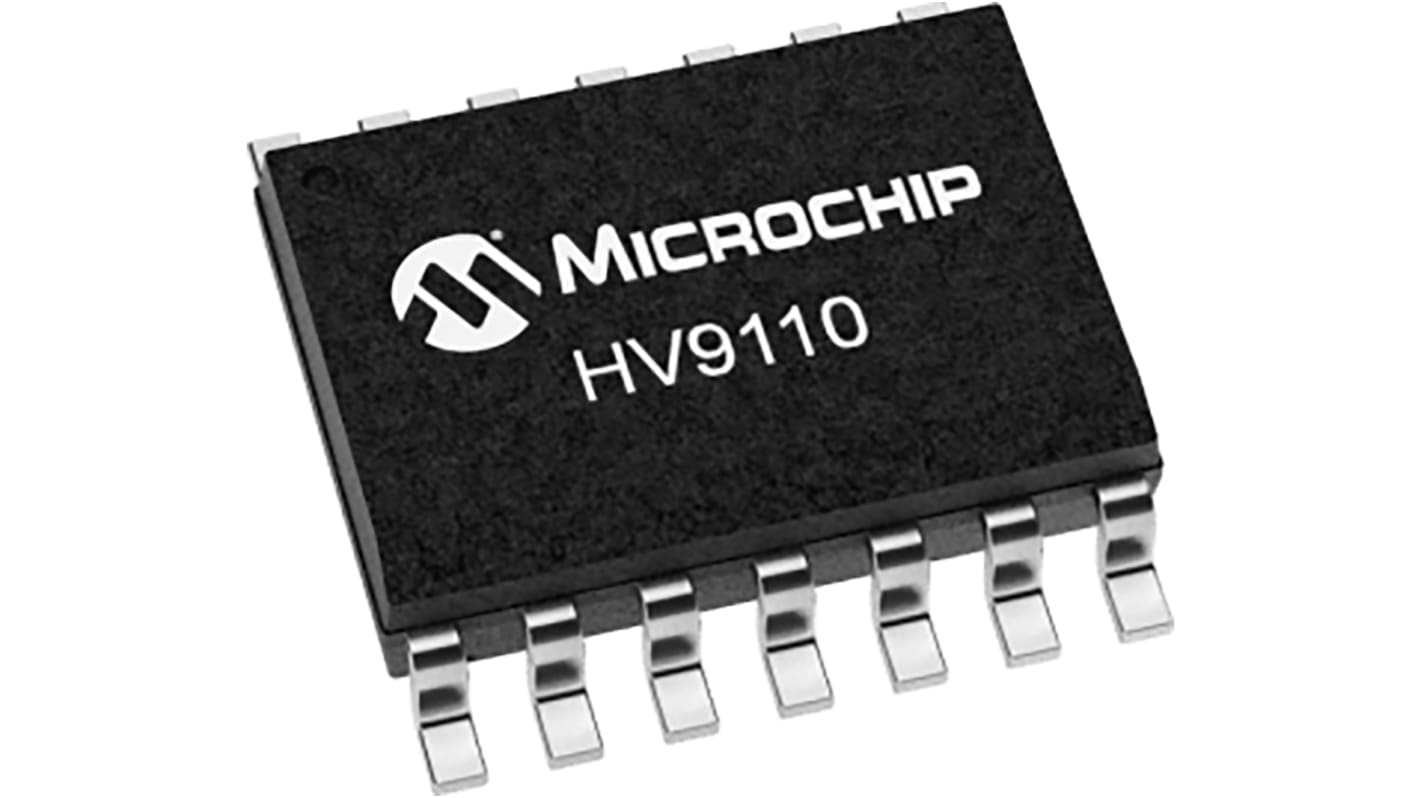

Microchip PWM 控制器芯片, 直流-直流, 1输出, 贴片安装, SOIC, 14引脚, 最大输入120 V, 最大输出4.16 V, 10A, 8.75 x 4 x 1.65mm
- RS 库存编号:
- 177-1604
- 制造商零件编号:
- HV9110NG-G
- 制造商:
- Microchip
可享批量折扣
小计（1 管，共 53 件）*
¥1,612.896
(不含税)
¥1,822.564
(含税)
最后的 RS 库存
- 最终 53 个，准备发货
单位 | 每单位 | Per Tube* |
|---|---|---|
| 53 - 212 | RMB30.432 | RMB1,612.90 |
| 265 + | RMB29.824 | RMB1,580.67 |
* 参考价格
- RS 库存编号:
- 177-1604
- 制造商零件编号:
- HV9110NG-G
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 控制器类型 | PWM 控制器 | |
| 输出数目 | 1 | |
| 最大开关频率 | 3 MHz | |
| 电流转换类型 | 直流-直流 | |
| 安装类型 | 贴片 | |
| 封装类型 | SOIC | |
| 引脚数目 | 14 | |
| 尺寸 | 8.75 x 4 x 1.65mm | |
| 最大输入电压 | 120 V | |
| 最高工作温度 | +125 °C | |
| 最大输出电流 | 10A | |
| 最大输出电压 | 4.16 V | |
| 最小输入电压 | 10 V | |
| 最低工作温度 | -55 °C | |
| 最小输出电压 | 3.82 V | |
| 最小输出电流 | -10A | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
控制器类型 PWM 控制器 | ||
输出数目 1 | ||
最大开关频率 3 MHz | ||
电流转换类型 直流-直流 | ||
安装类型 贴片 | ||
封装类型 SOIC | ||
引脚数目 14 | ||
尺寸 8.75 x 4 x 1.65mm | ||
最大输入电压 120 V | ||
最高工作温度 +125 °C | ||
最大输出电流 10A | ||
最大输出电压 4.16 V | ||
最小输入电压 10 V | ||
最低工作温度 -55 °C | ||
最小输出电压 3.82 V | ||
最小输出电流 -10A | ||
HV9110 是一款 BiCMOS/DMOS 单输出、脉冲宽度调制器 IC，可用于高速、高效开关模式电源。借助极少数外部零件，它提供了可在任何拓扑中执行单开关电流模式 PWM 的所有必要功能。由于 HV9110 使用专利 BiCMOS/DMOS 技术，因此它的工作耗电量低于传统双极 PWM IC 的十分之一，同时切换频率达到两倍以上。
10 至 120V 输入电压范围
电流模式控制
高效
高达 1.0 MHz 的内部振荡器
内部启动电路
内部噪声低
50% 最大工作循环
电流模式控制
高效
高达 1.0 MHz 的内部振荡器
内部启动电路
内部噪声低
50% 最大工作循环
