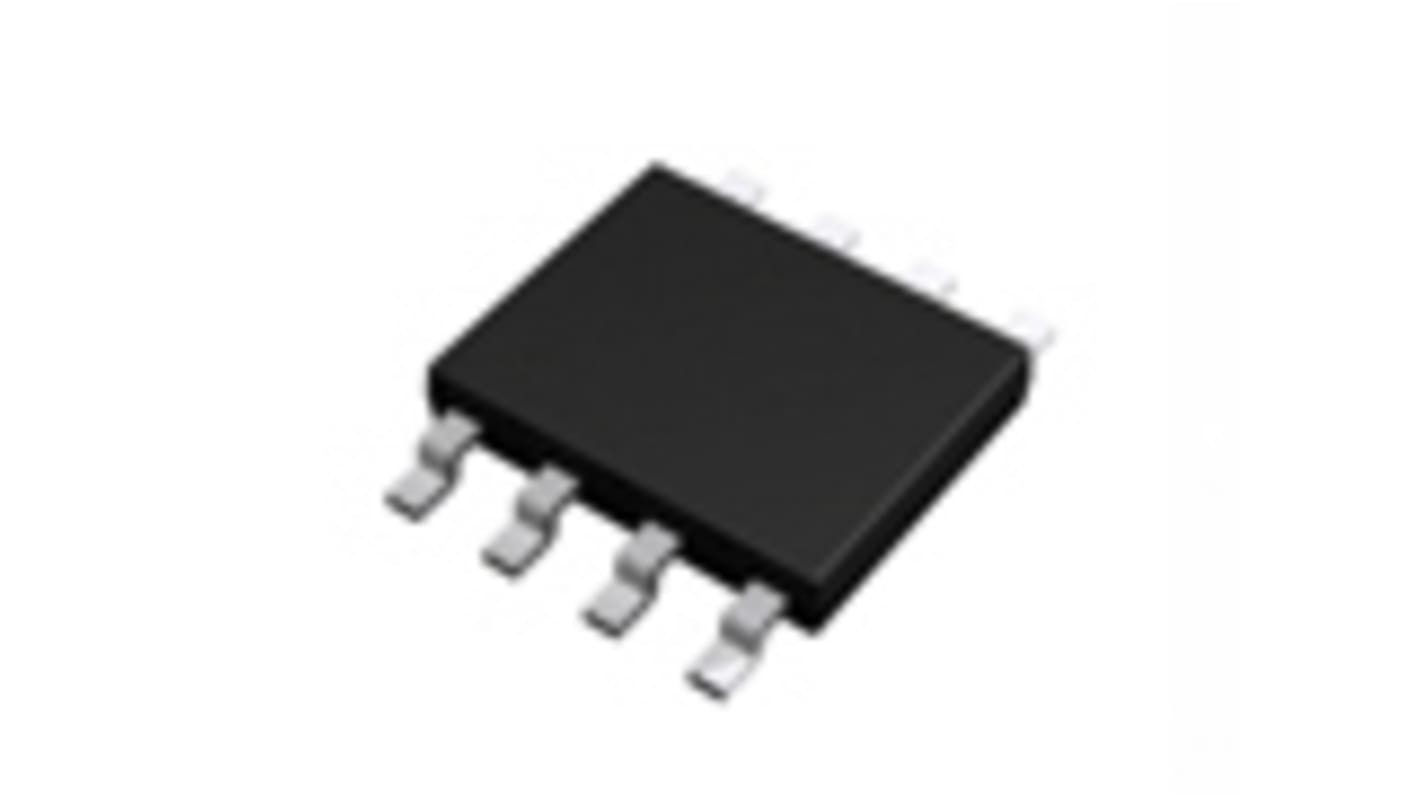

ROHM 线性稳压芯片, 3.3 V输出, 1.5A最大输出, 单路输出, HTSOP, 8针, 贴片安装, -25 °C→+85 °C, ±1%精度
- RS 库存编号:
- 178-5565
- 制造商零件编号:
- BD33HC5WEFJ-E2
- 制造商:
- ROHM
库存信息目前无法查询
- RS 库存编号:
- 178-5565
- 制造商零件编号:
- BD33HC5WEFJ-E2
- 制造商:
- ROHM
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | ROHM | |
| 最大输出电流 | 1.5A | |
| 调节器类型 | 线性电压 | |
| 输出数目 | 1 | |
| 输出电压 | 3.3 V | |
| 线路调节 | ±1 % | |
| 精确度 | ±1% | |
| 负载调节 | ±1.5% | |
| 安装类型 | 贴片 | |
| 封装类型 | HTSOP | |
| 引脚数目 | 8 | |
| 输出类型 | 固定 | |
| 尺寸 | 4.9 x 3.9 x 0.85mm | |
| 最小输入电压 | 4.5 V | |
| 最大输入电压 | 8 V | |
| 高度 | 0.85mm | |
| 最低工作温度 | -25 °C | |
| 最高工作温度 | +85 °C | |
| 宽度 | 3.9mm | |
| 长度 | 4.9mm | |
| 选择全部 | ||
|---|---|---|
品牌 ROHM | ||
最大输出电流 1.5A | ||
调节器类型 线性电压 | ||
输出数目 1 | ||
输出电压 3.3 V | ||
线路调节 ±1 % | ||
精确度 ±1% | ||
负载调节 ±1.5% | ||
安装类型 贴片 | ||
封装类型 HTSOP | ||
引脚数目 8 | ||
输出类型 固定 | ||
尺寸 4.9 x 3.9 x 0.85mm | ||
最小输入电压 4.5 V | ||
最大输入电压 8 V | ||
高度 0.85mm | ||
最低工作温度 -25 °C | ||
最高工作温度 +85 °C | ||
宽度 3.9mm | ||
长度 4.9mm | ||
豁免
- COO (Country of Origin):
- JP
BDxxHC5WEFJ 是一款输出电流为 1.5 A 的 LDO 稳压器。输出电压的输出精确度为 ±1%。通过外部电阻，它可以随机设置输出电压（从 1.5 V 至 7.0V），并提供无外部电阻的固定输出电压型号。它可用于数字设备的广泛应用。它采用的封装类型：HTSOP-J8。内置过电流保护（用于防止由于输出短路造成 IC 损坏）、电路电流打开/关闭开关（用于在关闭模式下设置电路 0 μA）以及热关闭电路（用于防止由于过载条件造成 IC 热损坏）。它可用于陶瓷电容器且能够改善较小套件，延长寿命。
高精度参考电压电路
内置过电流保护电路 (OCP)
内置热关闭电路 (TSD)
带关闭开关
