数据采集系统，数据采集硬件、数据采集软件和数据采集芯片介绍

在现代工业中，数据采集系统 (DAS) 或 DAQ 对于将现实世界的现象转化为数字洞察至关重要。这些系统捕获、处理和存储数据，从而帮助各行各业做出决策。通过将物理变量转换为数据，DAQ 系统可以更深入地了解和控制流程。

数据采集单元被广泛部署，从而提高了制造、研究和环境监测的运营效率和质量。关键组件包括传感器、信号调节器和模数转换器，从而确保数据的准确性和可靠性。这项技术推动了创新和行业进步。

数据采集过程是数据采集系统 (DAQ) 的基础，涉及将物理信号收集、测量和转换为数字数据。这确保了准确性和可靠性，从而为明智的决策提供依据。

• 传感：系统通过传感器检测物理现象。

• 测量：传感器将现象量化为可测量的数据。

• 转换：然后将测量的数据转换为适合分析的数字格式。

从模拟信号到数字信号的转换

从模拟信号到数字信号的转换在数据采集中至关重要。模拟信号平滑且连续，涵盖广泛的物理测量，而数字信号精确且离散，由非常适合数字系统和存储的二进制值表示。这种转换可以实现精确的数据分析和操作。

确保 DAQ 系统中的数据质量

DAQ 系统中的数据质量取决于几个因素：

• 采样率：系统对模拟信号进行采样的频率。更高的采样率会产生更多的数据点，从而提供随时间变化的详细表示。
• 分辨率：表示系统可以检测到的模拟信号的最小变化。更高的分辨率允许更精细地区分信号测量。
• 准确度：反映了数字数据与实际物理信号的接近程度，从而确保了对测量现象的真实表示。

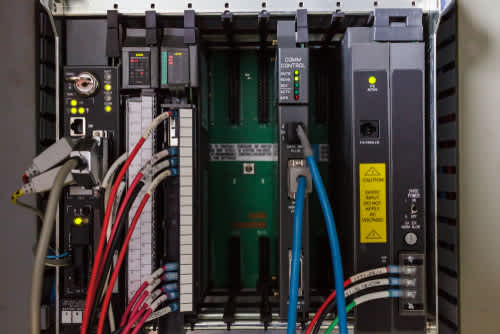

数据采集单元的性能取决于其主要组件：传感器和变送器、信号调节模块和模数转换器 (ADC)。每个组件都确保了 DAQ 系统内准确的数据捕获和处理。

传感器和变送器

• 类型：传感器和变送器适用于各种测量，如温度、压力和流量。
• 原理：根据测量的物理量，基于电阻式、电容式、电感式或压电式等原理运行。
• 选择注意事项：选择合适的传感器涉及测量范围、灵敏度、准确度和环境条件等因素。

信号调节

• 放大：放大器增强传感器信号以进行处理。
• 滤波：滤波器消除噪声，从而确保更清晰的数据。
• 线性化：调整非线性传感器输出以简化分析。

**模数转换器 **(ADC)

ADC 将经过调理的模拟信号转换为数字形式，以便存储、显示或分析。ADC 的选择会影响系统的分辨率和采样率，从而影响数据转换质量。

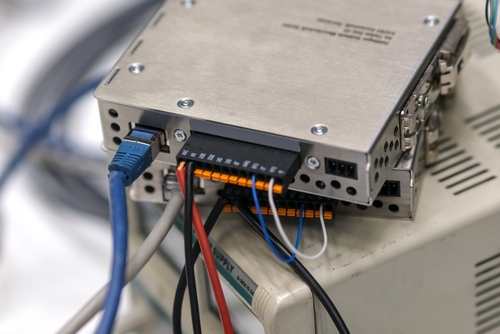

选择合适的硬件对于数据采集系统 (DAQ) 至关重要。此硬件有多种形式，每种形式都针对不同的操作需求和环境量身定制。

• 独立单元：这些独立的 DAQ 系统具有内置的处理和存储功能，非常适合移动应用或空间有限的应用。
• 模块：模块化 DAQ 系统具有灵活性，允许用户根据特定的应用要求自定义其设置。
• 卡：DAQ 卡集成到计算机或服务器中，为利用现有计算资源的应用提供经济高效的解决方案。

将这些硬件选项连接到其他设备或网络时，通常使用以下几种接口：

• USB：一种通用接口，易于使用，适合便携式或临时设置。
• 以太网：非常适合网络应用，可以实现远程数据采集和控制。
• PCI：一种高速接口，用于台式机或机架式系统，提供强大的数据传输功能。
• 无线：在布线不可行的情况下，无线技术可提供灵活的布线方式。

选择合适的硬件涉及考虑特定的应用需求，如采样率、分辨率、通道数和环境条件。还应考虑未来的可扩展性以及与其他系统的集成。通过仔细评估这些因素，可以确保所选硬件提供成功数据采集所需的性能和可靠性。

数据采集软件充当 DAQ 系统的中央接口，使用户能够有效地配置、可视化和控制数据采集过程。此软件对于定义数据收集参数、可视化首选项和记录协议至关重要。

数据采集软件

• 配置：用户通过软件自定义 DAQ 系统设置，以根据特定要求定制数据收集。
• 可视化：实时数据可视化工具允许用户在数据收集发生时对其进行监控。
• 控制：用户管理数据收集会话，根据需要启动、暂停或安排它们。

数据记录功能

• 存储数据：该软件安全地存储收集的数据，以供将来参考。
• 组织数据：有效的组织功能可以实现高效的数据分类和检索，这对于管理大量数据至关重要。

分析和后处理

• 软件工具：高级分析工具可以促进从收集的数据中提取见解和识别趋势。
• 数据完整性：该软件确保数据完整性，在整个分析过程中保持准确性和可靠性。

理解数据收集系统的结构对于选择正确的解决方案以解决特定的应用需求和障碍至关重要。

不同的数据采集系统架构

• 集中式 DAQ 系统：这些系统具有处理所有数据的单个中央单元。它们提供直接的管理，但可能会遇到高数据量的瓶颈。
• 分布式 DAQ 系统：相比之下，分布式系统将数据处理分散到多个节点，通过减少到中央点的数据流量来增强可扩展性和鲁棒性。
• 远程 DAQ 系统：对于在远程或难以访问的位置进行数据收集至关重要，这些系统依赖于通信网络将数据传输到中央处理设施。

实时数据采集系统

在需要立即进行数据处理的情况下，实时 DAQ 系统至关重要。它们可以实现即时决策，这在自动化制造和动态测试环境中尤其有价值。但是，由于硬件和软件要求，设置实时系统可能既复杂又昂贵。尽管如此，它们的应用范围从关键安全系统到高速数据监控。

无线数据采集系统

无线 DAQ 系统通过消除物理布线的限制，在安装和移动性方面具有优势。它们适用于动态或难以访问的环境，并提供更高的灵活性。但是，它们面临着信号范围限制、潜在干扰和安全漏洞等限制。尽管如此，它们在环境监测、医疗保健跟踪以及传统布线不可行的情况下找到了各种应用。

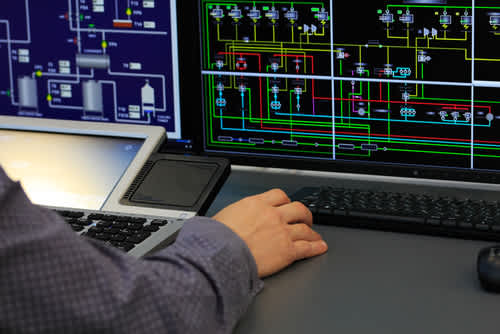

工业自动化和控制中的数据采集

数据采集系统在工业自动化中对于提高运营效率至关重要。这些系统可以通过从传感器和机械收集数据来实现对制造过程的准确管理和实时监控。连续数据采集可以实现预测性维护、质量控制和过程优化。

科学研究和实验中的监测和分析

科学研究依赖于准确的数据，数据采集单元在实验设置中发挥着至关重要的作用。它们促进了跨各种参数的详细数据收集和分析，从而使研究人员能够得出有意义的结论并推进科学知识。

其他行业中的数据采集

• 环境监测：DAQ 系统监测环境参数、跟踪变化和检测异常，这对于研究气候变化和管理自然资源至关重要。
• 医疗保健：在医疗保健领域，数据采集单元支持患者监测系统，收集生命体征和健康指标以进行诊断和治疗。
• 汽车：汽车行业采用 DAQ 系统进行车辆测试和安全评估，从而确保符合性能和安全标准。

传感器选择和放置

选择和定位传感器是确保准确数据采集的关键方面。重要的注意事项包括：

• 准确度：选择具有特定测量所需精度的传感器。
• 范围：选择能够在测量变量的必要范围内运行的传感器。
• 环境因素：评估传感器对运行环境的适用性，包括温度、湿度和潜在的腐蚀性元素。

校准和验证

校准对于保持传感器和数据采集系统的准确性至关重要。定期的校准和验证过程可确保随着时间的推移保持一致的性能，这对于可靠的数据收集至关重要。这些过程验证测量值是否与实际值一致，从而确保数据采集的精度。

数据完整性、同步和安全性

对于数据采集系统，优先考虑数据完整性、同步和安全性至关重要。为维护数据完整性而采取的步骤有助于防止在传输或收集数据时损坏或丢失数据。同步可确保来自各种传感器的数据协调一致，并具有精确的时间戳。强大的安全措施可防止未经授权的访问，从而保证符合适用的法规。

数据采集系统的未来受到关键技术进步的影响：

• 人工智能和机器学习：这些技术集成到 DAQ 系统中，从而改进了数据处理和解释，以便做出更明智的决策。
• 物联网集成：物联网将跨设备和平台的数据采集单元连接起来，从而确保无缝的数据流和同步操作。
• 工业 4.0：数据采集系统在行业的数字化转型中发挥着关键作用，从而推动了更智能、更高效的运营。

展望未来，预计会出现以下几种趋势：

• 更大的集成：预计 DAQ 系统将扩展到工业环境之外，进入智慧城市和个人健康监测，成为日常生活中不可或缺的一部分。
• 高级分析：复杂的分析将更加普遍，从而从大量收集的数据中提供更深入的见解。
• 边缘计算：边缘计算使数据处理更接近源头，从而减少了延迟并缩短了数据采集的响应时间。
• 5G 技术：5G 的采用通过更快、更可靠的数据传输功能彻底改变了 DAQ 系统，从而提高了效率和性能。

从推动自动化到在各个行业中实现研究和监测，DAQ 系统是基于数据做出明智决策不可或缺的工具。现在您已经了解了数据采集系统 (DAQ) 的基本要素，包括其组件、应用和未来影响，您可以放心地实施或升级您的 DAQ 功能。
