可享批量折扣
小计 125 件 (以袋装提供)*
¥636.75
(不含税)
¥719.50
(含税)
有库存
- 45 件将从其他地点发货
- 另外 2,000 件在 2026年5月21日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 125 - 370 | RMB5.094 |
| 375 - 995 | RMB4.94 |
| 1000 - 1995 | RMB4.852 |
| 2000 + | RMB4.65 |
* 参考价格
- RS 库存编号:
- 741-2775P
- 制造商零件编号:
- 09060008471
- 制造商:
- HARTING
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | HARTING | |
| 系列 | 09 06 | |
| 产品类型 | 背板连接器触点 | |
| 使用于 | DIN41612 Type D Female Connector, DIN41612 Type E Female Connector, DIN41612 Type F Female Connector | |
| 方向 | 直向 | |
| 电流 | 6A | |
| 性别 | 母插 | |
| 电线尺寸 | 0.14, 0.56mm² | |
| 触点电镀 | 锡 | |
| 最大接触电阻 | 20mΩ | |
| 触点材料 | 铜合金 | |
| 终端类型 | 压接 | |
| 最低工作温度 | -55°C | |
| 最高工作温度 | 125°C | |
| 标准/认证 | No | |
| 选择全部 | ||
|---|---|---|
品牌 HARTING | ||
系列 09 06 | ||
产品类型 背板连接器触点 | ||
使用于 DIN41612 Type D Female Connector, DIN41612 Type E Female Connector, DIN41612 Type F Female Connector | ||
方向 直向 | ||
电流 6A | ||
性别 母插 | ||
电线尺寸 0.14, 0.56mm² | ||
触点电镀 锡 | ||
最大接触电阻 20mΩ | ||
触点材料 铜合金 | ||
终端类型 压接 | ||
最低工作温度 -55°C | ||
最高工作温度 125°C | ||
标准/认证 No | ||
- COO (Country of Origin):
- DE

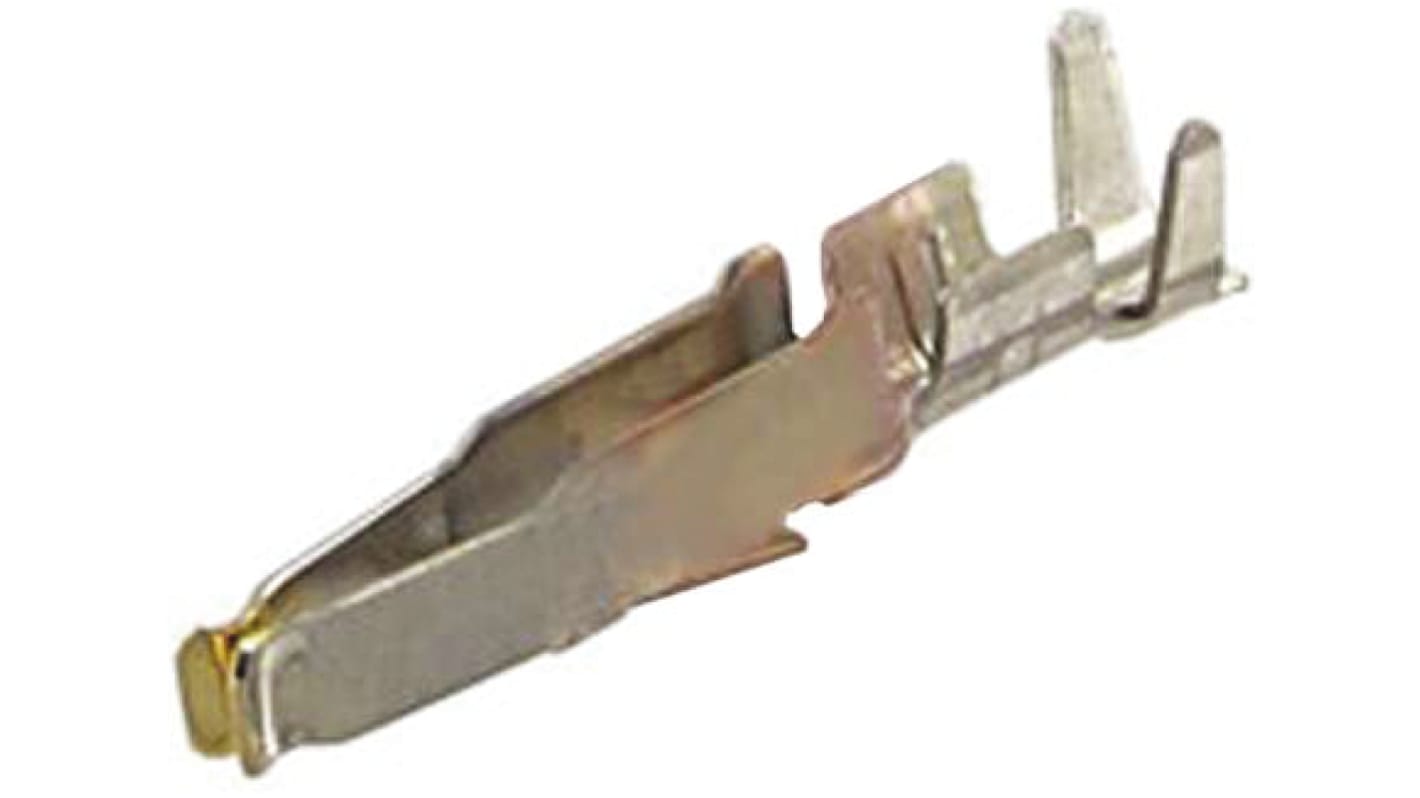

Harting 09 06系列背板连接器触点,6 A额定电流,镀锡触点表面 - 9060008471
此背板连接器触点是压接式母触点,设计用于 DIN41612 母连接器配置。它可用作背板组件中的可更换导电元件,为工业控制设备和电子设备的面板和机架式互连提供安全的电气接口。
特点与优势
• 镀锡层可减少表面氧化并支持一致的导电性
• 铜合金芯线可实现高达6 A的可靠电流处理
• 压接端接可接受0.14–0.56 mm2导线,用于灵活布线
• 直向方向可简化插入配接母头外壳
• 最高工作温度为125°C,支持高温环境
• 20 mΩ 的低接触电阻可最大程度地减少电压下降和升温
• 铜合金芯线可实现高达6 A的可靠电流处理
• 压接端接可接受0.14–0.56 mm2导线,用于灵活布线
• 直向方向可简化插入配接母头外壳
• 最高工作温度为125°C,支持高温环境
• 20 mΩ 的低接触电阻可最大程度地减少电压下降和升温
应用领域
• 适用于DIN41612 F型母头压接触点替换件
• 与DIN41612 D型母头连接器维修和重建一起使用
• 适用于DIN41612 E型母头连接器维护任务
• 可用于控制机架中的工业背板压接端接
• 与DIN41612 D型母头连接器维修和重建一起使用
• 适用于DIN41612 E型母头连接器维护任务
• 可用于控制机架中的工业背板压接端接
哪些导线尺寸与此触点兼容?
当用合适的压接工具端接时,它可接受0.14 mm2至0.56 mm2的绞合导线或实心导线。
镀层对长期连接有何影响?
镀锡层提供耐腐蚀表面,有助于在标准工业环境中长期保持低接触电阻。
这款触点在运行过程中可承受哪些热条件?
该触点的额定工作温度高达125°C,可在高温组件中使用,而不会导致材料降解。
通过单个触点可以安全传输多少电流?
每个触点的额定连续电流为6 A,适用于背板系统中的信号和低功率电路。
Note
有关合适的手动工具,请参见 740-6663 及系列。
