Schneider Electric 电机控制 接触器, 4 kW, 线圈24 V dc, 触点9 A, 690V 交流 24 V dc, 3极, 3 否 LC1D系列
- RS 库存编号:
- 394-9807
- Distrelec 货号:
- 136-22-620
- 制造商零件编号:
- LC1D09BD
- 制造商:
- Schneider Electric
小计（1 件）*
¥220.74
(不含税)
¥249.44
(含税)
暂时缺货
- 在 2026年3月17日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB220.74 |
* 参考价格
- RS 库存编号:
- 394-9807
- Distrelec 货号:
- 136-22-620
- 制造商零件编号:
- LC1D09BD
- 制造商:
- Schneider Electric
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Schneider Electric | |
| 产品类型 | 接触器 | |
| 线圈电压 | 24 V dc | |
| 极数 | 3 | |
| 触点电压 | 690V 交流 | |
| 触点电流 | 9A | |
| 额定功率 | 4kW | |
| 系列 | LC1D | |
| 安装类型 | DIN 导轨 | |
| 功能 | 电机控制 | |
| 正常状态配置 | 3 否 | |
| 辅助触点配置 | 1 NO/1 NC | |
| 辅助触点数 | 2 | |
| 接端类型 | 螺钉 | |
| 控制电路电压 Uc | 24 V dc | |
| 工作电流 Ie | 9A | |
| 接触器应用 | 电阻负载, 电机控制 | |
| 最低工作温度 | -5°C | |
| 最高工作温度 | 60°C | |
| 宽度 | 45 mm | |
| 深度 | 93mm | |
| 长度 | 77mm | |
| 标准/认证 | UL, RoHS, IEC, EAC, CSA, CCC | |
| 更美好的世界产品 | 是 | |
| 刀和掷配置 | 3P | |
| 选择全部 | ||
|---|---|---|
品牌 Schneider Electric | ||
产品类型 接触器 | ||
线圈电压 24 V dc | ||
极数 3 | ||
触点电压 690V 交流 | ||
触点电流 9A | ||
额定功率 4kW | ||
系列 LC1D | ||
安装类型 DIN 导轨 | ||
功能 电机控制 | ||
正常状态配置 3 否 | ||
辅助触点配置 1 NO/1 NC | ||
辅助触点数 2 | ||
接端类型 螺钉 | ||
控制电路电压 Uc 24 V dc | ||
工作电流 Ie 9A | ||
接触器应用 电阻负载, 电机控制 | ||
最低工作温度 -5°C | ||
最高工作温度 60°C | ||
宽度 45 mm | ||
深度 93mm | ||
长度 77mm | ||
标准/认证 UL, RoHS, IEC, EAC, CSA, CCC | ||
更美好的世界产品 是 | ||
刀和掷配置 3P | ||
- COO (Country of Origin):
- FR

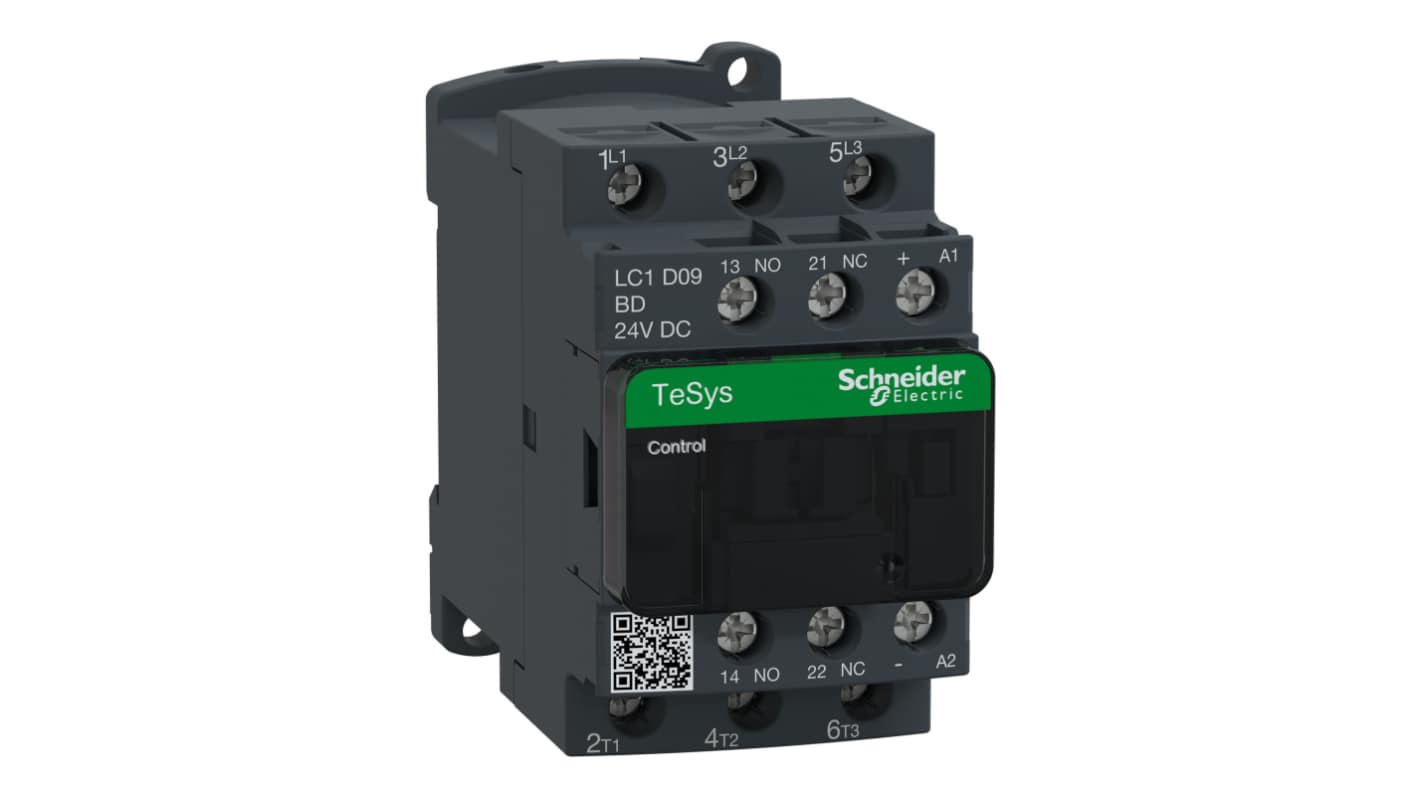

Schneider Electric LC1D 系列接触器,24V 直流线圈电压,3 极 - LC1D09BD
这款电机接触器专为工业应用中的高效电机控制解决方案而设计。它尺寸紧凑,长 77mm、宽 45mm、深 95mm。该设备的工作控制电压为 24V 直流,兼具稳健性能和可靠性,适用于各种电气装置。
特性和优点
• 支持高达 9A 的触点电流,用途广泛
• 触点额定电压高达 690V 交流
• 具有 3 常开正常状态配置,可实现卓越效率
• 双向峰值限制二极管,可增强线圈保护
• 设计用于 DIN 导轨安装，便于安装
• 辅助触点包括 1 常开 + 1 常闭,可扩展功能
应用
• 用于工业机械的电机控制
• 适用于管理电气系统中的电阻负载
• 用于制造过程中的自动化任务
• 适用于需要模块化解决方案的复杂控制电路
这款设备在没有性能问题的情况下能承受的工作温度范围是多少?
它能在 -40°C 至 +60°C 温度范围内有效运行,确保在各种环境中的可靠性。
控制电路电压限制对功能有何影响?
控制电路电压限制在 0.1 至 1.25Uc 之间,可在宽温度范围内稳定运行,从而增强稳定性。
额定绝缘电压为 690V,有何意义?
这种高额定值可在严苛的工业环境中安全运行,在重型使用过程中让人放心。
这款接触器如何便于安装?
它专为 DIN 导轨安装而设计,带有螺钉接线端子,可简化安装过程,并确保各种类型的电缆牢固连接。
哪些机械特性有助于其耐用性?
该设备具有强大的抗振性和抗冲击性,即使在恶劣条件下也能确保持久性能。
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
Standards
CSA C22.2 第 14 号、EN 60947-4-1、EN 60947-5-1、IEC 60947-4-1、IEC 60947-5-1、UL 508、IEC 60335-1。
