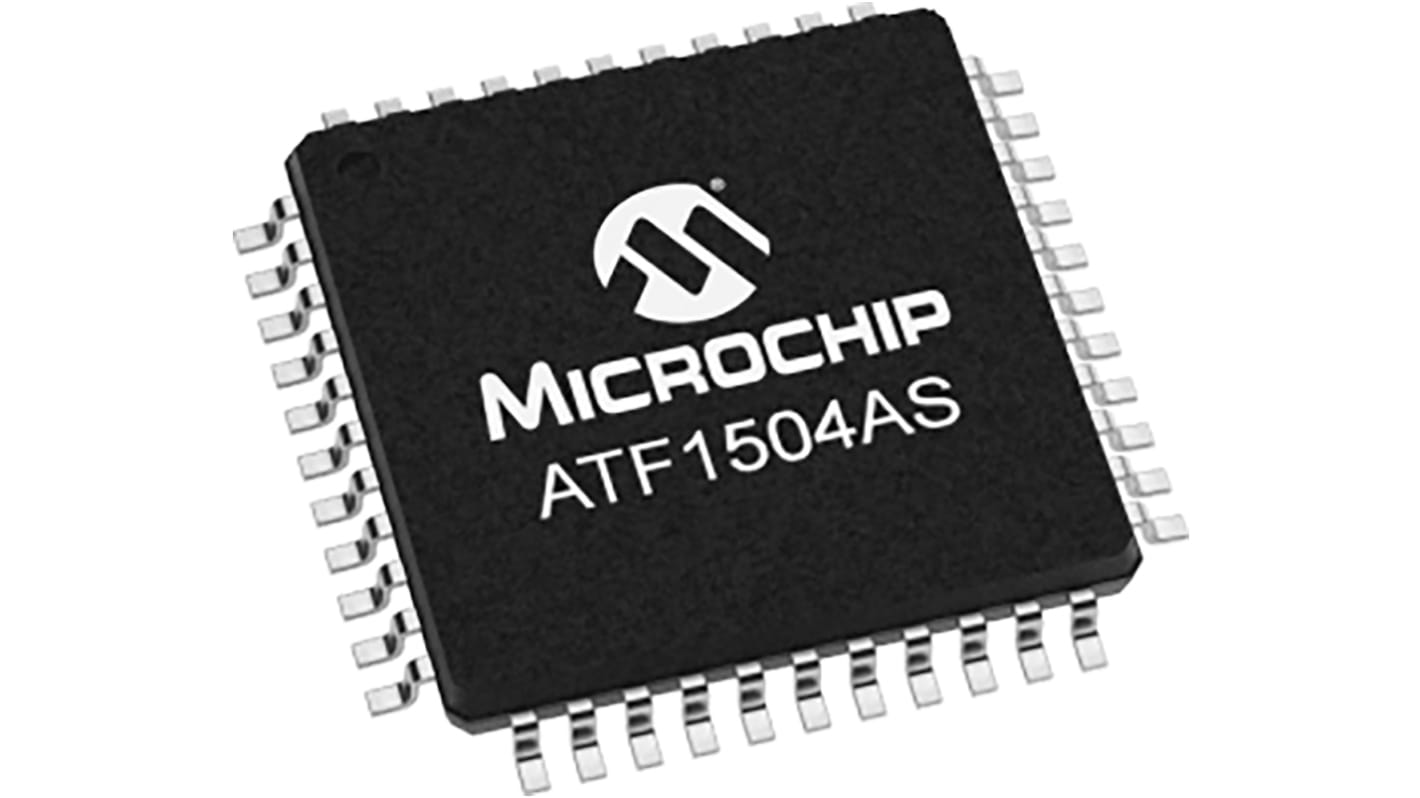

Microchip 复杂可编程逻辑设备, 100引脚, EEPROM存储器, 64个宏单元, -40 °C至85 °C, 10逻辑块, TQFP 7.5 ns, 表面安装 在线系统可编程性, 64个用户I/O, ATF15xx系列
- RS 库存编号:
- 177-3432
- 制造商零件编号:
- ATF1504AS-10AU100
- 制造商:
- Microchip
暂时无法供应
抱歉，我们不知道何时会有货
- RS 库存编号:
- 177-3432
- 制造商零件编号:
- ATF1504AS-10AU100
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 复杂可编程逻辑设备 | |
| 系列 | ATF15xx | |
| 宏单元数目 | 64 | |
| 用户I/O数目 | 64 | |
| 最长传播延迟时间 | 7.5ns | |
| 存储器类型 | EEPROM | |
| 逻辑块/元件数目 | 10 | |
| 在线系统可编程性 | 是 | |
| 安装类型 | 表面 | |
| 包装类型 | TQFP | |
| 最低电源电压 | 3V | |
| 引脚数目 | 100 | |
| 最高工作温度 | 85°C | |
| 最低工作温度 | -40°C | |
| 最大电源电压 | 3.6V | |
| 独立输出使能控制 | 是 | |
| 长度 | 14.1mm | |
| 标准/认证 | No | |
| 高度 | 1.05mm | |
| 最大工作频率 | 125MHz | |
| 汽车标准 | 否 | |
| 再编程支持 | 是 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 复杂可编程逻辑设备 | ||
系列 ATF15xx | ||
宏单元数目 64 | ||
用户I/O数目 64 | ||
最长传播延迟时间 7.5ns | ||
存储器类型 EEPROM | ||
逻辑块/元件数目 10 | ||
在线系统可编程性 是 | ||
安装类型 表面 | ||
包装类型 TQFP | ||
最低电源电压 3V | ||
引脚数目 100 | ||
最高工作温度 85°C | ||
最低工作温度 -40°C | ||
最大电源电压 3.6V | ||
独立输出使能控制 是 | ||
长度 14.1mm | ||
标准/认证 No | ||
高度 1.05mm | ||
最大工作频率 125MHz | ||
汽车标准 否 | ||
再编程支持 是 | ||
- COO (Country of Origin):
- TW
The Atmel ®ATF1504AS(L) is a high-performance, high-density Complex Programmable Logic Device (CPLD) which utilizes the Atmel proven electrically-erasable memory technology. With 64 logic macrocells and up to 68 inputs, it easily integrates logic from several TTL, SSI, MSI, LSI, and classic PLDs.
High-density, High-performance, Electrically-erasable Complex Programmable
Logic Device
64 Macrocells
5 Product Terms per Macrocell, Expandable up to 40 per Macrocell
44, 84, 100 Pins
7.5ns Maximum Pin-to-pin Delay
Registered Operation up to 125MHz
Enhanced Routing Resources
In-System Programmability (ISP) via JTAG
Flexible Logic Macrocell
D/T/Latch Configurable Flip-flops
Global and Individual Register Control Signals
Global and Individual Output Enable
Programmable Output Slew Rate
