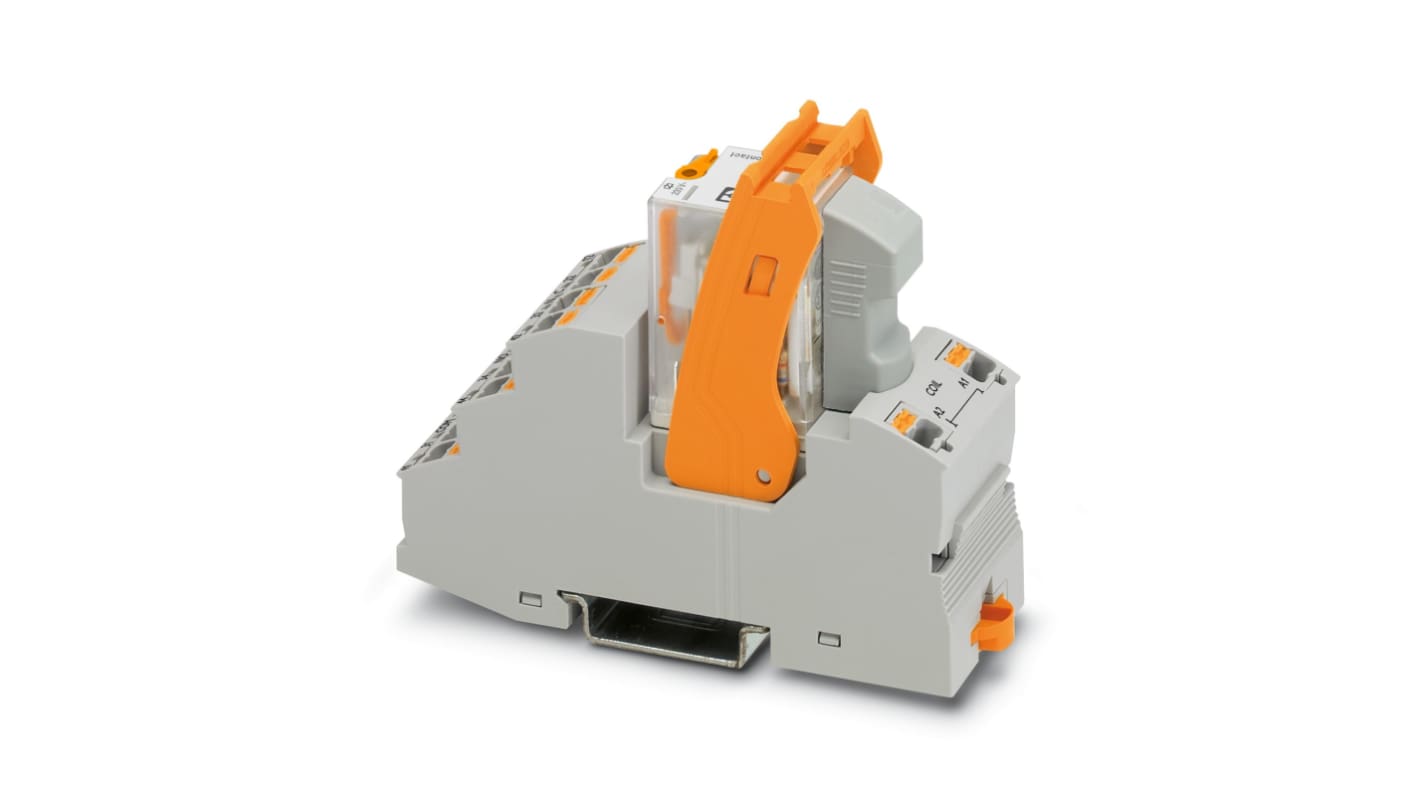

Phoenix Contact 继电器模块, 230V 交流线圈, DPDT触点, DIN导轨安装, 250V 交流/直流开关电压, RIF-2-RPT-LV-230AC/2X21系列
- RS 库存编号:
- 794-3695
- 制造商零件编号:
- 2903310
- 制造商:
- Phoenix Contact
小计（1 件）*
¥111.35
(不含税)
¥125.83
(含税)
有库存
- 另外 2 件在 2025年12月22日 发货
- 另外 15 件在 2025年12月22日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 + | RMB111.35 |
* 参考价格
- RS 库存编号:
- 794-3695
- 制造商零件编号:
- 2903310
- 制造商:
- Phoenix Contact
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Phoenix Contact | |
| 线圈电压 | 230V 交流 | |
| 触点配置 | DPDT | |
| 安装类型 | DIN导轨 | |
| 系列 | RIF-2-RPT-LV-230AC/2X21 | |
| 极数 | 2 | |
| 最小输入电压 | 184V 交流 | |
| 最大输入电压 | 276V 交流 | |
| 开关电压 | 250V 交流/直流 | |
| 端子类型 | 插入式 | |
| 深度 | 75mm | |
| 高度 | 96mm | |
| 长度 | 31mm | |
| 触点材料 | 银合金 | |
| 输入电流 | 6.5mA | |
| 工作温度范围 | -40 → +50°C | |
| 关断时间 | 5 → 20ms | |
| 符合标准 | EAC | |
| 配件类型 | 继电器模块 | |
| 继电器切换分类 | 预安装继电器模块 | |
| 输入电压范围 | 184 → 276V 交流 | |
| 最高工作温度 | +50°C | |
| 尺寸 | 75 x 31 x 96mm | |
| 最低工作温度 | -40°C | |
| 寿命 | 20000000（机械）次循环 | |
| 开启时间 | 5 → 15ms | |
| 选择全部 | ||
|---|---|---|
品牌 Phoenix Contact | ||
线圈电压 230V 交流 | ||
触点配置 DPDT | ||
安装类型 DIN导轨 | ||
系列 RIF-2-RPT-LV-230AC/2X21 | ||
极数 2 | ||
最小输入电压 184V 交流 | ||
最大输入电压 276V 交流 | ||
开关电压 250V 交流/直流 | ||
端子类型 插入式 | ||
深度 75mm | ||
高度 96mm | ||
长度 31mm | ||
触点材料 银合金 | ||
输入电流 6.5mA | ||
工作温度范围 -40 → +50°C | ||
关断时间 5 → 20ms | ||
符合标准 EAC | ||
配件类型 继电器模块 | ||
继电器切换分类 预安装继电器模块 | ||
输入电压范围 184 → 276V 交流 | ||
最高工作温度 +50°C | ||
尺寸 75 x 31 x 96mm | ||
最低工作温度 -40°C | ||
寿命 20000000（机械）次循环 | ||
开启时间 5 → 15ms | ||
Phoenix Contact 非锁存继电器 - RIF2 功率继电器模块系列
Phoenix contacts 系列 RIF2 电源继电器模块预装了推入式连接。它们被视为电气和机械设备。这种类型的继电器通常被称为机电继电器或工业开关。此 RIF2 专业系列配有底座抑制器和固定支架，采用通用插入式设计。
特性和优点
• 坚固耐用
• 由于采用了先进的推入式连接技术，接线十分方便
• 易于操作和扩展范围
• 包含插入式显示/抑制器模块
• 提供交流和直流版本
• 2 或/和 4 个触点选项
• 黄色 LED 指示灯
• 压敏电阻或阻尼二极管保护电路
• 随附的继电器固定支架具有弹出功能和标记材料支架
• 由于采用了先进的推入式连接技术，接线十分方便
• 易于操作和扩展范围
• 包含插入式显示/抑制器模块
• 提供交流和直流版本
• 2 或/和 4 个触点选项
• 黄色 LED 指示灯
• 压敏电阻或阻尼二极管保护电路
• 随附的继电器固定支架具有弹出功能和标记材料支架
什么是非锁存继电器以及它们如何工作？
继电器是一种由电脉冲操作的电气开关，其主要功能是打开和关闭电路。当电源通过电路时，继电器会使用产生磁力的内部线圈切换位置（通常从 NC 切换到 NO）。然后，该力将继电器保持在 NO 位置，当电流关闭时，继电器返回 NC 位置。此功能使这些非锁存继电器非常适合按钮应用，例如键盘和微控制器输入按钮。
更多信息
非锁存继电器支持一系列信号特性，从低电压或电流到高电压或电流以及从直流到 GHz 频率。
锁存继电器和非锁存继电器之间有什么区别？
当锁存继电器操作其触点时，继电器会保持其位置，即使其操作线圈的电源已断开。当非锁存继电器操作其触点时，一旦其线圈的电源通过内部弹簧机构断开，继电器将自动复位。
Phoenix Contact RIF-2-RPT-LV-230AC/2X21 系列继电器模块，230V 交流线圈电压，DPDT 触点配置 - 2903310
该继电器模块专为在各种工业应用中实现稳定的性能而设计。它支持 230 伏交流线圈电压，采用双刀双掷 (DPDT) 触点配置，确保可靠的开关功能。该设备尺寸为 75 x 31 x 96 毫米，最适合 DIN 导轨安装，是需要紧凑而高效继电器解决方案的电气系统的理想选择。
特点和优点
• 输入电压范围为交流 184 伏至 276 伏
• 采用 AgNi 触点材料，提高导电性能
• 开关电压可达 250V AC/DC
• 采用插入式端子类型，便于安装
• 可在 -40 至 +50°C 的温度范围内有效运行
• 支持长达 2000 万次机械循环的使用寿命
• 采用 AgNi 触点材料，提高导电性能
• 开关电压可达 250V AC/DC
• 采用插入式端子类型，便于安装
• 可在 -40 至 +50°C 的温度范围内有效运行
• 支持长达 2000 万次机械循环的使用寿命
应用
• 用于制造业的自动控制系统
• 配电领域功率开关的理想选择
• 适用于要求继电器可靠启动的场合
• 应用于楼宇自动化和能源管理系统
• 配电领域功率开关的理想选择
• 适用于要求继电器可靠启动的场合
• 应用于楼宇自动化和能源管理系统
输入电流额定值有何意义？
额定输入电流为 6.5mA，可确保节能运行，同时在开关周期内保持可靠性。这种低电流要求也有助于提高整个系统的效率。
触头配置对运行有何影响？
通过 DPDT 配置，继电器模块可同时控制两个独立的电路，为电路控制提供了更大的灵活性，并增强了有效管理不同负载的能力。
继电器模块能承受的热极限是多少？
继电器模块可在 -40°C 至 +50°C 的温度范围内有效工作，适应各种环境条件，同时确保在具有挑战性的情况下实现最佳性能。
该产品涉及3C认证，详询服务邮箱：R.RSCN@rs.rsgroup.com
