TE Connectivity PCB 针座, 120p, 0.8 mm间距, 2排 公, 表面安装, 直向 焊接, 100V 交流 Free Height系列
- RS 库存编号:
- 164-2639
- Distrelec 货号:
- 304-50-956
- 制造商零件编号:
- 5177986-5
- 制造商:
- TE Connectivity
可享批量折扣
小计（1 卷，共 650 件）*
¥35,484.15
(不含税)
¥40,097.20
(含税)
暂时缺货
- 在 2026年6月25日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 650 - 650 | RMB54.591 | RMB35,484.15 |
| 1300 - 1950 | RMB53.499 | RMB34,774.35 |
| 2600 + | RMB52.429 | RMB34,078.85 |
* 参考价格
- RS 库存编号:
- 164-2639
- Distrelec 货号:
- 304-50-956
- 制造商零件编号:
- 5177986-5
- 制造商:
- TE Connectivity
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | TE Connectivity | |
| 产品类型 | PCB 针座 | |
| 触点数目 | 120 | |
| 触点材料 | 铜合金 | |
| 子类型 | FPC | |
| 节距 | 0.8mm | |
| 电流 | 500mA | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 公 | |
| 触点位置 | 垂直式 | |
| 终端类型 | 焊接 | |
| 方向 | 直向 | |
| 电压 | 100V 交流 | |
| 最低工作温度 | -40°C | |
| 系列 | Free Height | |
| 最高工作温度 | 85°C | |
| 触点类型 | 公 | |
| 行数 | 2 | |
| 标准/认证 | No | |
| 触点电镀 | 镀金镍 | |
| 外壳材料 | 液晶聚合物 | |
| 选择全部 | ||
|---|---|---|
品牌 TE Connectivity | ||
产品类型 PCB 针座 | ||
触点数目 120 | ||
触点材料 铜合金 | ||
子类型 FPC | ||
节距 0.8mm | ||
电流 500mA | ||
安装类型 表面安装 | ||
连接器极性 公 | ||
触点位置 垂直式 | ||
终端类型 焊接 | ||
方向 直向 | ||
电压 100V 交流 | ||
最低工作温度 -40°C | ||
系列 Free Height | ||
最高工作温度 85°C | ||
触点类型 公 | ||
行数 2 | ||
标准/认证 No | ||
触点电镀 镀金镍 | ||
外壳材料 液晶聚合物 | ||
- COO (Country of Origin):
- CN

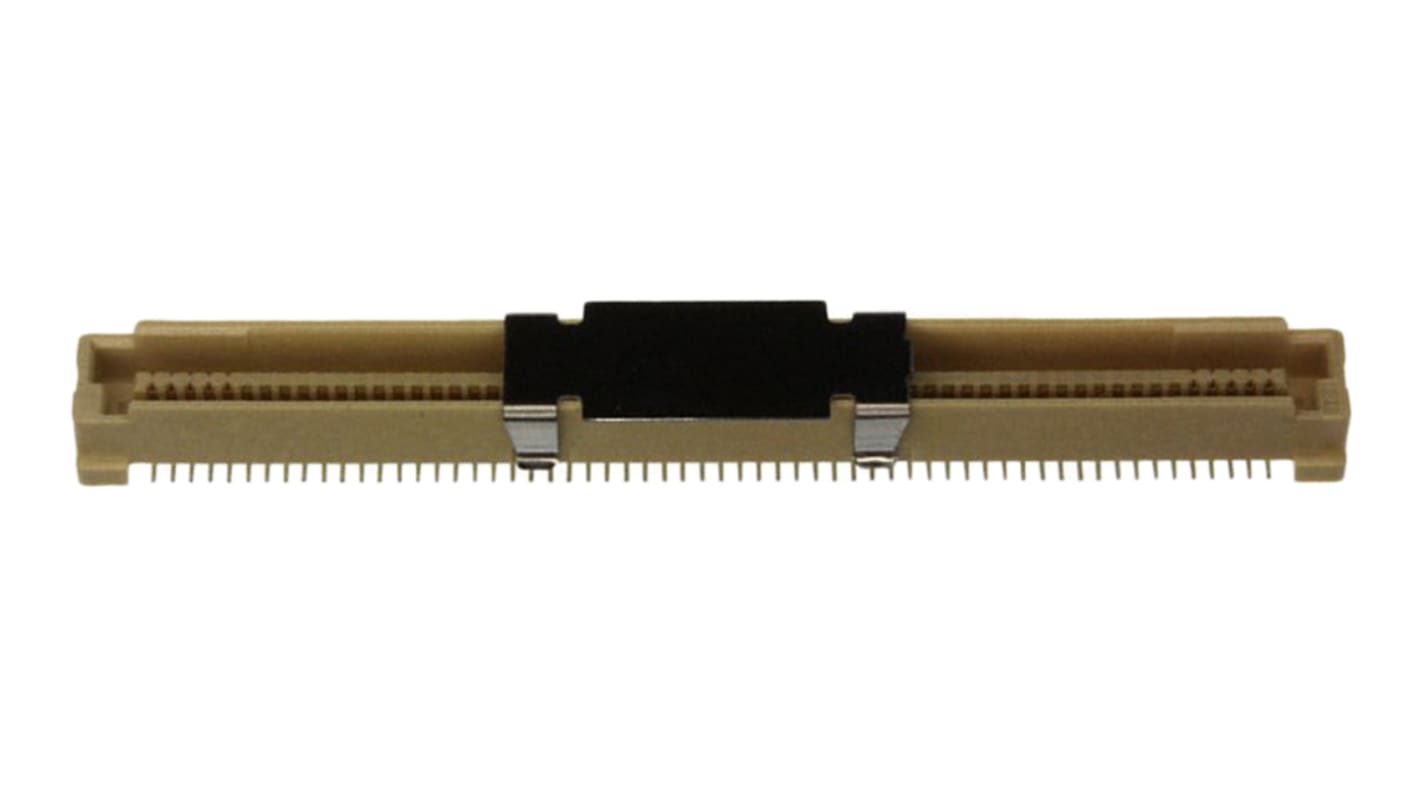

TE Connectivity 0.8mm Free Height (FH) 垂直板对板插头连接器
0.8 mm Free Height (FH) 板对板或 SMT 夹层插头连接器，用于并行板堆叠应用。这些 FH 印刷电路板插头连接器具有高密度 0.8 mm 中心线设计，可显著节省印刷电路板空间。这些 FH 连接器的触点具有波纹管式弹簧设计，可耐受插拔过程中的刮损和残断。此触点设计可提供可靠的电气连接和强大的信号完整性。这些 0.8 mm FH 插头具有极化，可确保精确配接，并且具有印刷电路板定位凸台，可准确放置在印刷电路板上。与多种板安装插座高度配接时，可实现 5 mm 至 20 mm 的各种板对板堆叠高度。
特点和优势
• 紧凑、高密度空间节省型设计
• 5 mm 至 20 mm 的宽堆叠高度
• 触点设计，确保可靠的电气连接和强大的信号完整性
• 极化外壳可防止错配
• 定位凸台，可精确放置在印刷电路板上
应用
这些 0.8mm FH SMT 管座连接器特别适合用于精简高端计算机、通信、工业、军事和航空行业中需要并行堆叠印刷电路板的应用。应用包括需要微型连接器包装的测试卡和卡扩展器、通信设备和任何电子设备
Note
堆叠高度 = [（插座高度 + 插头高度） - 5]
