TE Connectivity 排针, 公插, 40p, 0.8mm间距, 双排, SMT安装, 直向, 500mA, 100 V 交流, Free Height系列
- RS 库存编号:
- 165-0946
- 制造商零件编号:
- 5177986-1
- 制造商:
- TE Connectivity
可享批量折扣
小计（1 卷，共 900 件）*
¥16,871.40
(不含税)
¥19,064.70
(含税)
暂时缺货
- 在 2026年1月12日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 900 - 900 | RMB18.746 | RMB16,871.40 |
| 1800 - 2700 | RMB18.371 | RMB16,533.90 |
| 3600 + | RMB18.003 | RMB16,202.70 |
* 参考价格
- RS 库存编号:
- 165-0946
- 制造商零件编号:
- 5177986-1
- 制造商:
- TE Connectivity
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | TE Connectivity | |
| 触点数目 | 40 | |
| 触点材料 | 铜合金 | |
| 节距 | 0.8mm | |
| 安装类型 | SMT | |
| 性别 | 公插 | |
| 主体定位 | 直向 | |
| 额定电流 | 500mA | |
| 额定电压 | 100 V 交流 | |
| 系列 | Free Height | |
| 行数 | 2 | |
| 端接方法 | 焊接 | |
| 触点电镀 | 金镀镍 | |
| 外壳材料 | 液晶聚合物 | |
| 最高工作温度 | +85°C | |
| 最低工作温度 | -40°C | |
| 选择全部 | ||
|---|---|---|
品牌 TE Connectivity | ||
触点数目 40 | ||
触点材料 铜合金 | ||
节距 0.8mm | ||
安装类型 SMT | ||
性别 公插 | ||
主体定位 直向 | ||
额定电流 500mA | ||
额定电压 100 V 交流 | ||
系列 Free Height | ||
行数 2 | ||
端接方法 焊接 | ||
触点电镀 金镀镍 | ||
外壳材料 液晶聚合物 | ||
最高工作温度 +85°C | ||
最低工作温度 -40°C | ||
- COO (Country of Origin):
- CN

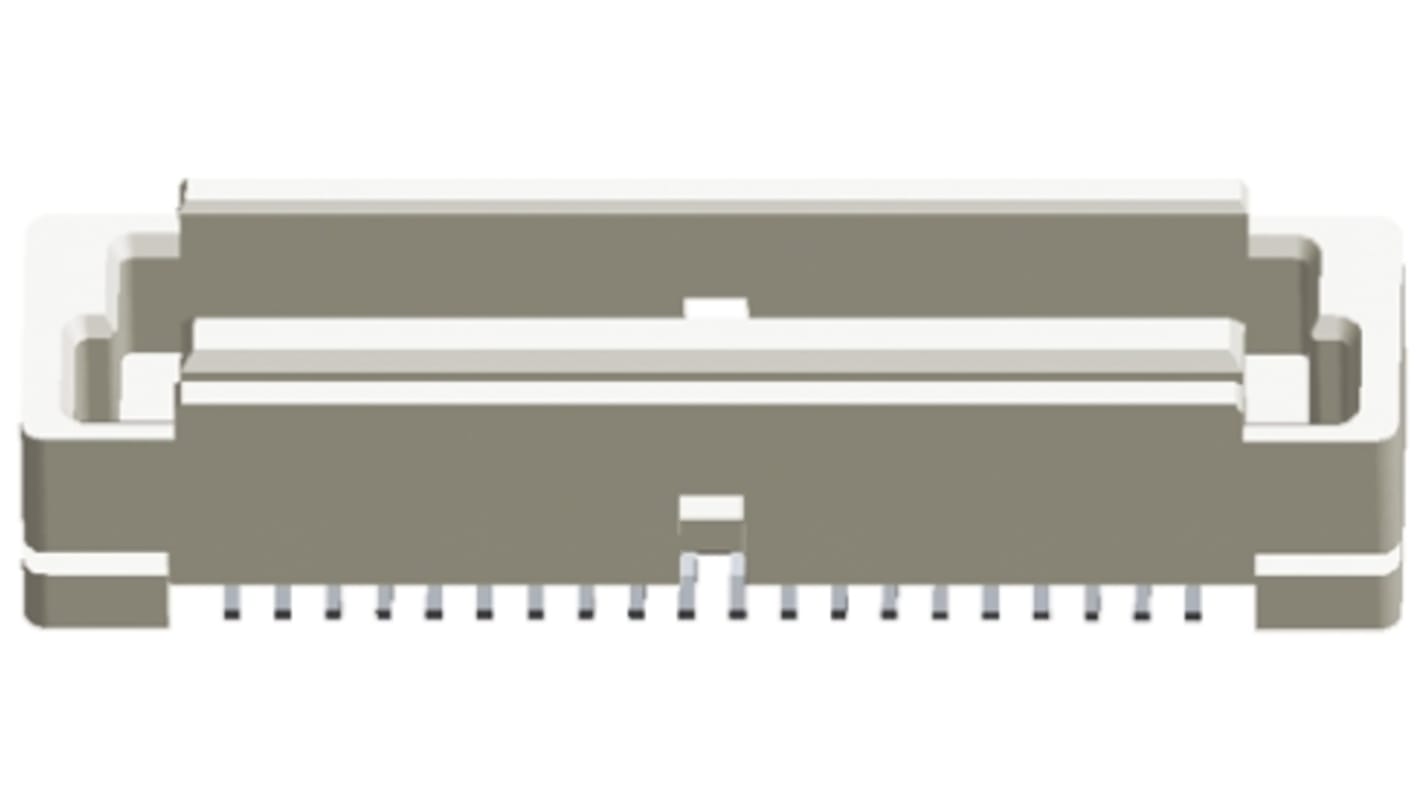

TE Connectivity 0.8mm Free Height (FH) 垂直板对板插头连接器
0.8 mm Free Height (FH) 板对板或 SMT 夹层插头连接器，用于并行板堆叠应用。这些 FH 印刷电路板插头连接器具有高密度 0.8 mm 中心线设计，可显著节省印刷电路板空间。这些 FH 连接器的触点具有波纹管式弹簧设计，可耐受插拔过程中的刮损和残断。此触点设计可提供可靠的电气连接和强大的信号完整性。这些 0.8 mm FH 插头具有极化，可确保精确配接，并且具有印刷电路板定位凸台，可准确放置在印刷电路板上。与多种板安装插座高度配接时，可实现 5 mm 至 20 mm 的各种板对板堆叠高度。
特点和优势
• 紧凑、高密度空间节省型设计
• 5 mm 至 20 mm 的宽堆叠高度
• 触点设计，确保可靠的电气连接和强大的信号完整性
• 极化外壳可防止错配
• 定位凸台，可精确放置在印刷电路板上
• 5 mm 至 20 mm 的宽堆叠高度
• 触点设计，确保可靠的电气连接和强大的信号完整性
• 极化外壳可防止错配
• 定位凸台，可精确放置在印刷电路板上
应用
这些 0.8mm FH SMT 管座连接器特别适合用于精简高端计算机、通信、工业、军事和航空行业中需要并行堆叠印刷电路板的应用。应用包括需要微型连接器包装的测试卡和卡扩展器、通信设备和任何电子设备
注
堆叠高度 = [（插座高度 + 插头高度） - 5]
