Molex FPC连接器, 公插, 10p, 0.5mm间距, 单排, SMT安装, 直角, 500mA, 50 V 交流/直流, Easy On系列
- RS 库存编号:
- 167-6320
- 制造商零件编号:
- 503480-1000
- 制造商:
- Molex
可享批量折扣
小计（1 卷，共 3000 件）*
¥11,688.00
(不含税)
¥13,206.00
(含税)
暂时缺货
- 在 2026年5月25日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 3000 - 3000 | RMB3.896 | RMB11,688.00 |
| 6000 - 9000 | RMB3.799 | RMB11,397.00 |
| 12000 + | RMB3.74 | RMB11,220.00 |
* 参考价格
- RS 库存编号:
- 167-6320
- 制造商零件编号:
- 503480-1000
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 触点数目 | 10 | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 安装类型 | SMT | |
| 性别 | 公插 | |
| 端接类型 | 顶部和底部触点 | |
| 主体定位 | 直角 | |
| 额定电流 | 500mA | |
| 额定电压 | 50 V 交流/直流 | |
| 系列 | Easy On | |
| 系列号 | 503480 | |
| 行数 | 1 | |
| 触点电镀 | 金镀镍 | |
| 端接方法 | 焊接 | |
| 最低工作温度 | -40°C | |
| 外壳材料 | 液晶聚合物 | |
| 最高工作温度 | +85°C | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
触点数目 10 | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
安装类型 SMT | ||
性别 公插 | ||
端接类型 顶部和底部触点 | ||
主体定位 直角 | ||
额定电流 500mA | ||
额定电压 50 V 交流/直流 | ||
系列 Easy On | ||
系列号 503480 | ||
行数 1 | ||
触点电镀 金镀镍 | ||
端接方法 焊接 | ||
最低工作温度 -40°C | ||
外壳材料 液晶聚合物 | ||
最高工作温度 +85°C | ||
- COO (Country of Origin):
- KR

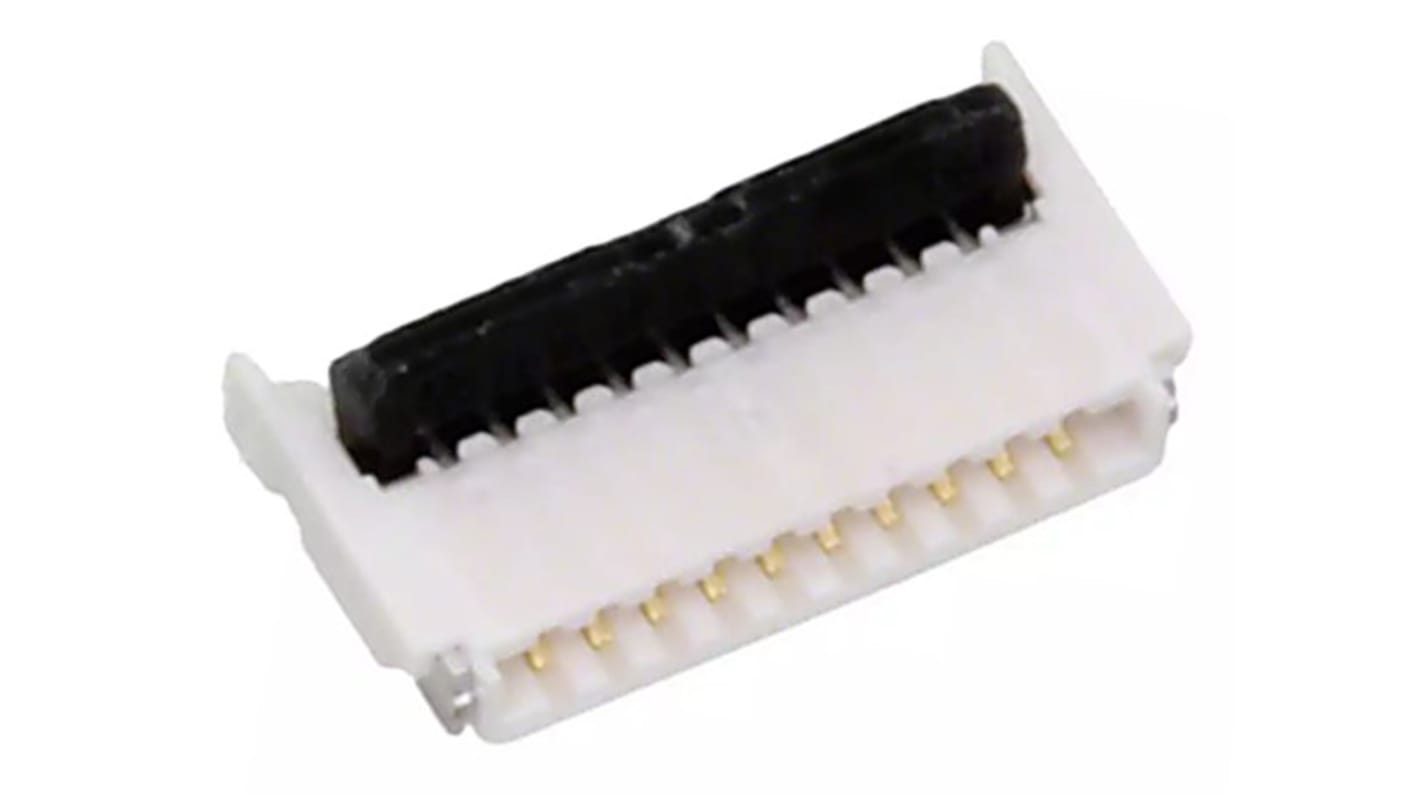

Molex Easy On 0.5 mm 直角 SMT FPC 连接器，带后翻式执行器 - 503480 系列
Easy On 503480 系列直角 SMT 安装 FPC 连接器，具有 0.5 mm 节距，采用薄型、节省空间的设计。这些 Easy On FPC 连接器具有后翻式执行器，可在 FPC 和连接器端子之间提供牢固的连接，并提供高上拉作用力。后翻式执行器还可轻松插入 FPC。这些 FPC 连接器采用双触点设计，当将 FPC 布线到平行板时，不需要单独的顶部和底部类型 FPC 连接器。这可提供设计灵活性，使布局更轻松快捷。连接器底座上的焊片（或钉子）可牢固固定印刷电路板，且消除应力，用于焊尾接头，镀镍挡板可防止助焊剂渗透。
特点和优势
• 节省空间的设计，1.00 mm 的薄型高度
• 后翻式执行器，用于轻松牢固连接 FPC
• 双触点端子设计，用于节省成本和提供设计灵活性
• 镀镍挡板，可防止助焊剂渗透
• 焊片，用于牢固固定在印刷电路板上和消除应力
• 后翻式执行器，用于轻松牢固连接 FPC
• 双触点端子设计，用于节省成本和提供设计灵活性
• 镀镍挡板，可防止助焊剂渗透
• 焊片，用于牢固固定在印刷电路板上和消除应力
产品应用信息
这些 Easy On FPC 连接器特别适用于数码相机、数字摄像机、便携式音频播放器、移动电话、便携式游戏机和个人导航仪
0.50mm 节距 Easy-On 后翻盖 FPC 连接器，高 1.00mm，直角，表面安装，双触点类型，10 路
0.5mm FFC - Molex
