Molex FPC连接器, 6p, 0.5 mm间距, 1排 公, 表面安装, 直角 焊接, 50 V ac/dc 503480系列

查看所有FPC连接器

小计（1 包，共 5 件）*

¥20.59

(不含税)

¥23.265

(含税)

Add to Basket
选择或输入数量
最后的 RS 库存
  • 最终 1,755 个，准备发货
单位
每单位
每包*
5 +RMB4.118RMB20.59

* 参考价格

RS 库存编号:
896-7605
制造商零件编号:
503480-0600
制造商:
Molex
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Molex

产品类型

FPC连接器

触点数目

6

子类型

便捷式 FFC/FPC 连接器

触点材料

磷铜

节距

0.5mm

电流

500mA

安装类型

表面安装

连接器极性

公

触点位置

双

终端类型

焊接

方向

直角

锁定装置

是

电压

50 V ac/dc

最低工作温度

-40°C

系列

503480

触点类型

公

最高工作温度

85°C

标准/认证

No

行数

1

触点电镀

镀金镍

外壳材料

液晶聚合物

COO (Country of Origin):
KR

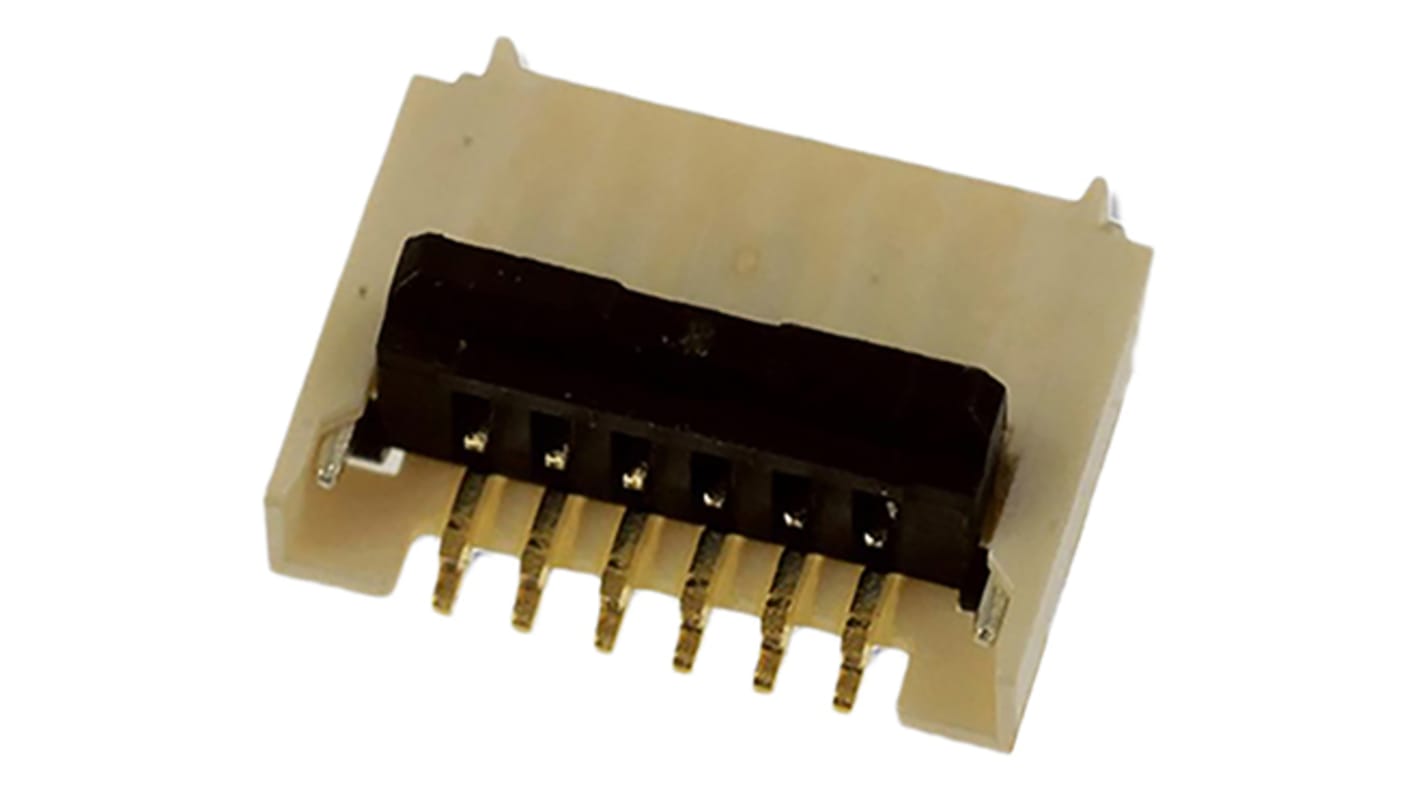

Molex FPC 连接器，500mA 额定电流，镀镍镀金触点 - Easy On 系列 - 503480-0600


使用这款 Molex Easy-On FPC 连接器，组装电子产品便是小菜一碟。直角主体和倒转执行器，无需进行复杂操作便可连接内部电路。顶部和底部均有触点，这表明只需一个连接器，因此可以简化构建并节省空间。节距 0.5mm、高度 1mm，结构紧凑，适合移动设备。

特性和优势


• 6 个触点，可连接多个电路

• 镀镍镀金，实现可靠的高导电触点

• 适配扁平柔性电缆和柔性印刷电路，用途多样

• 热稳定液晶聚合物主体可耐受高达 +85°C 的温度

应用


• 汽车工业

• 医疗技术

• 智能设备

• 计算

此 FPC 连接器是否适合自动化组装线路？


是。该 FPC 连接器具备镍屏障，拾取-贴装尺寸宽，因此可与机器人组装线路配合使用。

Molex Easy On 0.5 mm 直角 SMT FPC 连接器，带后翻式执行器 - 503480 系列


Easy On 503480 系列直角 SMT 安装 FPC 连接器，具有 0.5 mm 节距，采用薄型、节省空间的设计。这些 Easy On FPC 连接器具有后翻式执行器，可在 FPC 和连接器端子之间提供牢固的连接，并提供高上拉作用力。后翻式执行器还可轻松插入 FPC。这些 FPC 连接器采用双触点设计，当将 FPC 布线到平行板时，不需要单独的顶部和底部类型 FPC 连接器。这可提供设计灵活性，使布局更轻松快捷。连接器底座上的焊片（或钉子）可牢固固定印刷电路板，且消除应力，用于焊尾接头，镀镍挡板可防止助焊剂渗透。

特点和优势


• 节省空间的设计，1.00 mm 的薄型高度

• 后翻式执行器，用于轻松牢固连接 FPC

• 双触点端子设计，用于节省成本和提供设计灵活性

• 镀镍挡板，可防止助焊剂渗透

• 焊片，用于牢固固定在印刷电路板上和消除应力

产品应用信息


这些 Easy On FPC 连接器特别适用于数码相机、数字摄像机、便携式音频播放器、移动电话、便携式游戏机和个人导航仪
