Molex FPC连接器, 50p, 0.5 mm间距, 1排 母插, 表面安装, 直角 焊接, 50 Vrms ac/dc 505110系列
- RS 库存编号:
- 178-9862
- 制造商零件编号:
- 505110-5091
- 制造商:
- Molex
可享批量折扣
小计（1 卷，共 3000 件）*
¥37,065.00
(不含税)
¥41,883.00
(含税)
暂时缺货
- 在 2026年5月18日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每卷* |
|---|---|---|
| 3000 - 3000 | RMB12.355 | RMB37,065.00 |
| 6000 - 9000 | RMB12.108 | RMB36,324.00 |
| 12000 + | RMB11.865 | RMB35,595.00 |
* 参考价格
- RS 库存编号:
- 178-9862
- 制造商零件编号:
- 505110-5091
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 50 | |
| 触点材料 | 磷铜 | |
| 子类型 | 便捷式 FFC/FPC 连接器 | |
| 电流 | 500mA | |
| 节距 | 0.5mm | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 母插 | |
| 终端类型 | 焊接 | |
| 触点位置 | 底部 | |
| 插入损耗 | ZIF | |
| 方向 | 直角 | |
| 锁定装置 | 是 | |
| 电压 | 50 Vrms ac/dc | |
| 最低工作温度 | -40°C | |
| 系列 | 505110 | |
| 触点类型 | 母插 | |
| 最高工作温度 | 105°C | |
| 行数 | 1 | |
| 标准/认证 | No | |
| 触点电镀 | 镀金镍 | |
| 外壳材料 | 液晶聚合物 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
产品类型 FPC连接器 | ||
触点数目 50 | ||
触点材料 磷铜 | ||
子类型 便捷式 FFC/FPC 连接器 | ||
电流 500mA | ||
节距 0.5mm | ||
安装类型 表面安装 | ||
连接器极性 母插 | ||
终端类型 焊接 | ||
触点位置 底部 | ||
插入损耗 ZIF | ||
方向 直角 | ||
锁定装置 是 | ||
电压 50 Vrms ac/dc | ||
最低工作温度 -40°C | ||
系列 505110 | ||
触点类型 母插 | ||
最高工作温度 105°C | ||
行数 1 | ||
标准/认证 No | ||
触点电镀 镀金镍 | ||
外壳材料 液晶聚合物 | ||
- COO (Country of Origin):
- JP

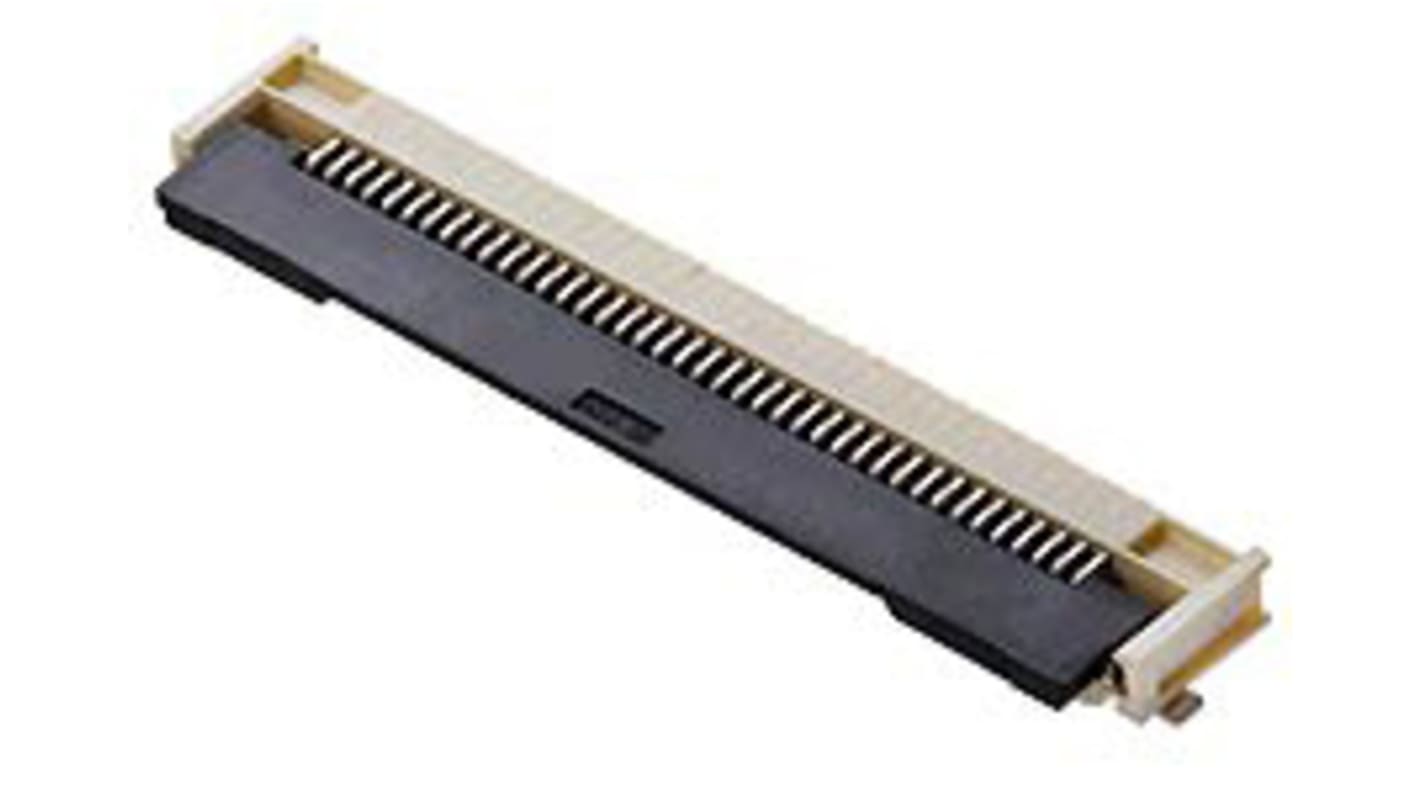

Molex FD19 系列 FPC 连接器,50 个触点,0.5mm 节距 - 505110-5091
此 FPC 连接器是一款高质量的 0.50mm 节距表面安装设备,设计用于在紧凑空间中提供可靠的连接。它具有单排排列的 50 个触点,具有直角主体方向和 1.90mm 的高度,使其特别适用于各种应用。带温度
特点和优势
• 直角设计有助于节省空间的印刷电路板布局
• ZIF 端接类型允许轻松插入和拆卸
• 磷青铜触点可提高电导性
• 镀金镀镍可确保耐用性和耐腐蚀性
• 液晶聚合物壳体可耐受高温
• 50 个电路可提供广泛的连接,用于复杂的应用
应用
• 与自动化设备中的柔性扁平电缆一起使用
• 在需要紧凑型连接的电子设备中有效
• 用于空间极为重要的消费电子产品
• 适用于电信,以确保稳定的连接
每个触点的最大额定电流是多少？
每个触点的额定最大电流为 0.5A,为各种应用提供足够的功率处理。
ZIF 设计如何从电缆连接中受益?
ZIF 设计允许在不使用过度力量的情况下插入电缆,从而防止连接器和电缆损坏,从而提高寿命。
住房的建造使用了哪些材料？
壳体由液晶聚合物制成,可提供耐高温性,并在不同的环境条件下确保稳定性。
此连接器可耐受多少配接周期？
它设计用于耐受多达 25 次配接循环,使其成为多次在组件中使用的耐用选项。
这种连接器能否在极端温度下保持性能？
是的,它在 -40°C 至 +105°C 的温度范围内有效工作,可确保在各种环境条件下的可靠性。
