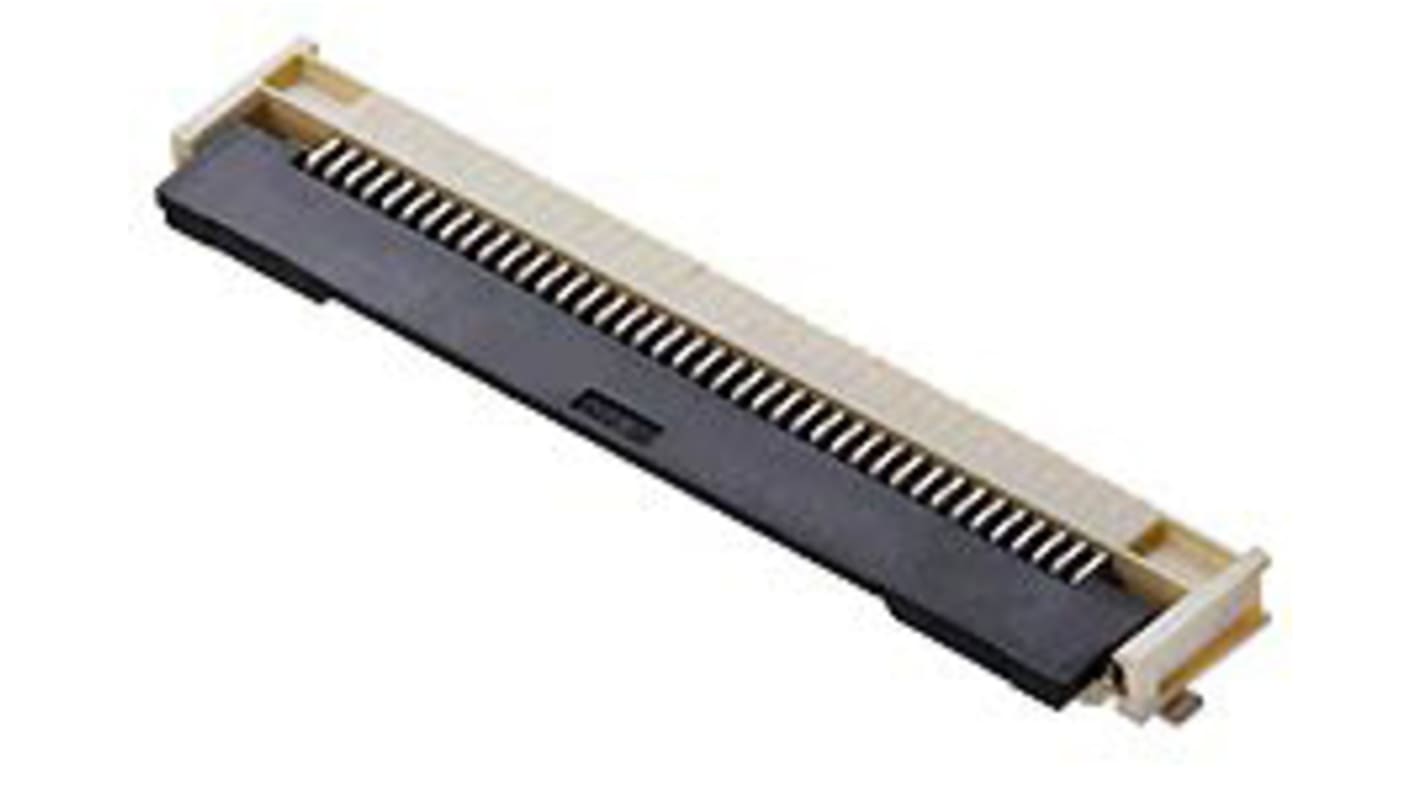

Molex FPC连接器, 50p, 0.5 mm间距, 1排 母插, 表面安装, 直角 焊接, 50Vrms 505110系列
- RS 库存编号:
- 179-1745
- 制造商零件编号:
- 505110-5091
- 制造商:
- Molex
可享批量折扣
小计（1 包，共 10 件）*
¥138.57
(不含税)
¥156.58
(含税)
有库存
- 30 件将从其他地点发货
- 另外 1,470 件在 2026年5月20日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 10 - 740 | RMB13.857 | RMB138.57 |
| 750 - 1490 | RMB13.579 | RMB135.79 |
| 1500 + | RMB13.31 | RMB133.10 |
* 参考价格
- RS 库存编号:
- 179-1745
- 制造商零件编号:
- 505110-5091
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 50 | |
| 子类型 | 便捷式 FFC/FPC 连接器 | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 电流 | 500mA | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 母插 | |
| 终端类型 | 焊接 | |
| 触点位置 | 底部 | |
| 方向 | 直角 | |
| 插入损耗 | ZIF | |
| 锁定装置 | 是 | |
| 电压 | 50Vrms | |
| 系列 | 505110 | |
| 最低工作温度 | -40°C | |
| 触点类型 | 母插 | |
| 最高工作温度 | 105°C | |
| 标准/认证 | No | |
| 行数 | 1 | |
| 触点电镀 | 镀金镍 | |
| 外壳材料 | 液晶聚合物 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
产品类型 FPC连接器 | ||
触点数目 50 | ||
子类型 便捷式 FFC/FPC 连接器 | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
电流 500mA | ||
安装类型 表面安装 | ||
连接器极性 母插 | ||
终端类型 焊接 | ||
触点位置 底部 | ||
方向 直角 | ||
插入损耗 ZIF | ||
锁定装置 是 | ||
电压 50Vrms | ||
系列 505110 | ||
最低工作温度 -40°C | ||
触点类型 母插 | ||
最高工作温度 105°C | ||
标准/认证 No | ||
行数 1 | ||
触点电镀 镀金镍 | ||
外壳材料 液晶聚合物 | ||
- COO (Country of Origin):
- JP
Molex FD19系列FPC连接器,50个触点,0.5 mm节距 - 505110-5091
这款 FPC 连接器是一款高品质的 0.50 mm 间距表面贴装设备,专为在紧凑空间内实现可靠连接而设计。它有50个单排式触点,采用直角主体方向设计,高度为1.90mm,适用于各种应用。带温度
特点与优势
• 直角设计便于节省空间的PCB布局
• ZIF端接类型便于插拔
• 磷青铜触点可增强导电性
• 镀金镀镍确保耐用性和耐腐蚀性
• 液晶聚合物外壳可耐受高温
• 50 条电路为复杂应用提供充足的连接性
应用
• 与自动化设备的柔性扁平电缆配合使用
• 适用于需要紧凑连接的电子设备
• 用于空间要求严格的消费电子产品
• 应用于电信领域,确保稳定连接
每个触点的最大额定电流是多少?
每个触点的额定最大电流为0.5A,可为各种应用提供足够的功率处理。
ZIF设计对电缆连接有何益处?
ZIF 设计可在不使用过度力的情况下插入电缆,从而防止连接器和电缆损坏,从而延长使用寿命。
外壳的构造使用了哪些材料?
外壳由液晶聚合物制成,可耐受高温,并确保在不同环境条件下的稳定性。
此连接器可耐受多少配接周期？
其设计可承受多达25次插拔循环,使其成为在组装中重复使用的耐用选择。
这款连接器能否在极端温度下保持性能?
是,它能在-40°C至+105°C的温度范围内有效运行,确保在各种环境条件下的可靠性。
