可享批量折扣
小计（1 卷，共 5 件）*
¥36.60
(不含税)
¥41.35
(含税)
有库存
- 另外 2,300 件在 2025年12月08日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | Per Tape* |
|---|---|---|
| 5 - 745 | RMB7.32 | RMB36.60 |
| 750 - 1495 | RMB7.16 | RMB35.80 |
| 1500 + | RMB7.006 | RMB35.03 |
* 参考价格
- RS 库存编号:
- 205-6007
- 制造商零件编号:
- 5034801200
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 触点数目 | 12 | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 安装类型 | SMT | |
| 性别 | 母座 | |
| 端接类型 | 顶部和底部触点 | |
| 系列 | FBH1 | |
| 系列号 | 503480 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
触点数目 12 | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
安装类型 SMT | ||
性别 母座 | ||
端接类型 顶部和底部触点 | ||
系列 FBH1 | ||
系列号 503480 | ||

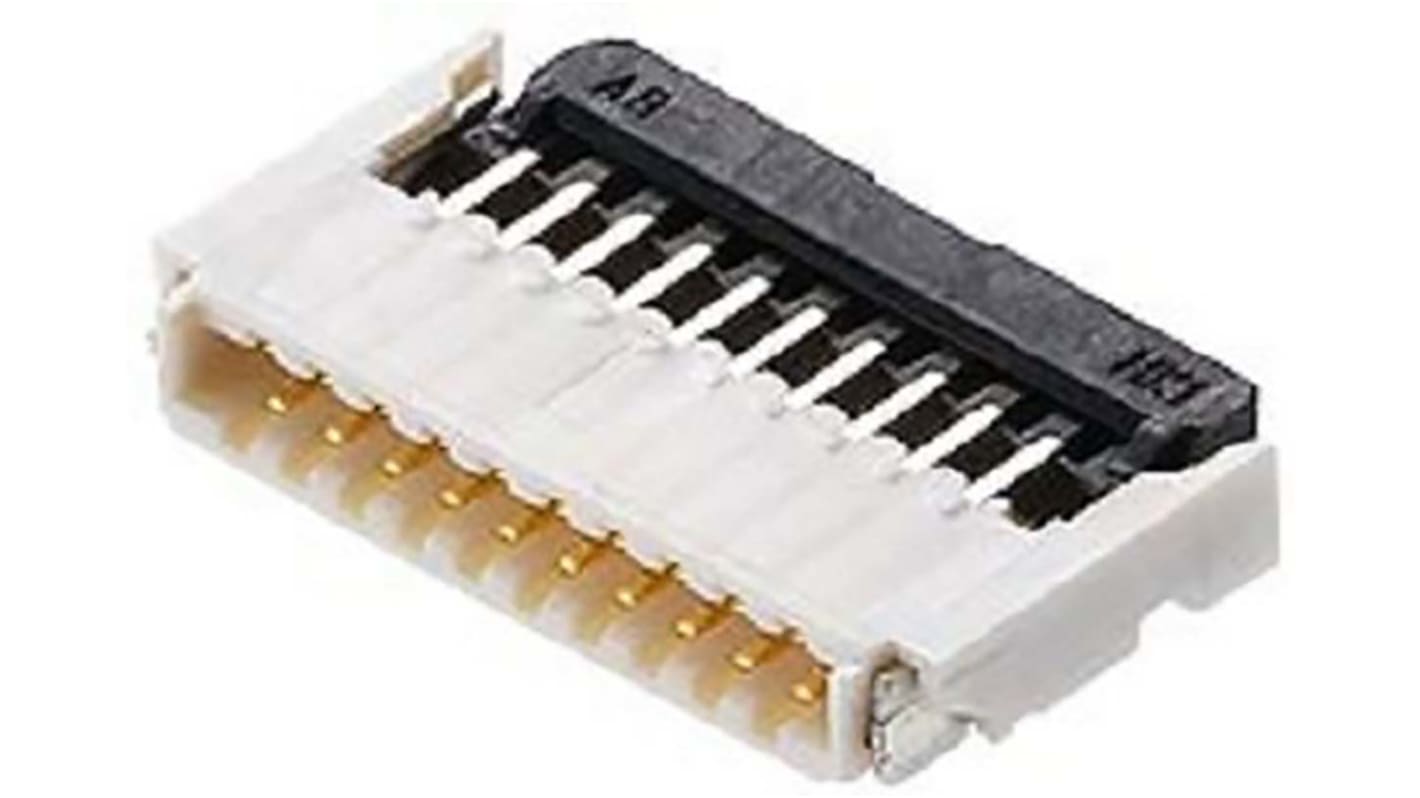

Molex FBH1 系列 FPC 连接器,12 个触点,直角主体方向 - 5034801200
这是一款专为柔性印刷电路设计的 FPC 连接器,具有 0.5mm 间距和直角配置。这款母头连接器有 12 个触点,采用双触点技术以增强连接性,专为表面贴装应用而设计。该连接器高度仅 1.00mm,结构紧凑,由优质材料制成,确保耐用性和性能。
特点和优势
• 专为与 FFC/FPC 电缆轻松集成而设计
• 母头连接器确保安全可靠的连接
• 双触点设计增强了信号完整性和性能
• 触点镀金,可最大限度提高导电性和耐腐蚀性
• 能够在宽温度范围内运行
• 表面贴装设计简化了 PCB 组装,减少了空间需求
• 母头连接器确保安全可靠的连接
• 双触点设计增强了信号完整性和性能
• 触点镀金,可最大限度提高导电性和耐腐蚀性
• 能够在宽温度范围内运行
• 表面贴装设计简化了 PCB 组装,减少了空间需求
应用
• 用于连接电子设备中的柔性电路板
• 应用于需要紧凑型解决方案的自动化和控制系统
• 用于采用 FPC 技术的消费电子产品
• 在有限空间内需要可靠连接的理想之选
• 应用于需要紧凑型解决方案的自动化和控制系统
• 用于采用 FPC 技术的消费电子产品
• 在有限空间内需要可靠连接的理想之选
其构造使用了哪些材料?它们如何提高性能?
该连接器由镀金磷青铜制成,具有出色的导电性,有助于减少电阻并提高重复使用时的耐用性。外壳由液晶聚合物制成,具有出色的热稳定性。
设计如何便于在狭小空间内组装?
直角方向和 1.00mm 高度较低,可有效利用 PCB 上的空间,在紧凑的电子设计中实现布局灵活性。
此连接器可承受的最高工作温度是多少?
它可在 -40°C 至 +105°C 的温度范围内有效运行,适用于各种严苛环境。
