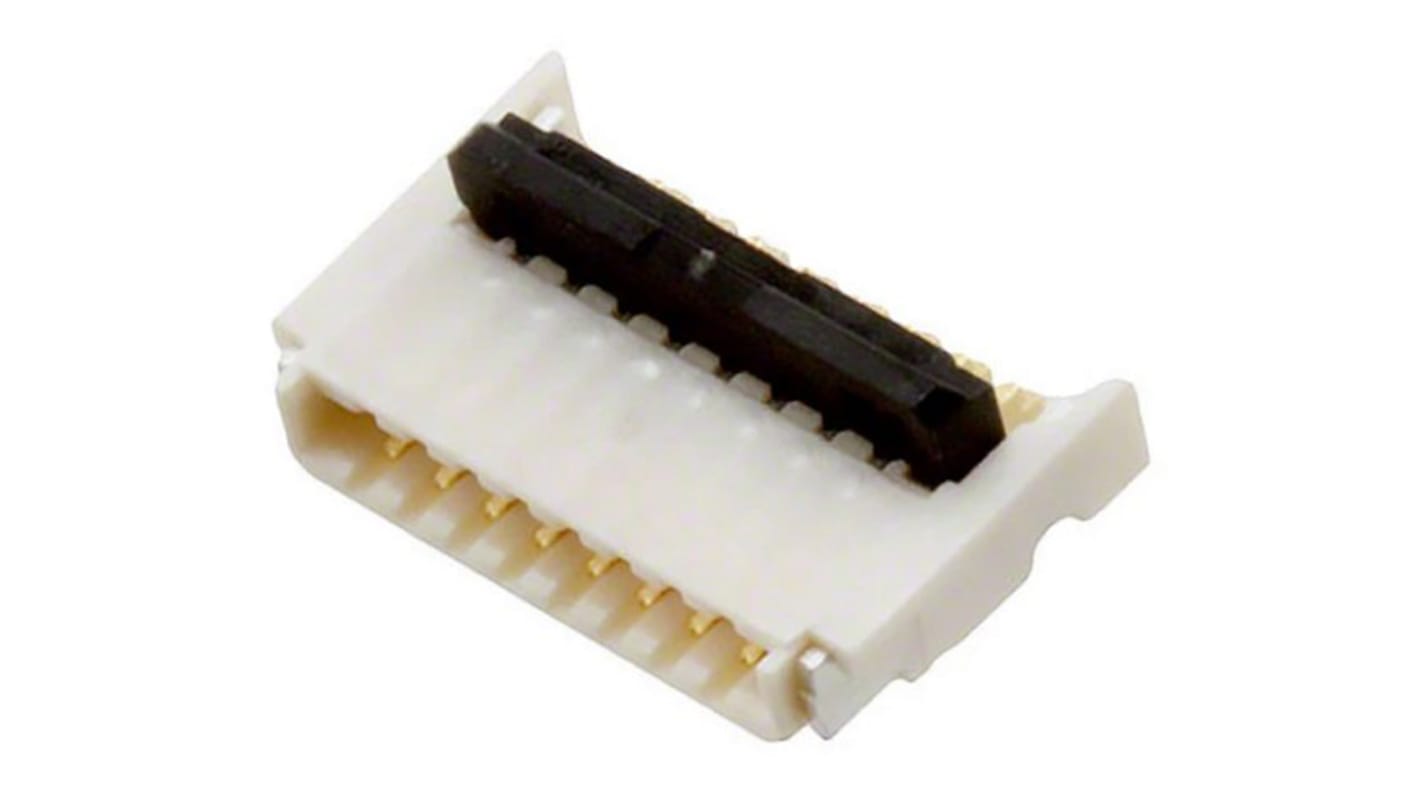

Molex FPC连接器, 8p, 0.5 mm间距, 1排 公, 表面安装, 直角 顶部和底部接触件, 50 V ac/dc 503480系列
- RS 库存编号:
- 896-7614
- Distrelec 货号:
- 304-37-927
- 制造商零件编号:
- 503480-0800
- 制造商:
- Molex
小计（1 包，共 5 件）*
¥27.82
(不含税)
¥31.435
(含税)
库存信息目前无法访问 - 请稍候查看
单位 | 每单位 | 每包* |
|---|---|---|
| 5 + | RMB5.564 | RMB27.82 |
* 参考价格
- RS 库存编号:
- 896-7614
- Distrelec 货号:
- 304-37-927
- 制造商零件编号:
- 503480-0800
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 产品类型 | FPC连接器 | |
| 触点数目 | 8 | |
| 子类型 | 便捷式 FFC/FPC 连接器 | |
| 触点材料 | 磷铜 | |
| 节距 | 0.5mm | |
| 电流 | 500mA | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 公 | |
| 终端类型 | 顶部和底部接触件 | |
| 触点位置 | 双 | |
| 方向 | 直角 | |
| 锁定装置 | 是 | |
| 电压 | 50 V ac/dc | |
| 系列 | 503480 | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 85°C | |
| 触点类型 | 公 | |
| 行数 | 1 | |
| 标准/认证 | No | |
| 触点电镀 | 镀金镍 | |
| 外壳材料 | 液晶聚合物 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
产品类型 FPC连接器 | ||
触点数目 8 | ||
子类型 便捷式 FFC/FPC 连接器 | ||
触点材料 磷铜 | ||
节距 0.5mm | ||
电流 500mA | ||
安装类型 表面安装 | ||
连接器极性 公 | ||
终端类型 顶部和底部接触件 | ||
触点位置 双 | ||
方向 直角 | ||
锁定装置 是 | ||
电压 50 V ac/dc | ||
系列 503480 | ||
最低工作温度 -40°C | ||
最高工作温度 85°C | ||
触点类型 公 | ||
行数 1 | ||
标准/认证 No | ||
触点电镀 镀金镍 | ||
外壳材料 液晶聚合物 | ||
- COO (Country of Origin):
- KR
Molex FBH1 系列 FPC 连接器,0.5mm 节距,8 个触点 - 503480-0800
此 FPC 连接器是必不可少的组件,设计用于电子应用中的可靠连接。具有紧凑型 0.5mm 节距和直角方向,可满足各种自动化和电子设置。由液晶聚合物制成,可在 -40°C 至 +105°C 的温度范围内确保耐用性和性能。
特点和优势
• 提供双触点设计,可提高连接可靠性
• 使用镀金触点,提供卓越的导电性
• 使用高温液晶聚合物材料制成
• 具有表面安装设计,可高效利用空间
• 额定电流为 500 mA,电压为 50V 交流/直流
• 设计用于轻松的焊接端接,以简化安装
应用
• 特别适用于紧凑型设备中的表面安装
• 通常用于消费电子产品和汽车系统
• 适用于坚固的自动化和控制系统
• 可与灵活的印刷电路一起使用,实现多用途连接
最大额定电流是什么,它如何影响性能?
最大额定电流为 500 mA,可确保各种应用中的稳定性能,同时在负载下保持可靠的连接。
材料选择如何影响耐用性和可靠性?
该连接器由液晶聚合物制成,可提供出色的热稳定性,确保在恶劣环境和高温应用中提供最佳性能。
安装期间应采取哪些预防措施,以避免损坏?
在安装过程中,请确保插入 FPC 时执行器完全打开,以防止对触点发生错配和潜在损坏。避免使用有可能对连接器造成物理伤害的尖锐工具。
