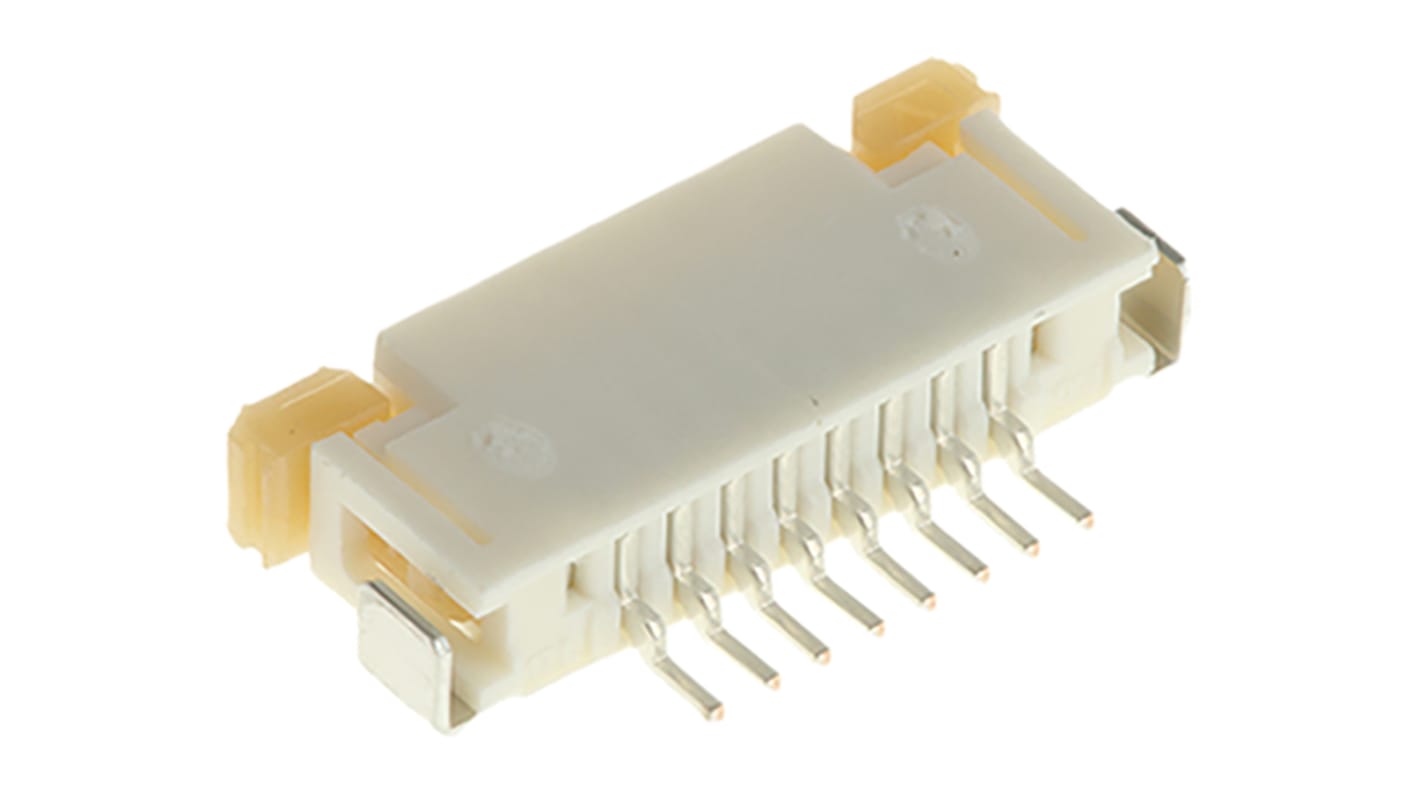

Molex FPC连接器, 8p, 1 mm间距, 1排 母插, 表面安装, 直角 ZIF 顶部触点, 125 V 52207系列
- RS 库存编号:
- 788-3411P
- 制造商零件编号:
- 522070833
- 制造商:
- Molex
可享批量折扣
小计 150 件 (以卷装提供)*
¥903.30
(不含税)
¥1,020.75
(含税)
最后的 RS 库存
- 最终 30 个，准备发货
单位 | 每单位 |
|---|---|
| 150 - 490 | RMB6.022 |
| 500 - 990 | RMB5.835 |
| 1000 - 2490 | RMB5.711 |
| 2500 + | RMB5.587 |
* 参考价格
- RS 库存编号:
- 788-3411P
- 制造商零件编号:
- 522070833
- 制造商:
- Molex
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Molex | |
| 触点数目 | 8 | |
| 产品类型 | FPC连接器 | |
| 触点材料 | 磷铜 | |
| 子类型 | 便捷式 FFC/FPC 连接器 | |
| 电流 | 1A | |
| 节距 | 1mm | |
| 安装类型 | 表面安装 | |
| 连接器极性 | 母插 | |
| 触点位置 | 顶部 | |
| 终端类型 | ZIF 顶部触点 | |
| 方向 | 直角 | |
| 锁定装置 | 是 | |
| 电压 | 125 V | |
| 系列 | 52207 | |
| 最低工作温度 | -30°C | |
| 触点类型 | 母插 | |
| 最高工作温度 | 85°C | |
| 行数 | 1 | |
| 标准/认证 | No | |
| 触点电镀 | 银色 | |
| 外壳材料 | 尼龙 | |
| 选择全部 | ||
|---|---|---|
品牌 Molex | ||
触点数目 8 | ||
产品类型 FPC连接器 | ||
触点材料 磷铜 | ||
子类型 便捷式 FFC/FPC 连接器 | ||
电流 1A | ||
节距 1mm | ||
安装类型 表面安装 | ||
连接器极性 母插 | ||
触点位置 顶部 | ||
终端类型 ZIF 顶部触点 | ||
方向 直角 | ||
锁定装置 是 | ||
电压 125 V | ||
系列 52207 | ||
最低工作温度 -30°C | ||
触点类型 母插 | ||
最高工作温度 85°C | ||
行数 1 | ||
标准/认证 No | ||
触点电镀 银色 | ||
外壳材料 尼龙 | ||
Molex Slider 系列 FPC 连接器,1mm 节距,8 个触点 - 522070833
这款 FPC 连接器是一种表面贴装解决方案,专为在电子设备中实现高效连接而设计。它采用直角设计和 1mm 节距,可轻松容纳八条电路。这款母头连接器采用磷青铜制成,导电性出色,适用于需要顶部触点 ZIF 型端接的应用。
特点和优势
• 表面贴装设计可简化装配过程
• ZIF 顶部触点类型可最大程度地减少配接周期期间的磨损
• 直角方向可节省电路板空间并提高布局灵活性
• 磷青铜触点确保稳健的电气性能
• 工作温度范围为 -30°C 至 +85°C,支持各种应用
• 结构耐用,最多可进行 30 次配接,使用寿命长
应用
• 用于需要可靠连接的紧凑型电子设备
• 适用于办公环境中的自动化设备
• 适用于需要高效信号传输的消费电子产品
• 常见于电气设备中的持久性
该连接器的最大额定电流是多少？
该连接器可处理每个触点最大 1A 的电流,确保为各种电子应用提供合适的电源。
它是否能在高温环境中使用？
是,它的温度范围为 -30°C 至 +85°C,适用于暴露于温度波动的应用。
此连接器可容纳多少次配接循环?
该连接器的设计可承受多达 30 次配接循环,确保在严苛环境下的耐用性和长期使用。
触点和外壳使用了哪些材料?
触点由磷青铜制成,外壳由尼龙制成,兼具强度和有效的电气性能。
