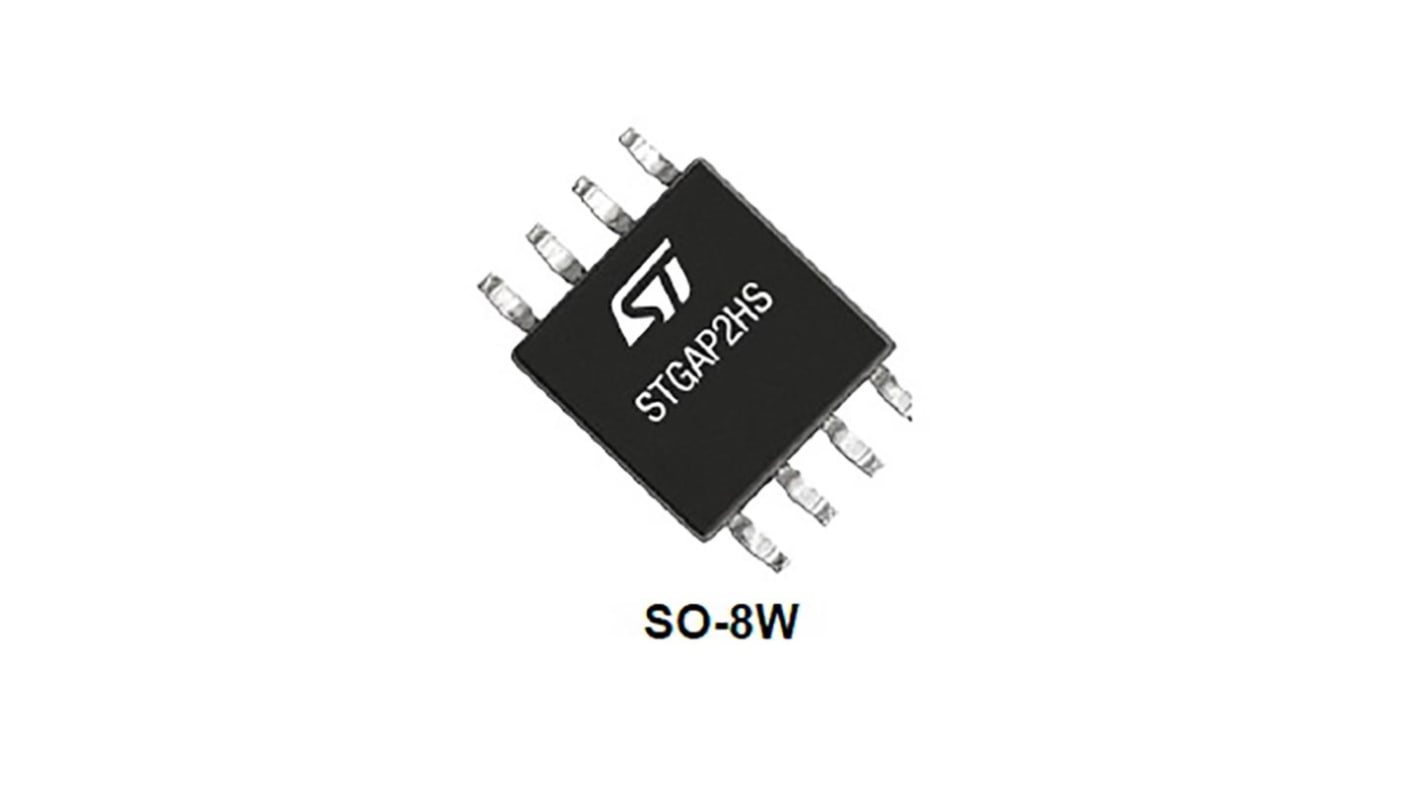

STMicroelectronics 栅极驱动器 MOSFET, SO-8, 1个驱动器, 8引脚 5.5 V, 表面安装, 4 A输出
- RS 库存编号:
- 208-5076P
- 制造商零件编号:
- STGAP2HSCMTR
- 制造商:
- STMicroelectronics
小计 5 件 (按连续条带形式提供)*
¥93.31
(不含税)
¥105.44
(含税)
有库存
- 385 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 5 + | RMB18.662 |
* 参考价格
- RS 库存编号:
- 208-5076P
- 制造商零件编号:
- STGAP2HSCMTR
- 制造商:
- STMicroelectronics
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | STMicroelectronics | |
| 产品类型 | 栅极驱动器 | |
| 输出电流 | 4A | |
| 引脚数目 | 8 | |
| 下降时间 | 30ns | |
| 包装类型 | SO-8 | |
| 输出数目 | 5 | |
| 驱动器类型 | MOSFET | |
| 上升时间 | 30ns | |
| 最低电源电压 | 3.1V | |
| 最大电源电压 | 5.5V | |
| 驱动器数目 | 1 | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 125°C | |
| 标准/认证 | No | |
| 高度 | 2.64mm | |
| 宽度 | 6.05 mm | |
| 长度 | 7.59mm | |
| 安装类型 | 表面 | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 STMicroelectronics | ||
产品类型 栅极驱动器 | ||
输出电流 4A | ||
引脚数目 8 | ||
下降时间 30ns | ||
包装类型 SO-8 | ||
输出数目 5 | ||
驱动器类型 MOSFET | ||
上升时间 30ns | ||
最低电源电压 3.1V | ||
最大电源电压 5.5V | ||
驱动器数目 1 | ||
最低工作温度 -40°C | ||
最高工作温度 125°C | ||
标准/认证 No | ||
高度 2.64mm | ||
宽度 6.05 mm | ||
长度 7.59mm | ||
安装类型 表面 | ||
汽车标准 否 | ||
STMicroelectronics STGAP2HS栅极驱动器的特点是具有 4 a 容量和轨对轨输出、使该设备还适用于中等和高功率应用、如工业应用中的功率转换和电动机驱动器变频器。该设备有两种不同的配置。具有分离输出引脚的配置允许使用专用栅极电阻器独立优化打开和关闭。该配置具有单输出引脚 Miller 钳位功能、可防止在半桥拓扑中的快速整流期间出现栅极峰值。两种配置都为外部组件提供了高灵活性和物料清单减少。
驱动器电流容量： 4 a 汇电流 / 源电流 @25°c
dv/dt 瞬时抗扰性在整个温度范围内为 ±100 v/ns
总输入 - 输出传播延迟： 75 ns
单独的汇电流和源电流选项、便于栅极驱动配置
4 a Miller 夹持专用引脚选项
提供了保护功能
温度停机保护
待机功能
6 kv 电化隔离
