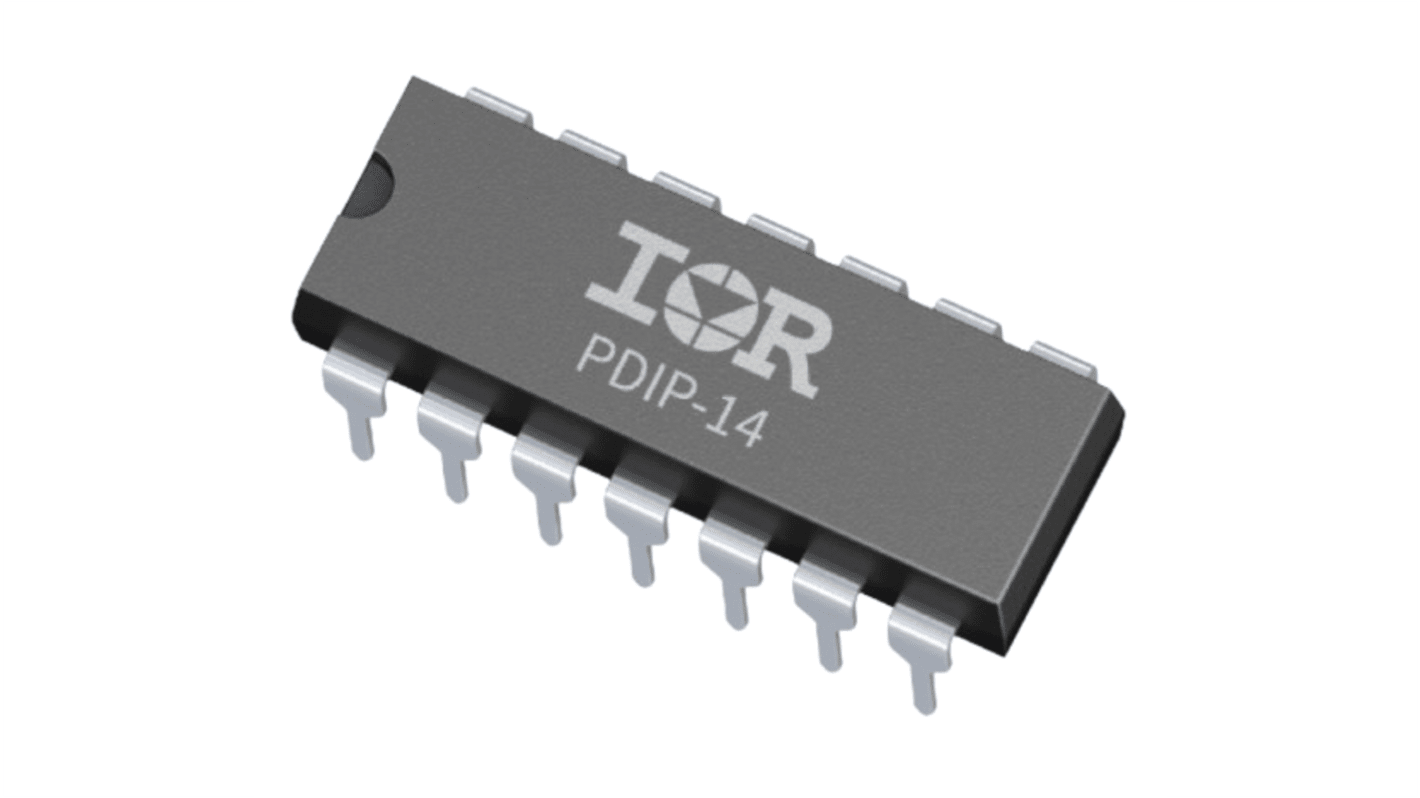

Infineon MOSFET MOSFET, PDIP, 2个驱动器, 14引脚 600 V, 表面安装, 2 A输出
- RS 库存编号:
- 260-5179P
- 制造商零件编号:
- IR2110PBF
- 制造商:
- Infineon
可享批量折扣
小计 10 件 (按管提供)*
¥199.10
(不含税)
¥225.00
(含税)
有库存
- 另外 564 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 10 - 24 | RMB19.91 |
| 26 - 98 | RMB18.875 |
| 100 - 248 | RMB16.31 |
| 250 + | RMB15.49 |
* 参考价格
- RS 库存编号:
- 260-5179P
- 制造商零件编号:
- IR2110PBF
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 产品类型 | MOSFET | |
| 输出电流 | 2A | |
| 引脚数目 | 14 | |
| 包装类型 | PDIP | |
| 下降时间 | 17ns | |
| 驱动器类型 | MOSFET | |
| 上升时间 | 35ns | |
| 最低电源电压 | 20V | |
| 驱动器数目 | 2 | |
| 最大电源电压 | 600V | |
| 最低工作温度 | -40°C | |
| 最高工作温度 | 150°C | |
| 标准/认证 | No | |
| 系列 | IR2110/IR2113 | |
| 安装类型 | 表面 | |
| 汽车标准 | 否 | |
| Distrelec Product Id | 304-31-371 | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
产品类型 MOSFET | ||
输出电流 2A | ||
引脚数目 14 | ||
包装类型 PDIP | ||
下降时间 17ns | ||
驱动器类型 MOSFET | ||
上升时间 35ns | ||
最低电源电压 20V | ||
驱动器数目 2 | ||
最大电源电压 600V | ||
最低工作温度 -40°C | ||
最高工作温度 150°C | ||
标准/认证 No | ||
系列 IR2110/IR2113 | ||
安装类型 表面 | ||
汽车标准 否 | ||
Distrelec Product Id 304-31-371 | ||
英飞凌 MOSFET 栅极驱动器，20V 电源电压，2.5A 输出电流 - IR2110PBF
这款 MOSFET 栅极驱动器专为高压应用供电而设计，支持高压侧和低压侧配置。它采用紧凑型 14 引线 PDIP 封装，便于集成到电力电子领域的各种电路中。它的上升时间为 25ns，下降时间为 17ns，可确保有效电源管理所需的快速响应时间。
特点和优势
• 设计用于启动运行，具有浮动通道功能
• 工作电压容差高达 600V，可靠性高
• 与低至 3.3V 的标准 CMOS 和 LSTTL 逻辑兼容
• 匹配的传播延迟简化了高频应用
应用
• 用于电机控制系统，确保平稳运行
• 适用于驱动工业用 IGBT
• 应用于可再生能源系统，如太阳能逆变器
• 用于自动化设备，提高性能
该栅极驱动器提供了哪些保护措施来提高电路安全性？
驱动器包括两个通道的欠压锁定功能，可防止因电源电压过低而发生故障。它可确保安全运行，并保护相关组件免受潜在损坏。
该驱动器如何帮助管理高频开关？
高低侧输出的匹配传播延迟对于保持定时精度、最大限度地减少交叉传导以及确保高频环境下的高效开关性能至关重要。
使用该驱动程序时，在电源方面有哪些注意事项？
栅极驱动器需要 10V 至 20V 范围内的电源，以获得最佳性能。此外，从 3.3V 到 20V 的独立逻辑电源对正常运行至关重要，因此可适应不同的逻辑电平。
它能否有效地用于工作电压超过标准电压的系统？
是的，该驱动器可在有高电压要求的系统中有效运行，耐压高达 600V，适合各种电气系统中的重载应用。
