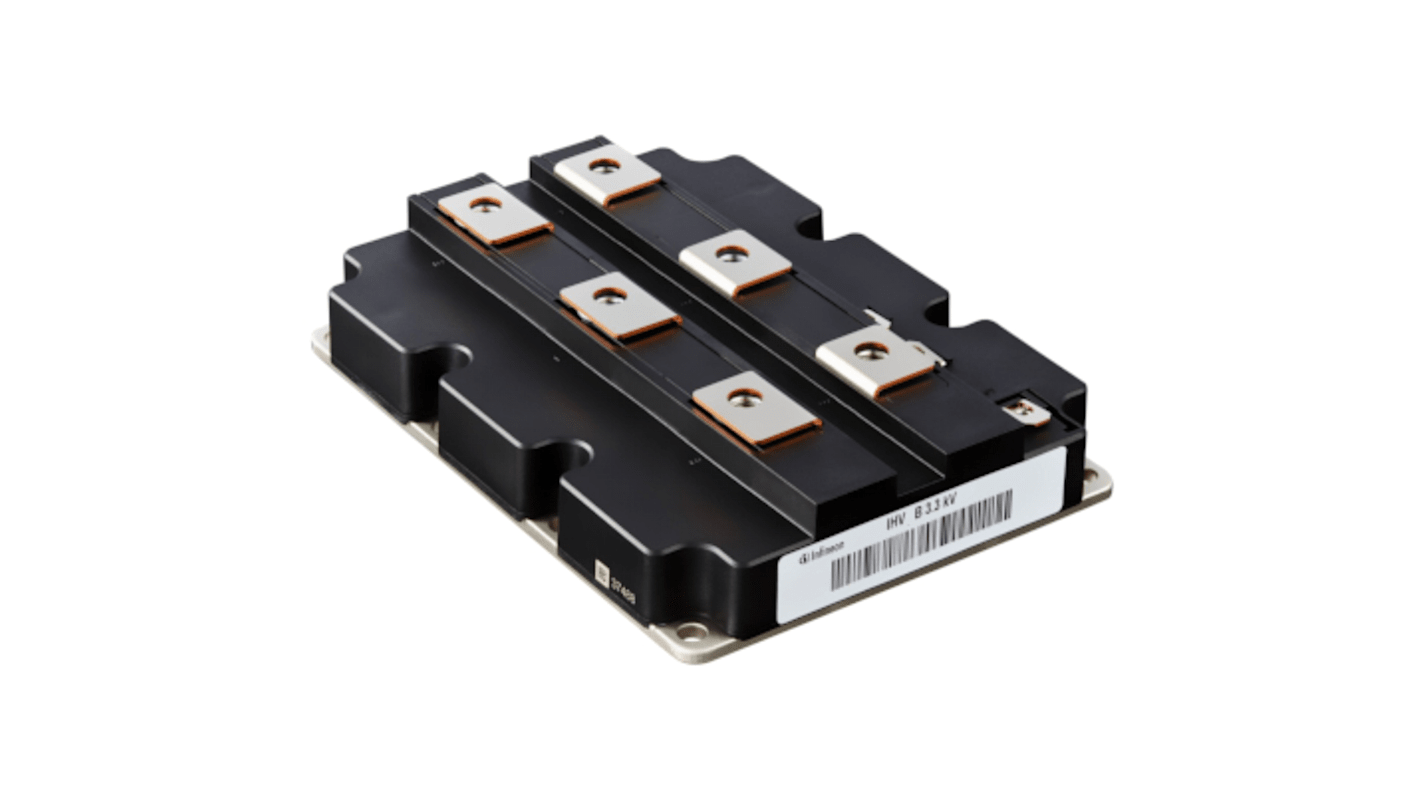

Infineon N型沟道, FZ1800R45HL4BPSA1 igbt模块, 单管, 3个, Ic 1800 A, VCEO 4500 V, AG-IHVB190
- RS 库存编号:
- 236-5195
- 制造商零件编号:
- FZ1800R45HL4BPSA1
- 制造商:
- Infineon
可享批量折扣
小计（1 件）*
¥19,221.40
(不含税)
¥21,720.18
(含税)
暂时缺货
- 在 2026年8月24日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 1 - 1 | RMB19,221.40 |
| 2 - 2 | RMB18,836.98 |
| 3 + | RMB18,460.24 |
* 参考价格
- RS 库存编号:
- 236-5195
- 制造商零件编号:
- FZ1800R45HL4BPSA1
- 制造商:
- Infineon
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Infineon | |
| 最大连续集电极电流 Ic | 1800A | |
| 产品类型 | igbt模块 | |
| 最大集电极-发射极电压 Vceo | 4500V | |
| 最大功耗 Pd | 4000kW | |
| 晶体管数 | 3 | |
| 包装类型 | AG-IHVB190 | |
| 配置 | 单 | |
| 槽架类型 | N型 | |
| 最大集电极-发射极饱和电压 VceSAT | 3.5V | |
| 最低工作温度 | -40°C | |
| 最大栅极发射极电压 VGEO | ±20 V | |
| 最高工作温度 | 150°C | |
| 高度 | 38.5mm | |
| 标准/认证 | IEC 60747, 60749 and 60068 | |
| 宽度 | 140 mm | |
| 长度 | 190mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Infineon | ||
最大连续集电极电流 Ic 1800A | ||
产品类型 igbt模块 | ||
最大集电极-发射极电压 Vceo 4500V | ||
最大功耗 Pd 4000kW | ||
晶体管数 3 | ||
包装类型 AG-IHVB190 | ||
配置 单 | ||
槽架类型 N型 | ||
最大集电极-发射极饱和电压 VceSAT 3.5V | ||
最低工作温度 -40°C | ||
最大栅极发射极电压 VGEO ±20 V | ||
最高工作温度 150°C | ||
高度 38.5mm | ||
标准/认证 IEC 60747, 60749 and 60068 | ||
宽度 140 mm | ||
长度 190mm | ||
汽车标准 否 | ||
英飞凌 IGBT 模块，1.8 kA 最大连续集电极电流，4500V 最大集电极发射极电压 - FZ1800R45HL4BPSA1
该 IGBT 模块专为电力电子领域的大功率应用而设计。它的最大连续集电极电流为 1.8kA，集电极-发射极电压高达 4500V，适用于苛刻的环境。这种紧凑型模块的尺寸为 190 x 140 x 38.5 毫米，可确保灵活集成到各种系统中。
特点和优势
• 直流稳定性高，可确保在恶劣条件下保持稳定的性能
• 发射极控制 4 二极管增强了短路电流处理能力
• 集电极-发射极饱和电压低，能效更高
• 具有高动态稳健性，运行可靠
• 增强型栅极电容优化了开关性能
应用
• 用于工业环境中的大功率转换器
• 中压变流器系统的理想之选
• 适用于输配电网络
集电极-发射极额定电压有何意义？
集电极-发射极额定电压为 4500V，确保模块即使在高电压应用中也能有效运行，从而防止早期故障并确保性能可靠。
该模块如何提高电力系统的能效？
集电极-发射极饱和电压低，有助于减少开关过程中的能量损耗，因此非常适合要求高能效的应用。
它采用了哪些热管理解决方案？
该模块采用 AlSiC 底板，提高了热循环能力，即使在温度波动的条件下也能高效运行。
该模块的动态稳健性如何使工业自动化受益？
它的高动态鲁棒性有助于在不同负载条件下可靠运行，从而提高工业自动化流程的整体稳定性和效率。
该模块能否有效处理短路情况？
是的，该设计包括发射极控制二极管，可提供出色的短路能力，使其能够承受瞬态条件而不会损坏。
