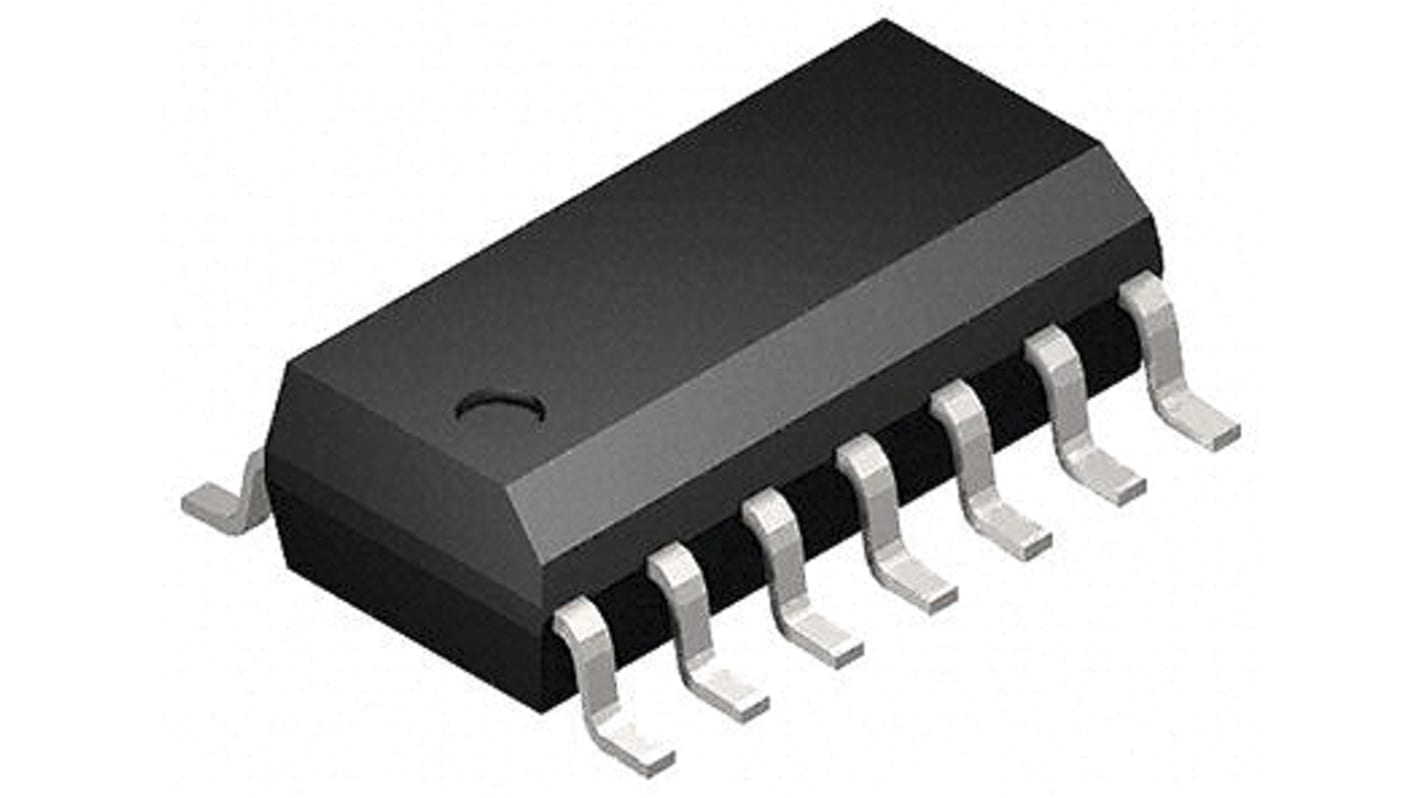

Toshiba 74HC逻辑, 74HC21D AND, 表面安装, SOIC, 2元件, 每逻辑门4输入 CMOS 数字集成电路, 14引脚

查看所有逻辑门芯片
暂时无法供应
我们不知道此物品是否会再来货，RS 不再对该产品备货。
包装方式：
RS 库存编号:
171-3575P
制造商零件编号:
74HC21D
制造商:
Toshiba
通过选择一个或多个属性来查找类似产品。
选择全部

品牌

Toshiba

逻辑功能

AND

产品类型

CMOS 数字集成电路

安装类型

表面

元件数目

2

每门输入数目

4

施密特触发器输入

否

包装类型

SOIC

引脚数目

14

逻辑系列

74HC

输入类型

CMOS

最长传播延迟时间 @ CL

25ns

最大高电平输出电流

-5.2mA

最低工作温度

-40°C

最高工作温度

85°C

最低电源电压

2V

系列

74HC

标准/认证

No

长度

8.95mm

最大电源电压

6V

高度

1.38mm

宽度

3.9mm

最大低电平输出电流

5.2mA

汽车标准

否

输出类型

CMOS, 缓冲器

74HC21D 是高速 CMOS 4 输入与门，采用硅栅极 C2MOS 技术制造。其高速运行性能与同等 LSTTL 类似，同时保持 CMOS 低功耗。内部电路含有 4 级，包括缓冲器输出，可提供高抗噪性和稳定输出。所有输入均配有保护电路，防止静电放电或瞬态过电压

高速：VCC = 5 V 时，tpd = 10 ns（典型值）

低功耗：ICC = 1.0 μA（最大值）Ta = 25 ℃

平衡传播延迟：tPLH ≈ tPHL

宽工作电压范围：VCC（工作）= 2.0 至 6.0 V
