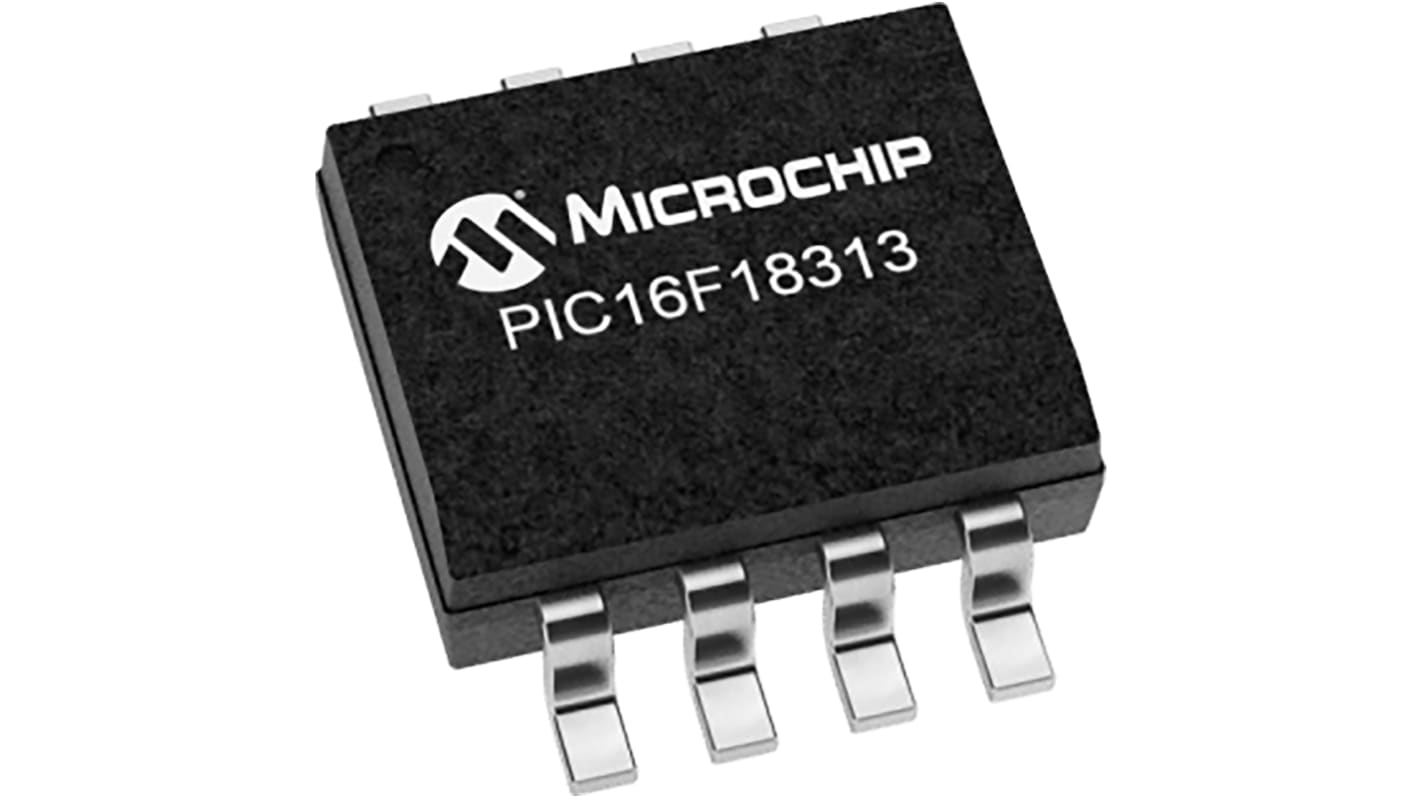

Microchip PIC16F18313 8 bit 微控制器, PIC内核, 8引脚, SOIC, 最大32 MHz, 3.5kB 闪存, 256 bit RAM
- RS Stock No.:
- 177-2440P
- Mfr. Part No.:
- PIC16F18313-E/SN
- Brand:
- Microchip
Bulk discount available
Subtotal 30 units (supplied in a tube)*
¥205.86
(exc. VAT)
¥232.62
(inc. VAT)
暂时缺货
- 在 2026年1月20日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Units | Per unit |
|---|---|
| 30 + | RMB6.862 |
*price indicative
- RS Stock No.:
- 177-2440P
- Mfr. Part No.:
- PIC16F18313-E/SN
- Brand:
- Microchip
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 微控制器 | |
| 系列 | PIC16F18313 | |
| 包装类型 | SOIC | |
| 安装类型 | 表面 | |
| 引脚数目 | 8 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 程序存储器大小 | 3.5kB | |
| 最高时钟频率 | 32MHz | |
| 内存大小 | 256bit | |
| 最大电源电压 | 5.5V | |
| 可编程 I/O 数目 | 6 | |
| DAC | 1 x 5 Bit | |
| 模拟比较器 | 1 | |
| 最低工作温度 | -40°C | |
| 最大功耗 Pd | 800mW | |
| 最高工作温度 | 125°C | |
| 标准/认证 | RoHS | |
| 宽度 | 3.9 mm | |
| 长度 | 4.9mm | |
| 高度 | 1.5mm | |
| 最低电源电压 | 2.3V | |
| 指令集结构 | RISC | |
| 汽车标准 | 否 | |
| 计时器数目 | 2 | |
| 程序存储器类型 | 闪存 | |
| 模数转换器 | 5 x 10 Bit | |
| Select all | ||
|---|---|---|
品牌 Microchip | ||
产品类型 微控制器 | ||
系列 PIC16F18313 | ||
包装类型 SOIC | ||
安装类型 表面 | ||
引脚数目 8 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
程序存储器大小 3.5kB | ||
最高时钟频率 32MHz | ||
内存大小 256bit | ||
最大电源电压 5.5V | ||
可编程 I/O 数目 6 | ||
DAC 1 x 5 Bit | ||
模拟比较器 1 | ||
最低工作温度 -40°C | ||
最大功耗 Pd 800mW | ||
最高工作温度 125°C | ||
标准/认证 RoHS | ||
宽度 3.9 mm | ||
长度 4.9mm | ||
高度 1.5mm | ||
最低电源电压 2.3V | ||
指令集结构 RISC | ||
汽车标准 否 | ||
计时器数目 2 | ||
程序存储器类型 闪存 | ||
模数转换器 5 x 10 Bit | ||
- COO (Country of Origin):
- TH
PIC16(L)F18313 微控制器具有模拟、内核独立外设和通信外设，并且结合了超低功耗 (XLP) 技术，适合众多通用和低功耗应用。
增强型中级芯，带 49 个指令，16 级堆栈
具有自行读取/写入功能的闪存程序存储器
256B EEPROM
闲置和轻度睡眠低功耗模式
外设模块禁止（PMD）
外设引脚选择 (PPS)
2 个 10 位 PWM
2 个捕获比较 PWM (CCP)
补充波形发生器 (CWG)
数字控制振荡器 (NCO)
2 个可配置逻辑控制器 (CLC)
5 通道 10 位 ADC，带参考电压
5 位数字到模拟转换器 (DAC)
1 个比较器
2 个 8 位计时器 (TMR0/TMR2)
1 个 16 位计时器 (TMR1)
窗口监控计时器 (WWDT)
增强型电源开/关重置
低功耗掉电重置 (LPBOR)
可编程掉电重置 (BOR)
在线串行编程 (ICSP)
PIC16LF18313 (1.8 V – 3.6 V)
PIC16F18313 (2.3 V – 5.5 V)
