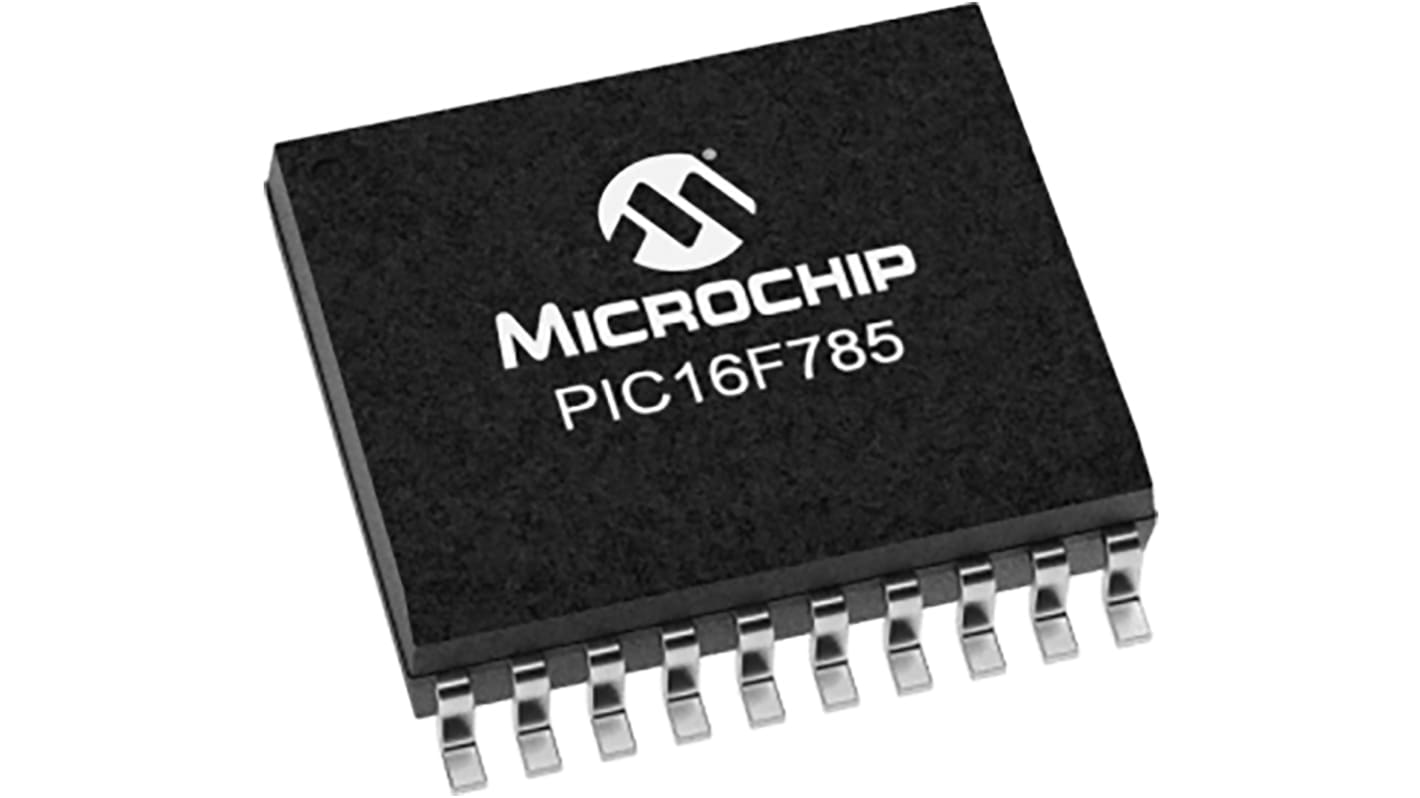

Microchip PIC16F785/HV785 8 bit 微控制器, PIC内核, 20引脚, SSOP, 最大20 MHz, 3.5kB 闪存, 128 bit RAM
- RS 库存编号:
- 177-2681P
- 制造商零件编号:
- PIC16F785-I/SS
- 制造商:
- Microchip
可享批量折扣
小计 20 件 (按管提供)*
¥382.52
(不含税)
¥432.24
(含税)
暂时缺货
- 在 2026年1月29日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 20 - 30 | RMB19.126 |
| 35 + | RMB18.552 |
* 参考价格
- RS 库存编号:
- 177-2681P
- 制造商零件编号:
- PIC16F785-I/SS
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 微控制器 | |
| 系列 | PIC16F785/HV785 | |
| 系列名称 | PIC16F | |
| 封装类型 | SSOP | |
| 包装类型 | SSOP | |
| 安装类型 | 贴片 | |
| 引脚数目 | 20 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 接口类型 | USB, RS232 | |
| 程序存储器大小 | 3.5 kB | |
| 最大频率 | 20MHz | |
| 最高时钟频率 | 20MHz | |
| 内存大小 | 128 B | |
| USB通道 | 0 | |
| 最大电源电压 | 5.5V | |
| 模拟比较器 | 2 | |
| 可编程 I/O 数目 | 18 | |
| 最低工作温度 | -40 °C | |
| 最大功耗 Pd | 800mW | |
| PWM单元数目 | 1 x 10 bit | |
| 最高工作温度 | +85 °C | |
| 标准/认证 | RoHS | |
| 长度 | 7.5mm | |
| 宽度 | 5.6mm | |
| 高度 | 1.85mm | |
| SPI通道数目 | 0 | |
| UART通道数目 | 0 | |
| I2C通道数目 | 0 | |
| 典型工作电源电压 | 5.5 V（最大） | |
| USART 通道数量 | 0 | |
| CAN通道数目 | 0 | |
| 最低电源电压 | 2V | |
| 计时器数目 | 2 | |
| 程序存储器类型 | 闪存 | |
| 模数转换器 | 14 x 10 位 | |
| 指令集结构 | RISC | |
| 汽车标准 | 否 | |
| 以太网通道的最大数量 | 0 | |
| 以太网通道数目 | 0 | |
| 脉冲宽度调制 | 1（1 x 10 位） | |
| 尺寸 | 7.5 x 5.6 x 1.85mm | |
| LIN 通道数量 | 0 | |
| 模数转换器单元数目 | 1 | |
| PCI通道数目 | 0 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 微控制器 | ||
系列 PIC16F785/HV785 | ||
系列名称 PIC16F | ||
封装类型 SSOP | ||
包装类型 SSOP | ||
安装类型 贴片 | ||
引脚数目 20 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
接口类型 USB, RS232 | ||
程序存储器大小 3.5 kB | ||
最大频率 20MHz | ||
最高时钟频率 20MHz | ||
内存大小 128 B | ||
USB通道 0 | ||
最大电源电压 5.5V | ||
模拟比较器 2 | ||
可编程 I/O 数目 18 | ||
最低工作温度 -40 °C | ||
最大功耗 Pd 800mW | ||
PWM单元数目 1 x 10 bit | ||
最高工作温度 +85 °C | ||
标准/认证 RoHS | ||
长度 7.5mm | ||
宽度 5.6mm | ||
高度 1.85mm | ||
SPI通道数目 0 | ||
UART通道数目 0 | ||
I2C通道数目 0 | ||
典型工作电源电压 5.5 V（最大） | ||
USART 通道数量 0 | ||
CAN通道数目 0 | ||
最低电源电压 2V | ||
计时器数目 2 | ||
程序存储器类型 闪存 | ||
模数转换器 14 x 10 位 | ||
指令集结构 RISC | ||
汽车标准 否 | ||
以太网通道的最大数量 0 | ||
以太网通道数目 0 | ||
脉冲宽度调制 1（1 x 10 位） | ||
尺寸 7.5 x 5.6 x 1.85mm | ||
LIN 通道数量 0 | ||
模数转换器单元数目 1 | ||
PCI通道数目 0 | ||
- COO (Country of Origin):
- US
The PIC16F785 Flash microcontroller offers all of the advantages of the well recognized mid-range x14 architecture with standardized features including a wide operating voltage of 2.0-5.5 volts, on-board EEPROM Data Memory, and nanoWatt Technology. Analog peripherals include up to 12 channels of 10-bit A/D, 2 Operation Amplifiers, 2 high-speed analog Comparators, and a Bandgap Voltage Reference. Digital peripherals include a standard Capture/Compare/PWM (CCP) module, a 2-phase PWM with asynchronous feedback, a 16-bit timer and 2 8-bit timers.
Up to 12 channels of 10-bit A/D
2-Phase PWM with Asynchronous feedback via Comparators
2 Op amps with all input/output available externally
2 High-speed Comparators connected to 2-phase PWM
Bandgap Voltage Reference and internal Capture/Compare/PWM (CCP) module
8 MHz internal oscillator with software controlled clock divides
Software selectable BOR
Wide Operating Voltage (2.0V – 5.5V)
