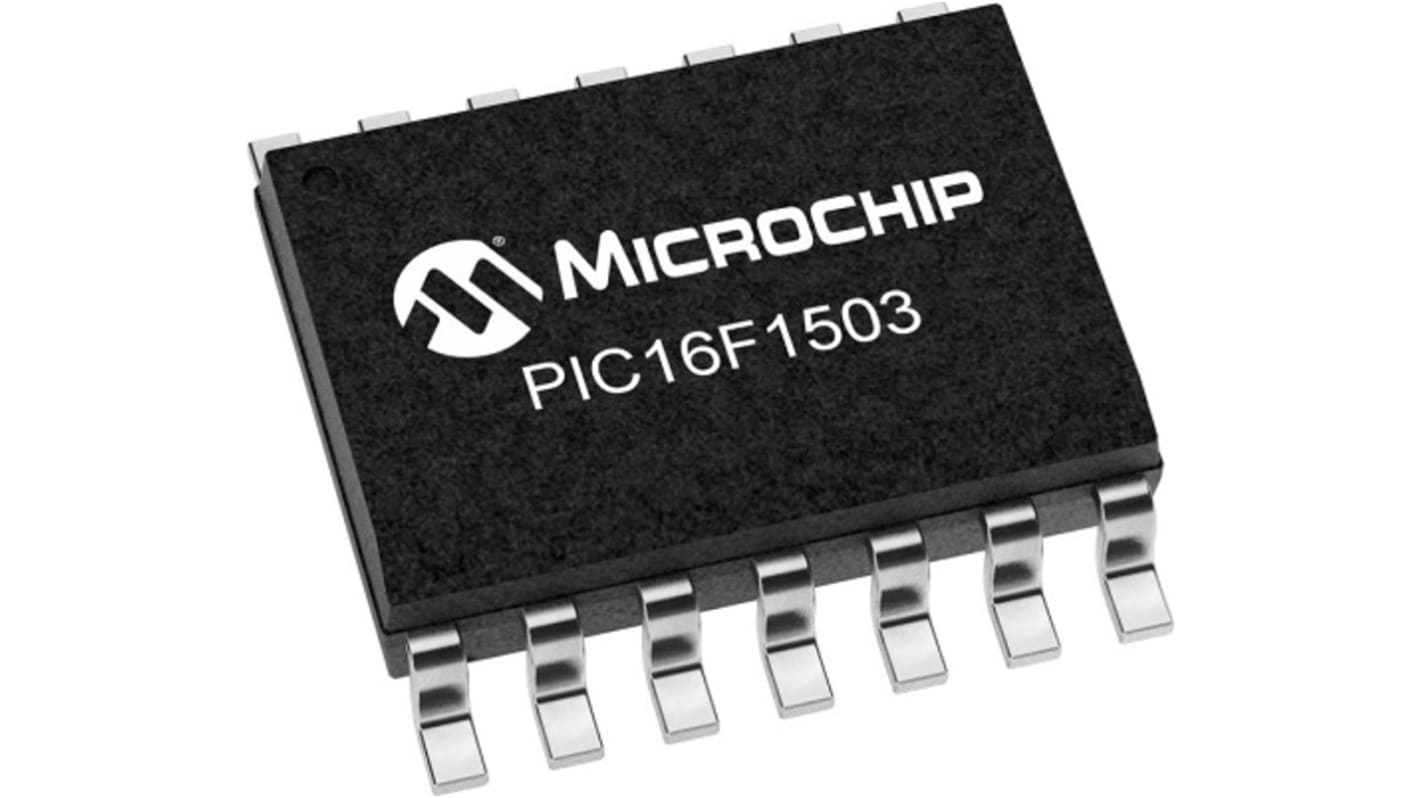

Microchip PIC16F1503 8 bit 微控制器, 8位MCU内核, 14引脚, TSSOP, 最大20 MHz, 2kB 闪存, 128 bit RAM
- RS 库存编号:
- 263-8076P
- 制造商零件编号:
- PIC16F1503T-I/ST
- 制造商:
- Microchip
可享批量折扣
小计 50 件 (按连续条带形式提供)*
¥602.70
(不含税)
¥681.05
(含税)
有库存
- 另外 2,500 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 50 - 90 | RMB12.054 |
| 100 - 240 | RMB11.755 |
| 250 - 990 | RMB11.525 |
| 1000 + | RMB11.294 |
* 参考价格
- RS 库存编号:
- 263-8076P
- 制造商零件编号:
- PIC16F1503T-I/ST
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 产品类型 | 微控制器 | |
| 系列 | PIC16F1503 | |
| 包装类型 | TSSOP | |
| 引脚数目 | 14 | |
| 装置核芯 | 8位MCU | |
| 数据总线宽度 | 8bit | |
| 程序存储器大小 | 2kB | |
| 接口类型 | EUSART, I2C, ICD, ICSP, SPI | |
| 最高时钟频率 | 20MHz | |
| 内存大小 | 128bit | |
| 最大电源电压 | 5.5V | |
| 模拟比较器 | 2 | |
| 最低工作温度 | -40°C | |
| 最大扩展内存大小 | 128bit | |
| DAC | 5 bit | |
| 可编程 I/O 数目 | 12 | |
| 最高工作温度 | 125°C | |
| 标准/认证 | RoHS | |
| 最低电源电压 | 2.3V | |
| 计时器数目 | 3 | |
| 程序存储器类型 | 闪存 | |
| 指令集结构 | 49 个指令 | |
| 模数转换器 | 10 Bit | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
产品类型 微控制器 | ||
系列 PIC16F1503 | ||
包装类型 TSSOP | ||
引脚数目 14 | ||
装置核芯 8位MCU | ||
数据总线宽度 8bit | ||
程序存储器大小 2kB | ||
接口类型 EUSART, I2C, ICD, ICSP, SPI | ||
最高时钟频率 20MHz | ||
内存大小 128bit | ||
最大电源电压 5.5V | ||
模拟比较器 2 | ||
最低工作温度 -40°C | ||
最大扩展内存大小 128bit | ||
DAC 5 bit | ||
可编程 I/O 数目 12 | ||
最高工作温度 125°C | ||
标准/认证 RoHS | ||
最低电源电压 2.3V | ||
计时器数目 3 | ||
程序存储器类型 闪存 | ||
指令集结构 49 个指令 | ||
模数转换器 10 Bit | ||
Microchip PIC16F1503T 是 14 引脚闪存 8 位微控制器。PIC16F1503T 具有 12 个输入/输出引脚,1 个仅输入引脚。
工作电压范围 2.3V 至 5.5V
在软件控制下可自编程
电源接通重置
电源启动计时器
可编程低功率棕色输出重置
扩展 Watchdog 计时器
可编程周期从 1 ms 至 256 s
可编程代码保护
通过两个引脚进行电路串行编程
增强型低电压编程
通过两个引脚进行电路调试
