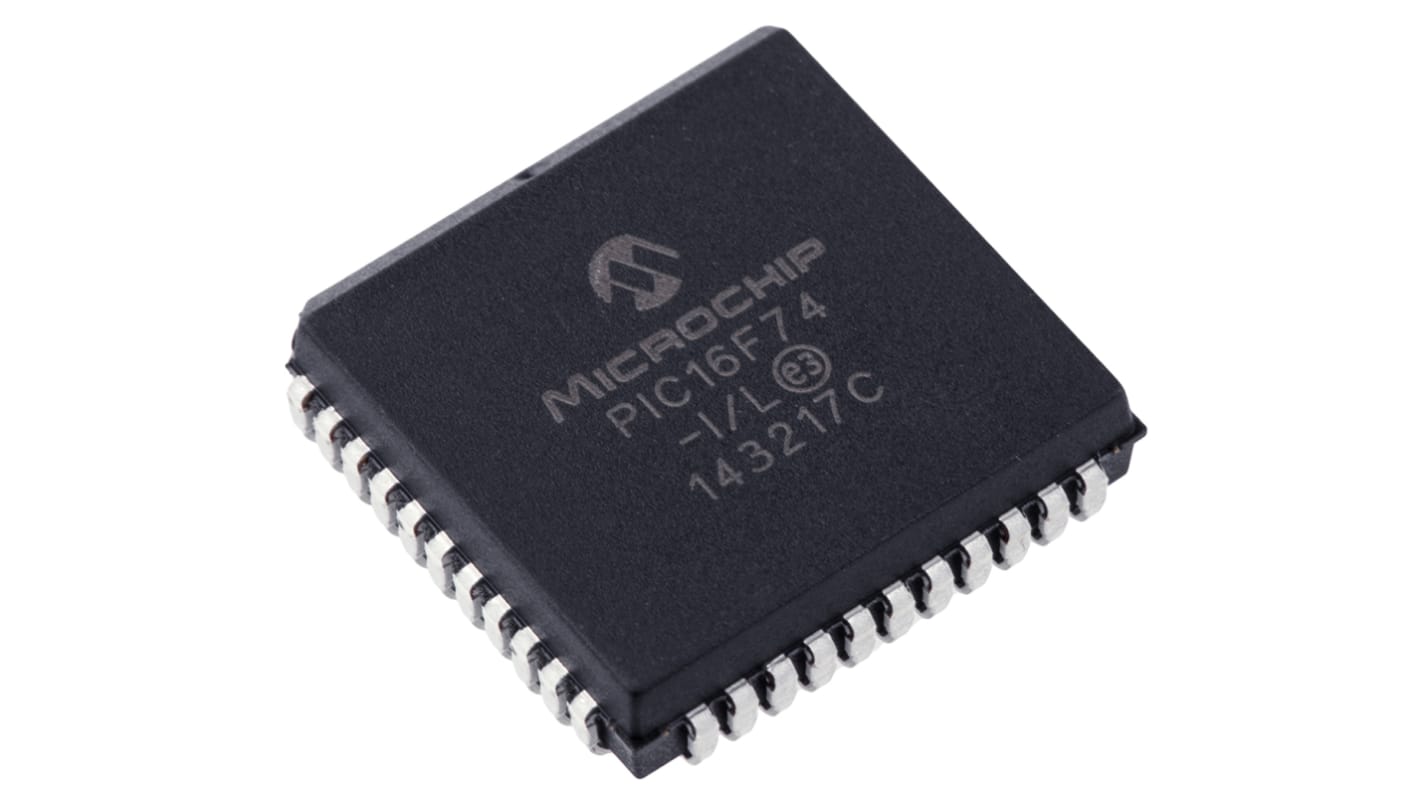

Microchip PIC16F74 8 bit 微控制器, PIC内核, 44引脚, PLCC, 最大20 MHz, 7kB 闪存, 192 bit RAM
- RS 库存编号:
- 467-1369P
- 制造商零件编号:
- PIC16F74-I/L
- 制造商:
- Microchip
可享批量折扣
小计 7 件 (按管提供)*
¥395.01
(不含税)
¥446.39
(含税)
暂时缺货
- 在 2026年1月22日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 |
|---|---|
| 7 - 13 | RMB56.43 |
| 14 + | RMB55.20 |
* 参考价格
- RS 库存编号:
- 467-1369P
- 制造商零件编号:
- PIC16F74-I/L
- 制造商:
- Microchip
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Microchip | |
| 系列 | PIC16F74 | |
| 产品类型 | 微控制器 | |
| 系列名称 | PIC16F | |
| 封装类型 | PLCC | |
| 包装类型 | PLCC | |
| 安装类型 | 贴片 | |
| 引脚数目 | 44 | |
| 装置核芯 | PIC | |
| 数据总线宽度 | 8bit | |
| 程序存储器大小 | 4K x 14 字 | |
| 最大频率 | 20MHz | |
| 最高时钟频率 | 20MHz | |
| 内存大小 | 192 B | |
| USB通道 | 0 | |
| 最大电源电压 | 5.5V | |
| 最大功耗 Pd | 1W | |
| 可编程 I/O 数目 | 33 | |
| 最低工作温度 | -40°C | |
| PWM单元数目 | 2 x 10 bit | |
| 最高工作温度 | +85°C | |
| 长度 | 16.66mm | |
| 宽度 | 16.66mm | |
| 标准/认证 | RoHS | |
| 高度 | 3.68mm | |
| SPI通道数目 | 1 | |
| CAN通道数目 | 0 | |
| UART通道数目 | 0 | |
| 典型工作电源电压 | 4 → 5.5 V | |
| USART 通道数量 | 1 | |
| I2C通道数目 | 1 | |
| 最低电源电压 | 2V | |
| 程序存储器类型 | 闪存 | |
| 计时器数目 | 3 | |
| 汽车标准 | 否 | |
| 模数转换器 | 8 x 8 位 | |
| 指令集结构 | RISC | |
| 尺寸 | 16.66 x 16.66 x 3.68mm | |
| LIN 通道数量 | 0 | |
| 以太网通道数目 | 0 | |
| PCI通道数目 | 0 | |
| 脉冲宽度调制 | 2 （ 10 位）（ ccp ） | |
| 模数转换器单元数目 | 1 | |
| 选择全部 | ||
|---|---|---|
品牌 Microchip | ||
系列 PIC16F74 | ||
产品类型 微控制器 | ||
系列名称 PIC16F | ||
封装类型 PLCC | ||
包装类型 PLCC | ||
安装类型 贴片 | ||
引脚数目 44 | ||
装置核芯 PIC | ||
数据总线宽度 8bit | ||
程序存储器大小 4K x 14 字 | ||
最大频率 20MHz | ||
最高时钟频率 20MHz | ||
内存大小 192 B | ||
USB通道 0 | ||
最大电源电压 5.5V | ||
最大功耗 Pd 1W | ||
可编程 I/O 数目 33 | ||
最低工作温度 -40°C | ||
PWM单元数目 2 x 10 bit | ||
最高工作温度 +85°C | ||
长度 16.66mm | ||
宽度 16.66mm | ||
标准/认证 RoHS | ||
高度 3.68mm | ||
SPI通道数目 1 | ||
CAN通道数目 0 | ||
UART通道数目 0 | ||
典型工作电源电压 4 → 5.5 V | ||
USART 通道数量 1 | ||
I2C通道数目 1 | ||
最低电源电压 2V | ||
程序存储器类型 闪存 | ||
计时器数目 3 | ||
汽车标准 否 | ||
模数转换器 8 x 8 位 | ||
指令集结构 RISC | ||
尺寸 16.66 x 16.66 x 3.68mm | ||
LIN 通道数量 0 | ||
以太网通道数目 0 | ||
PCI通道数目 0 | ||
脉冲宽度调制 2 （ 10 位）（ ccp ） | ||
模数转换器单元数目 1 | ||
该产品为定制化产品，不可取消或退货，并遵循RS销售条款和条件。
PIC16F73/74/76/77 8 位闪存微控制器
Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F73/74/76/77 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器和 368 字节 RAM。
微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
22 个输入/输出引脚 – PIC16F73/76 型号
33 个输入/输出引脚 – PIC16F74/77 型号
通电重置 (POR)
通电计时器 (PWRT)
振荡器启动计时器 (OST)
掉电重置 (BOR)
监控器计时器 (WDT)
在线串行编程 (ICSP)
在线调试 (ICD)
外设
8 位模拟到数字转换器 (ADC) - PIC16F73/76 5 通道、PIC16F74/77 8 通道
两个捕获、比较、PWM (CCP) 模块
两个 8 位计时器
一个 16 位计时器
同步串行端口 (SSP)，带有 SPI 和 I2C
通用同步异步接收器发射器 (USART)
