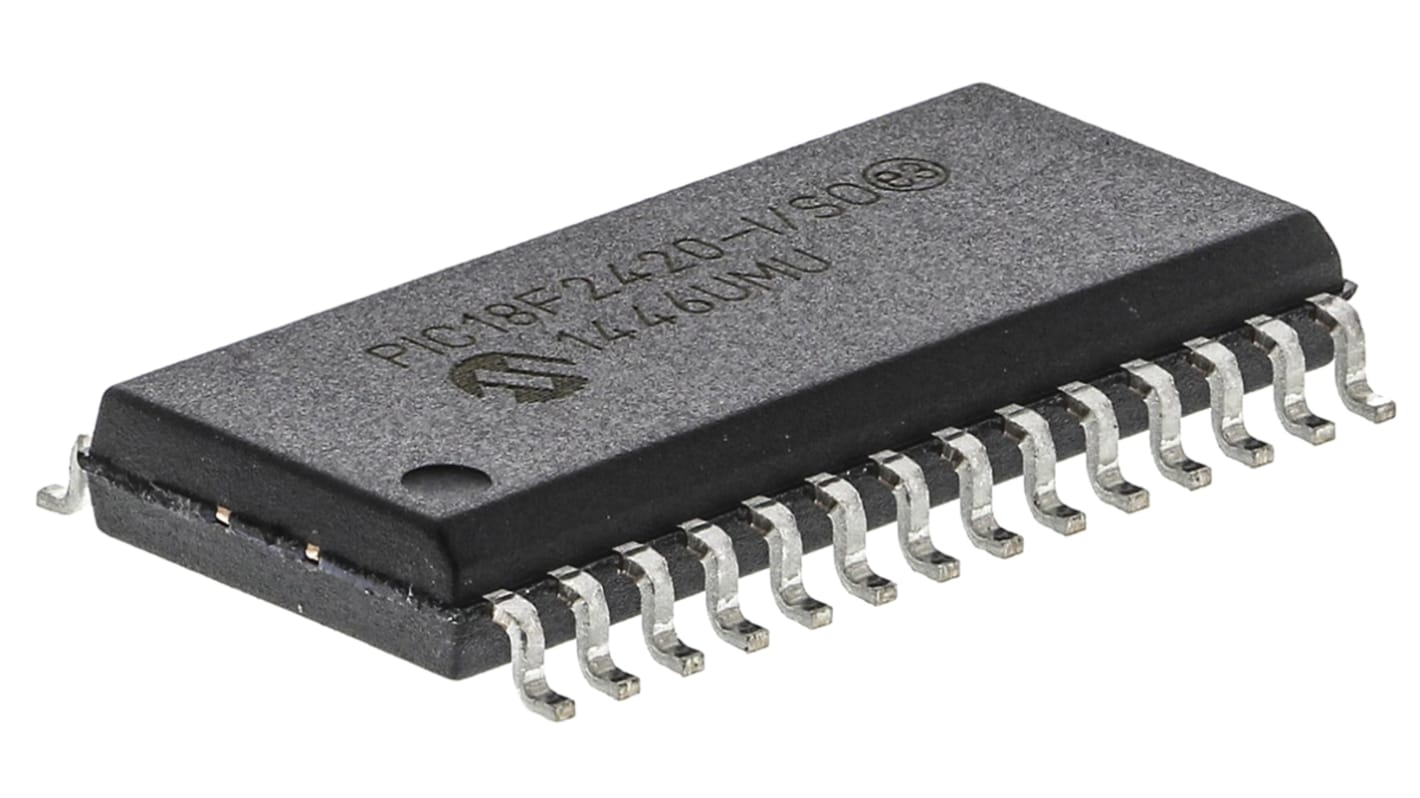

Name: Microchip PIC18F2420 8 bit 微控制器, PIC内核, 28引脚, SOIC, 最大40 MHz, 16kB 闪存, 768 bit RAM
Brand: Microchip
SKU: 623-0588P
Price: 50.26 CNY
Availability: InStock

PIC18F2420/2520/4420/4520 8 位微控制器

Microchip 的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。

PIC18F2420/2520/4420/4520 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级硬件堆栈和 75 指令。这些 MCU 提供高达 10 个 MIPS、多达 64 kb 的程序存储器、多达 3896 kb 的 RAM。板载可配置振荡器。

微控制器功能

40 MHz 最大 CPU 速度

75 指令 - 通过扩展指令集支持 83 指令

31 级硬件堆栈

可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz

25 个输入/输出引脚 - PIC18F2420/2520 型号

36 个输入/输出引脚 - PIC18F4420/4520 型号

nanoWatt 技术

通电重置 (POR)

通电计时器 (PWRT)

振荡器启动计时器 (OST)

掉电重置 (BOR)

延长监控计时器 (WDT)

高电压/低电压检测 (HLVD) 模块

低电压编程 (LVP)

在线串行编程 (ICSP)

在线调试 (ICD)

外设

10 位模拟到数字转换器 (ADC) - PIC18F2420/2520 型号 10 通道；PIC18F4420/4520 13 通道

一个增强型采集、比较、PWM 模块 - 仅 PIC18F4420/4520 型号

采集、比较、PWM 模块 - PIC18F2420/2520 型号 x 2、PIC18F4420/4520 型号 x 1

两个比较器

一个 8 位计时器

三个 16 位计时器

主同步串行端口 (MSSP) 模块，带有 SPI 和 I2C

增强型可寻址通用同步异步接收器发送器 (EUSART)

单位	每单位
7 - 13	RMB44.48
14 +	RMB43.53

选择全部	属性	值
	品牌	Microchip
	系列	PIC18F2420
	产品类型	微控制器
	包装类型	SOIC
	安装类型	表面
	引脚数目	28
	装置核芯	PIC
	数据总线宽度	8bit
	程序存储器大小	16kB
	接口类型	SPI
	最高时钟频率	40MHz
	内存大小	768bit
	最大电源电压	5.5V
	最低工作温度	-40°C
	可编程 I/O 数目	25
	最大功耗 Pd	800mW
	模拟比较器	2
	最高工作温度	85°C
	宽度	7.5 mm
	标准/认证	No
	高度	2.35mm
	长度	17.9mm
	最低电源电压	1.8V
	模数转换器	10 x 10 Bit
	汽车标准	否
	计时器数目	4
	程序存储器类型	闪存
	指令集结构	RISC
	Distrelec Product Id	17387376

	选择全部
	品牌 Microchip
	系列 PIC18F2420
	产品类型微控制器
	包装类型 SOIC
	安装类型表面
	引脚数目 28
	装置核芯 PIC
	数据总线宽度 8bit
	程序存储器大小 16kB
	接口类型 SPI
	最高时钟频率 40MHz
	内存大小 768bit
	最大电源电压 5.5V
	最低工作温度 -40°C
	可编程 I/O 数目 25
	最大功耗 Pd 800mW
	模拟比较器 2
	最高工作温度 85°C
	宽度 7.5 mm
	标准/认证 No
	高度 2.35mm
	长度 17.9mm
	最低电源电压 1.8V
	模数转换器 10 x 10 Bit
	汽车标准否
	计时器数目 4
	程序存储器类型闪存
	指令集结构 RISC
	Distrelec Product Id 17387376
