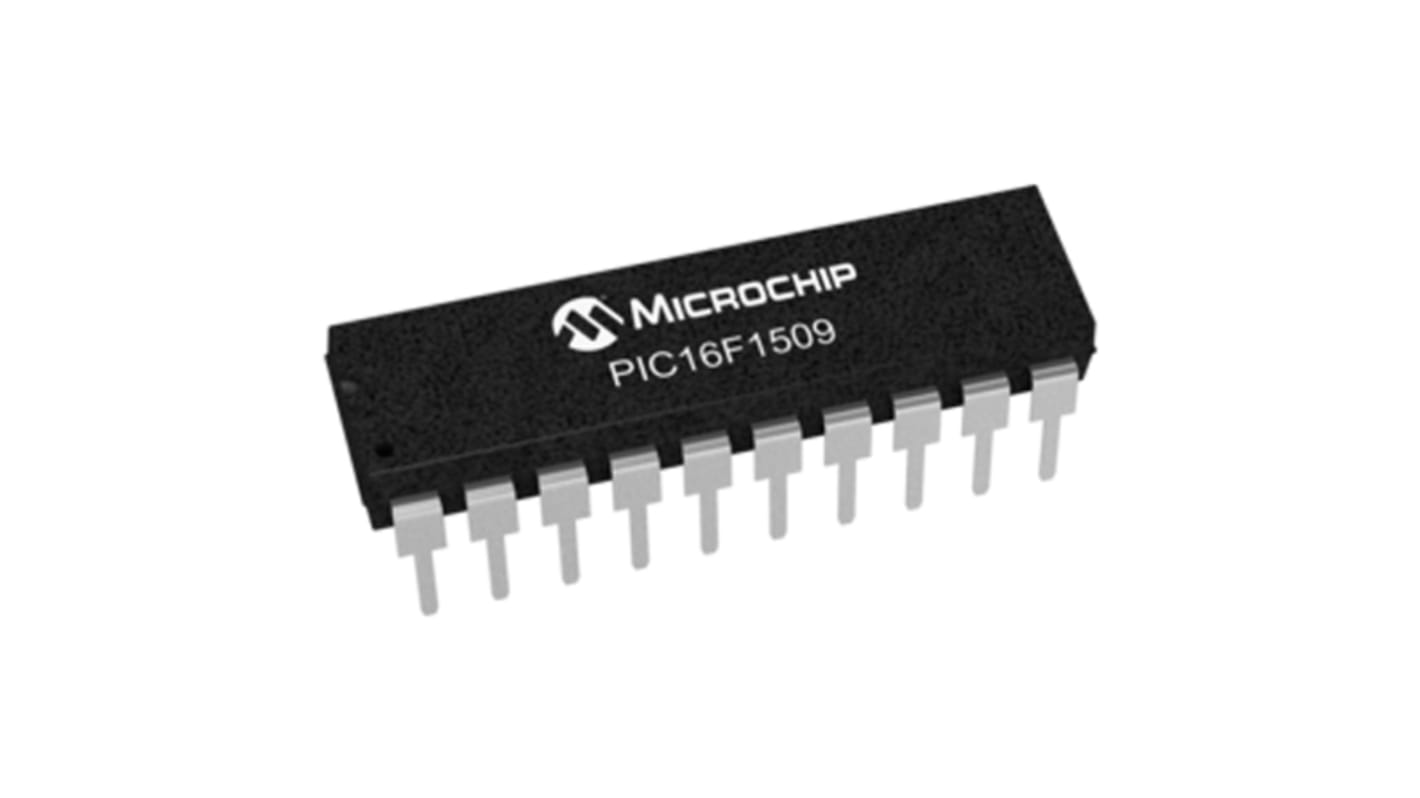

Microchip PIC16F1509 8 bit 微控制器, PIC内核, 20引脚, PDIP, 最大20 MHz, 14kB 闪存, 512 bit RAM

View all 单片机
暂时无法供应
抱歉，我们不知道何时会有货
Packaging Options:
RS Stock No.:
761-7494P
Mfr. Part No.:
PIC16F1509-E/P
Brand:
Microchip
Find similar products by selecting one or more attributes.
Select all

品牌

Microchip

产品类型

微控制器

系列

PIC16F1509

包装类型

PDIP

安装类型

通孔

引脚数目

20

装置核芯

PIC

数据总线宽度

8bit

程序存储器大小

14kB

最高时钟频率

20MHz

内存大小

512bit

最大电源电压

5.5V

模拟比较器

2

最低工作温度

-40°C

DAC

1 x 5 Bit

可编程 I/O 数目

18

最大功耗 Pd

800mW

最高工作温度

125°C

标准/认证

No

宽度

7.11 mm

长度

26.92mm

高度

4.95mm

最低电源电压

2.3V

计时器数目

3

程序存储器类型

闪存

模数转换器

12 x 10 Bit

指令集结构

RISC

汽车标准

ISO/TS 16949

PIC16F1508/1509 8 位闪存微控制器


Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F1508/1509 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 可提供高达 5 MIP、14 千字节的程序存储器，数据存储器为 512 字节 RAM。 板载可配置振荡器，精确度为 ±1%。

微控制器功能


最大 20 MHz CPU 速度

49 个指令

16 级硬件堆栈

16 MHz 内部振荡器 - 可选频率范围 16 MHz 至 32 kHz

18 个输入/输出引脚

XLP 技术

通电重置 (POR)

通电计时器 (PWRT)

可编程低功率掉电重置 (LPBOR)

延长监控计时器 (WDT)

在线串行编程 (ICSP)

在线调试 (ICD)

外设


12 通道 10 位模拟到数字转换器 (ADC)

5 位数字到模拟转换器 (DAC)

两个比较器

电压参考

两个 8 位计时器

一个 16 位计时器

四个 10 位 PWM 模块

主同步串行端口 (MSSP)，带有 SPI 和 I2C

增强型通用同步异步接收器发射器 (EUSART)

四个可配置逻辑单元 (CLC) 模块

数字控制振荡器 (NCO)

互补波形发生器 (CWG)
