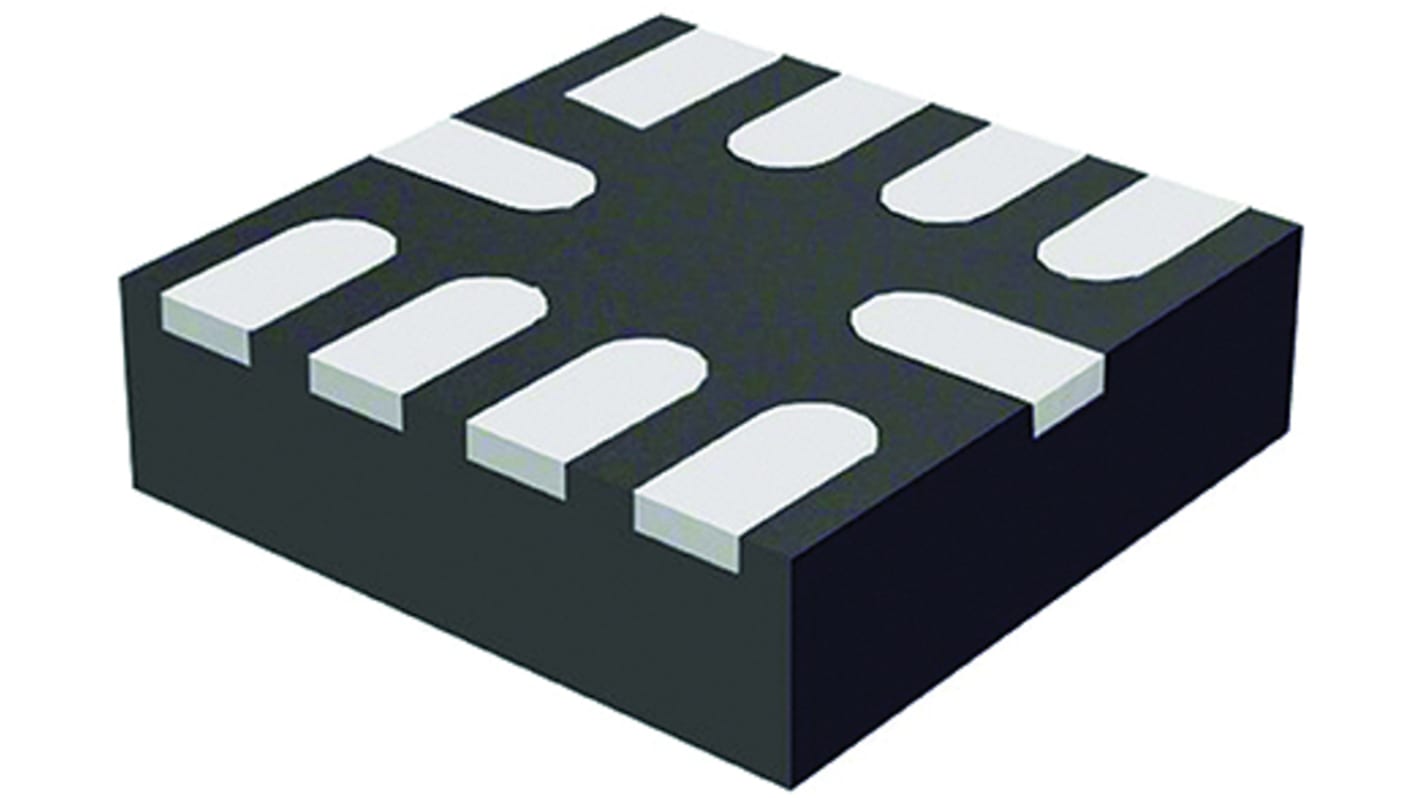

Vishay 模拟SPDT开关, 10针, CMOS逻辑, 2元件/芯片, miniQFN, 表面安装, DG2735A系列
- RS 库存编号:
- 164-8163
- 制造商零件编号:
- DG2735ADN-T1-GE4
- 制造商:
- Vishay
可享批量折扣
查看批量定价选项小计（1 包，共 10 件）*
RMB46.75
(不含税)
RMB52.83
(含税)
有库存
- 240 件将从其他地点发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 10 - 740 | RMB4.675 | RMB46.75 |
| 750 - 1490 | RMB4.533 | RMB45.33 |
| 1500 + | RMB4.398 | RMB43.98 |
* 参考价格
- RS 库存编号:
- 164-8163
- 制造商零件编号:
- DG2735ADN-T1-GE4
- 制造商:
- Vishay
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Vishay | |
| 逻辑系列 | CMOS | |
| 产品类型 | 模拟SPDT开关 | |
| 每片芯片元件数目 | 2 | |
| 引脚数目 | 10 | |
| 输出类型 | CMOS | |
| 安装类型 | 表面 | |
| 配置 | 双单刀双掷 | |
| 最低电源电压 | 1.65V | |
| 包装类型 | miniQFN | |
| 最大电源电压 | 5.5V | |
| 最低工作温度 | -40°C | |
| 最大导通电阻 | 0.7Ω | |
| 最高工作温度 | 85°C | |
| 宽度 | 1.5mm | |
| 标准/认证 | RoHS | |
| 长度 | 1.9mm | |
| 高度 | 0.55mm | |
| 系列 | DG2735A | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Vishay | ||
逻辑系列 CMOS | ||
产品类型 模拟SPDT开关 | ||
每片芯片元件数目 2 | ||
引脚数目 10 | ||
输出类型 CMOS | ||
安装类型 表面 | ||
配置 双单刀双掷 | ||
最低电源电压 1.65V | ||
包装类型 miniQFN | ||
最大电源电压 5.5V | ||
最低工作温度 -40°C | ||
最大导通电阻 0.7Ω | ||
最高工作温度 85°C | ||
宽度 1.5mm | ||
标准/认证 RoHS | ||
长度 1.9mm | ||
高度 0.55mm | ||
系列 DG2735A | ||
汽车标准 否 | ||
Vishay DG2735A系列模拟单刀双掷开关,高度0.55 mm,长度1.9 mm - DG2735ADN-T1-GE4
此模拟 SPDT 开关是一款紧凑型双单极双掷开关,专为电子系统中的低电压信号布线而设计。它从低电源运行,适用于表面贴装组装,提供CMOS兼容输出,可在便携式设备和控制设备中直接接口。
特性和优点：
• 低导通电阻 0.7Ω 可提高信号完整性并减少损耗 • 工作电压为 1.65-5.5 V,支持低电压系统 • 温度范围为 -40°C 至 85°C,可广泛用于环境 • 双 SPDT 配置提供两个独立通道 • 表面贴装 miniQFN 10 针封装可最大限度减少电路板占地面积 • CMOS逻辑系列确保与数字控制直接兼容
应用
• 适用于便携式电子设计中的信号布线 • 适用于自动化控制模块中的输入选择 • 用于测量和测试设备的通道切换 • 可用于多路复用音频或低频模拟信号
在 PCB 上需要哪种安装方法?
它设计用于表面贴装,使用miniQFN 10针封装,用于回流焊。
每个设备提供多少开关元件?
该设备在单芯片上包含两个单独的 SPDT 元件,用于双通道切换。
哪些封装尺寸会影响布局规划?
封装主体尺寸为 1.9 x 1.5 mm,最大组件高度为 0.55 mm,可实现紧凑的组件间距。
哪些逻辑电平可靠地驱动开关?
作为一款 CMOS 设备,它接受其电源范围内的标准 CMOS 驱动,与 1.65-5.5V 导轨匹配。
适用哪些环境认证或限制?
该部件符合 RoHS 要求,未按汽车标准分类。
