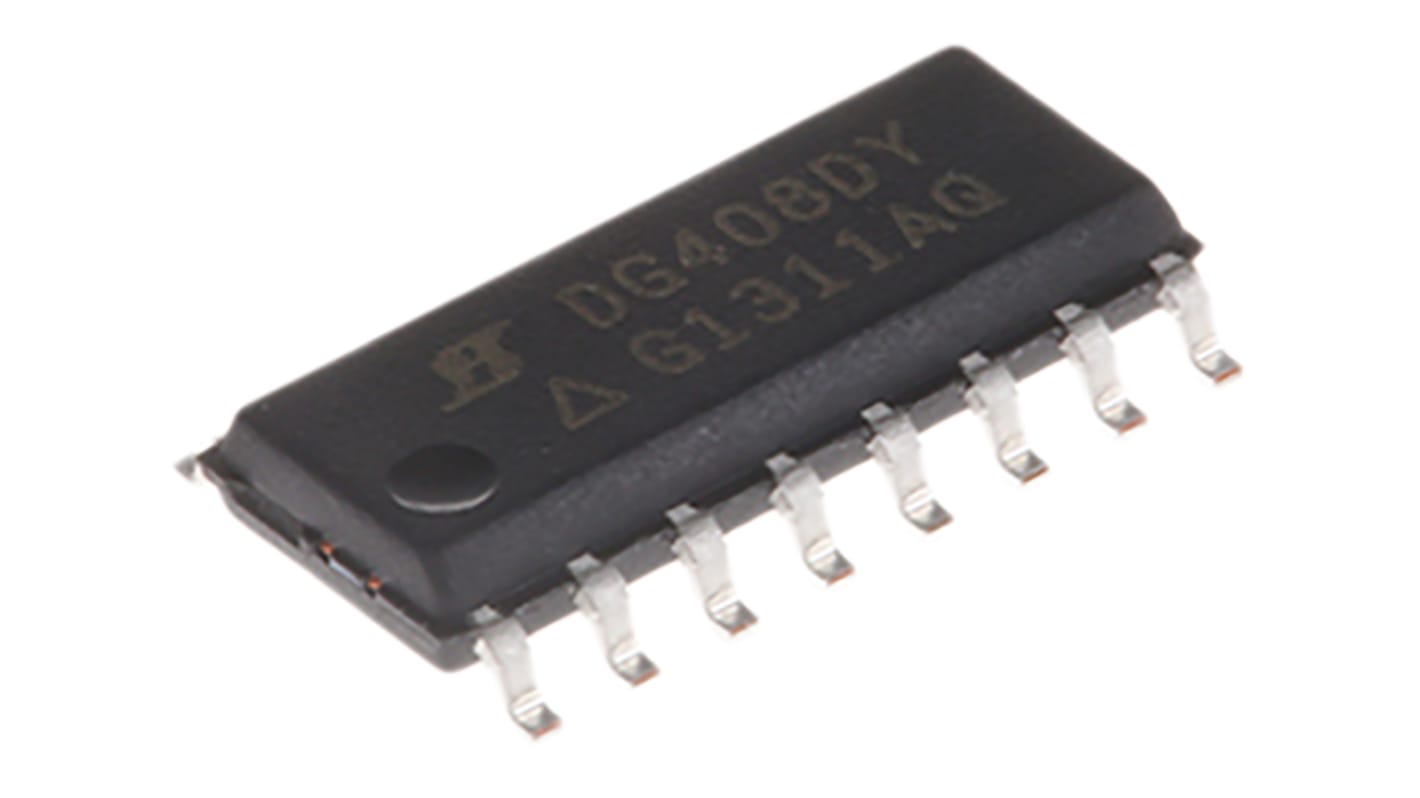

Vishay 多路复用器, 16针, CMOS逻辑, 1元件/芯片, SOIC, 表面安装, DG408系列

RS 库存编号:: 710-4792P
制造商零件编号:: DG408DY-T1-E3
制造商:: Vishay

Vishay 多路复用器, 16针, CMOS逻辑, 1元件/芯片, SOIC, 表面安装, DG408系列

可享批量折扣

查看批量定价选项

小计 625 件 (以卷装提供)*

RMB6,926.25

(不含税)

RMB7,826.875

在 2027年1月12日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位	每单位
625 - 1245	RMB11.082
1250 +	RMB10.752

* 参考价格

RS 库存编号:: 710-4792P
制造商零件编号:: DG408DY-T1-E3
制造商:: Vishay

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Vishay
	产品类型	多路复用器
	逻辑系列	CMOS
	每片芯片元件数目	1
	引脚数目	16
	输出类型	CMOS/TTL
	安装类型	表面
	配置	单 8:1
	包装类型	SOIC
	最低电源电压	5V
	最大电源电压	36V
	最低工作温度	-40°C
	多路器开关芯片	多路复用器
	最大导通电阻	125Ω
	最高工作温度	85°C
	系列	DG408
	高度	1.55mm
	宽度	4mm
	标准/认证	No
	长度	10mm
	汽车标准	否

	选择全部
	品牌 Vishay
	产品类型多路复用器
	逻辑系列 CMOS
	每片芯片元件数目 1
	引脚数目 16
	输出类型 CMOS/TTL
	安装类型表面
	配置单 8:1
	包装类型 SOIC
	最低电源电压 5V
	最大电源电压 36V
	最低工作温度 -40°C
	多路器开关芯片多路复用器
	最大导通电阻 125Ω
	最高工作温度 85°C
	系列 DG408
	高度 1.55mm
	宽度 4mm
	标准/认证 No
	长度 10mm
	汽车标准否

Vishay DG408 系列多路复用器,单 8:1 配置,5 V 最小电源电压 - DG408DY-T1-E3

此多路复用器是模拟信号选择器,设计用于将八个输入中的一个路由到电子系统中的单个输出。它在 CMOS 逻辑系列内运行,并以表面贴装 16 针 SOIC 封装提供,用于紧凑型板级集成。该设备适用于工业和电子项目中的宽电源范围和温度范围内的控制和开关任务。

特性和优点：

• 125Ω 典型导通电阻可确保低信号损耗和完整性
• 5V-36V 电源范围支持低电压和高电压系统
• 单 8:1 配置可简化多通道选择
• CMOS/TTL 兼容输出,易于与逻辑电路接口
• -40°C 至 85°C 额定值,可在恶劣环境中运行

应用

• 适用于自动化系统中的模拟传感器多路复用
• 特别适用于数据采集设备中的通道选择
• 用于在控制面板和仪器仪表中布线信号
• 可用于测量和测试架中的输入选择

哪些包装因素会影响电路板布局?

该设备采用 16 针 SOIC 表面贴装封装,采用紧凑封装,适用于密集的 PCB 设计和自动化组装过程。

逻辑系列对接口有何影响?

它基于 CMOS,带 CMOS/TTL 输出,可与一系列逻辑电平直接接口,同时保持低静态功耗。

运行期间应承受哪些热条件?

它专为在 -40°C 至 85°C 的环境温度范围内工作而设计,可在低温和高温装置中部署。

每片芯片有多少个开关元件?

该组件包含一个多路复用器元件,提供一个有源 8 至 1 切换功能。

哪些机械尺寸与面板设计人员相关?

封装宽度为 4 mm,长度为 10 mm,组件高度为 1.55 mm,提供间隙和堆叠考虑。
