Revolution PI PLC输入输出模块, 12 → 24 v 直流, 数字输入, 数字、PWM输出, 用于revolution pi connect 、 revolution pi core, RevPI DIO
- RS Stock No.:
- 181-1143
- Distrelec Article No.:
- 301-50-753
- Mfr. Part No.:
- PR100197
- Brand:
- Revolution PI
Subtotal (1 unit)*
¥1,900.37
(exc. VAT)
¥2,147.42
(inc. VAT)
有库存
- 另外 8 件在 2025年12月15日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
Units | Per unit |
|---|---|
| 1 + | RMB1,900.37 |
*price indicative
- RS Stock No.:
- 181-1143
- Distrelec Article No.:
- 301-50-753
- Mfr. Part No.:
- PR100197
- Brand:
- Revolution PI
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| 品牌 | Revolution PI | |
| 配件类型 | PLC输入输出模块 | |
| 系列 | RevPI DIO 14IO | |
| 输入数目 | 14 | |
| 输入类型 | 数字 | |
| 输出数目 | 14 | |
| 输出类型 | 数字、PWM | |
| 适用于 | revolution pi connect 、 revolution pi core | |
| 电源电压 | 12 → 24 v 直流 | |
| 输出电流 | 100 mA, 500 mA | |
| 安装类型 | DIN 导轨 | |
| 最高工作温度 | +55°C | |
| 尺寸 | 96 x 22.5 x 110.5 mm | |
| Select all | ||
|---|---|---|
品牌 Revolution PI | ||
配件类型 PLC输入输出模块 | ||
系列 RevPI DIO 14IO | ||
输入数目 14 | ||
输入类型 数字 | ||
输出数目 14 | ||
输出类型 数字、PWM | ||
适用于 revolution pi connect 、 revolution pi core | ||
电源电压 12 → 24 v 直流 | ||
输出电流 100 mA, 500 mA | ||
安装类型 DIN 导轨 | ||
最高工作温度 +55°C | ||
尺寸 96 x 22.5 x 110.5 mm | ||
- COO (Country of Origin):
- DE

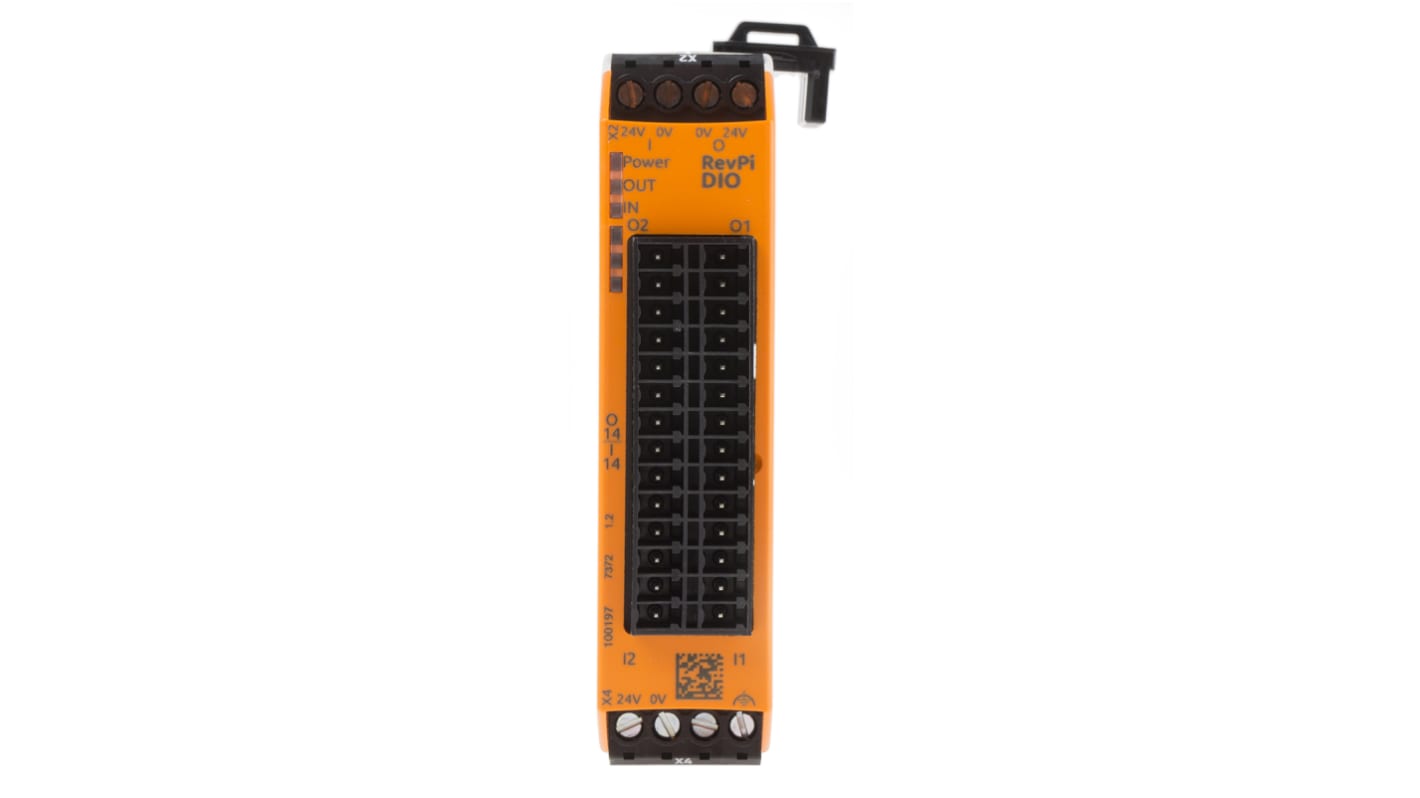

Revolution Pi DIO - 由 Raspberry Pi 提供支持
RevPi DIO 具有 14 路数字输入和 14 路数字输出，为您提供更佳的系统和应用通用性。DIO 提供多种工业自动化解决方案，可与 RevPi Core/Core3 系列匹配。作为 Revolution Pi 用户，您将可以访问围绕解决方案设置的社区，帮助您在您的工作空间中加入创新。
特点和优势
• PiBridge 逻辑电路（自己供电）之间的电化分离，可防止极性反接、过电压和瞬态电压或电流干扰粘结，符合 EN61131-2 标准。
• PiBridge 通过 PiControl 驱动器与 RevPi 核芯的中心处理图像循环交换。根据这些交换，也将循环传输任何可能的错误条件和配置数据。
• 直流输入具有 24 V 电源电压的电压阈值，符合 EN61131-2 类型 1 和 3 的输入定义。您的输入电流上限最大为 2.4mA。
• 可调节低通滤波有助于防止输入信号反弹。过滤器适用于所有输入或全不适用。所有输入受保护，可防止任何 ESD 干扰，包括脉冲和浪涌，符合 EN61131-2 标准。
• 在 DIO 上启用 SPI 数据交换监控。如果检测到无 SPI 流量，同时输出电源降至过低或输出电路过热，也可在安全状态下运行。
• 输出不仅来自数字信号，也来自脉冲宽度调制 PWM 信号
• PiBridge 通过 PiControl 驱动器与 RevPi 核芯的中心处理图像循环交换。根据这些交换，也将循环传输任何可能的错误条件和配置数据。
• 直流输入具有 24 V 电源电压的电压阈值，符合 EN61131-2 类型 1 和 3 的输入定义。您的输入电流上限最大为 2.4mA。
• 可调节低通滤波有助于防止输入信号反弹。过滤器适用于所有输入或全不适用。所有输入受保护，可防止任何 ESD 干扰，包括脉冲和浪涌，符合 EN61131-2 标准。
• 在 DIO 上启用 SPI 数据交换监控。如果检测到无 SPI 流量，同时输出电源降至过低或输出电路过热，也可在安全状态下运行。
• 输出不仅来自数字信号，也来自脉冲宽度调制 PWM 信号
应用
• 汽车领域
• 能源领域
• 照明领域
• 家庭自动化
• 能源领域
• 照明领域
• 家庭自动化
通过此数字输入/输出模块，RevPi 核芯可以扩展 14 个数字输入和 14 个数字输出，为小型工业控制器创建了先决条件。通过顶部连接器，扩展模块连接至 RevPi 核芯。连接器包括在此扩展模块的交货清单上。
