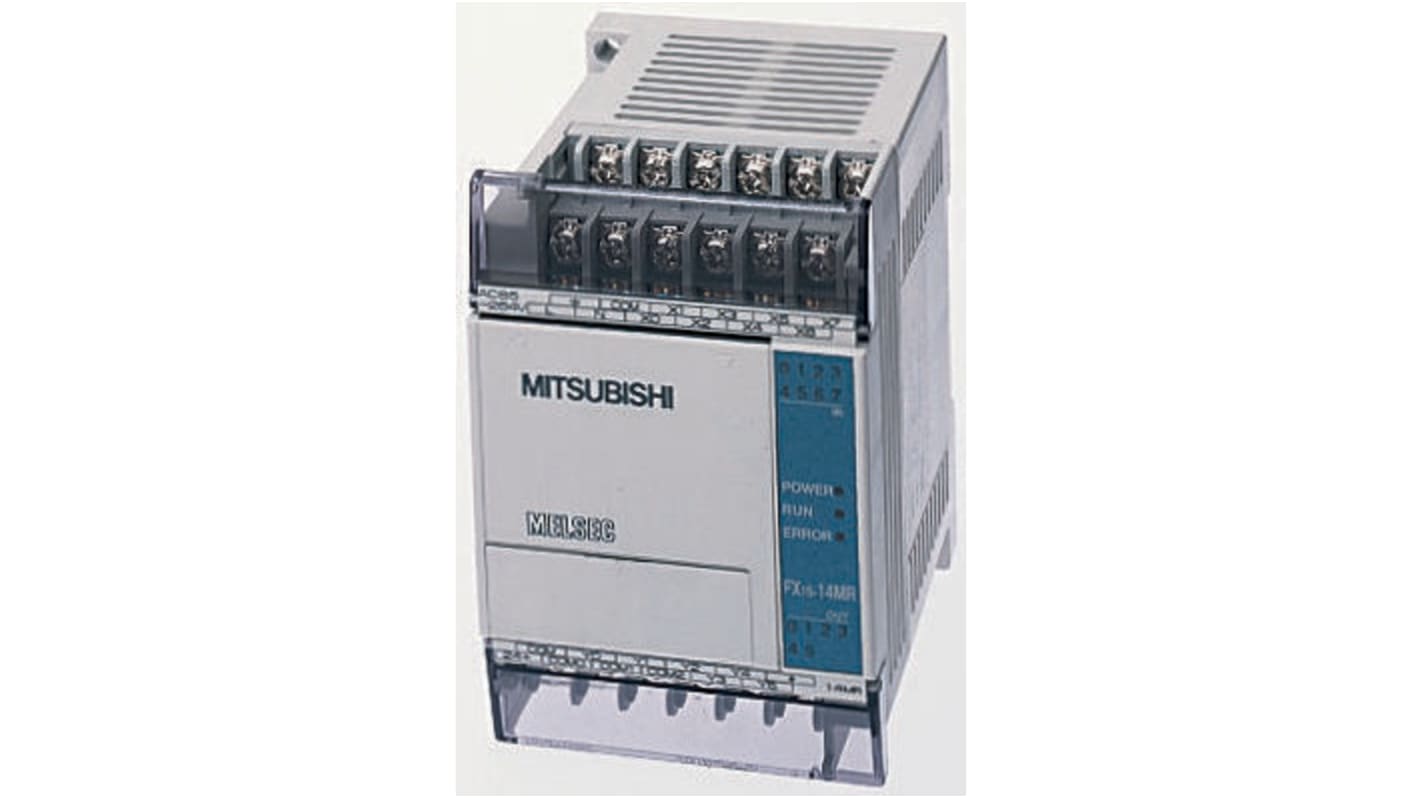

Mitsubishi PLC CPU, FX1S系列, 用于FX1S 系列, 继电器输出, 12（数字）输入

以超小型程序包提供强大的控制功能。 特别适合未来不需要扩展功能的较少输入/输出应用。 除已列出的特征外，FX1S 还提供：

可选择 10、14、20 和 30 固定输入/输出大小
85 个应用指令、512 个辅助继电器、64 个计时器、32 个计数器、256 个数据寄存器
2000 步 EEPROM 程序存储器（不需要备电电池）

Mitsubishi FX1S、FX1N 和 FX2N 基座

FX 系列 PLC 传承了公认的开发经验，时间跨度超过 10 年。 三种最新型号（FX1S、FX1N 和 FX2N）提供多种处理速度、大量应用（复杂）指令和选项（从 10 个输入/输出到多达 256 个输入输出）。有关合适的数字、模拟和通信扩展模块及编程软件，请参见以下系列。

以下特征为三种型号共有：

全部具有 24V 直流输入，可配置为阱电流或源电流
27 个基本指令
使用可选 RS-232、RS-422 和 RS-485 模块，可进行联网/通信
60kHz 高速计数器
DIN 导轨或表面安装
密码安全
内置实时时钟和运行/停止开关
可选择继电器或晶体管输出型号
继电器输出额定为 240V 交流或 30V 直流，每点最大值可达 2A
晶体管输出额定为 5V 至 30V 交流，每点最大值可达 0.5A
使用 GX Developer FX 软件编程，库存号 399-7806
可选择交流或直流供电型号（FX2N 仅使用交流电）
交流型电源电压 100-240V 交流 +10% -15%，50/60Hz
直流型电源电压 24V 直流 +20% -15%

此外，这些特征对 FX1N 和 FX1S 也通用：

0.55 至 0.7μs/基本指令处理速度
提供可选数据显示器，库存号 383-0258
两个内置电位计，用于调整计时器等装置
24V 直流 400mA 输出，适用于交流供电装置上的传感器等
