Infineon BTS50010-1TAE DBTVS, 固态继电器 评估测试板, Relay芯片

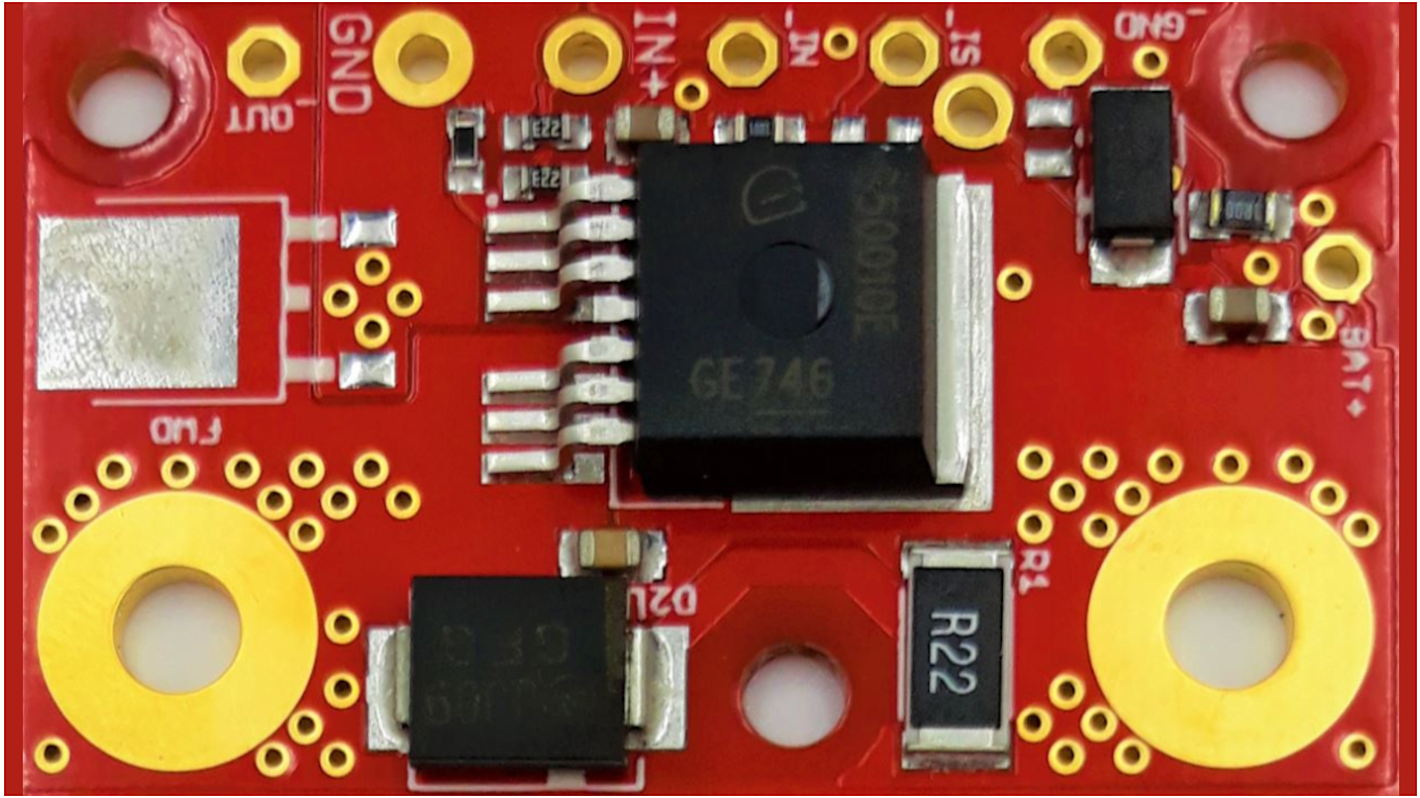

12V 保护开关板配有 Power PROFET™ 系列的超低欧姆智能高压侧电源开关 - BTS50010-1TAE，它用作固态继电器 (SSR)，可驱动踏板车或发动机小于 150 cc 的摩托车的启动电机，布线长度不超过 3 m。其典型 RDS(on) 为 1.0 mΩ，可驱动高达 40 A 的标称直流，具备高达 250 A 的浪涌耐受能力。该演示板非常紧凑 (44.5 mm x 26.5 mm)，是一种优化空间的解决方案。该演示板上已组装了 D2 和 R1，用于在启动电机处于失速状态，而 Power PROFET™ 关断的最坏情况下提供保护，电流最高可达 250 A。我们还提供不组装 D2 和 R2 的附加电路板。
