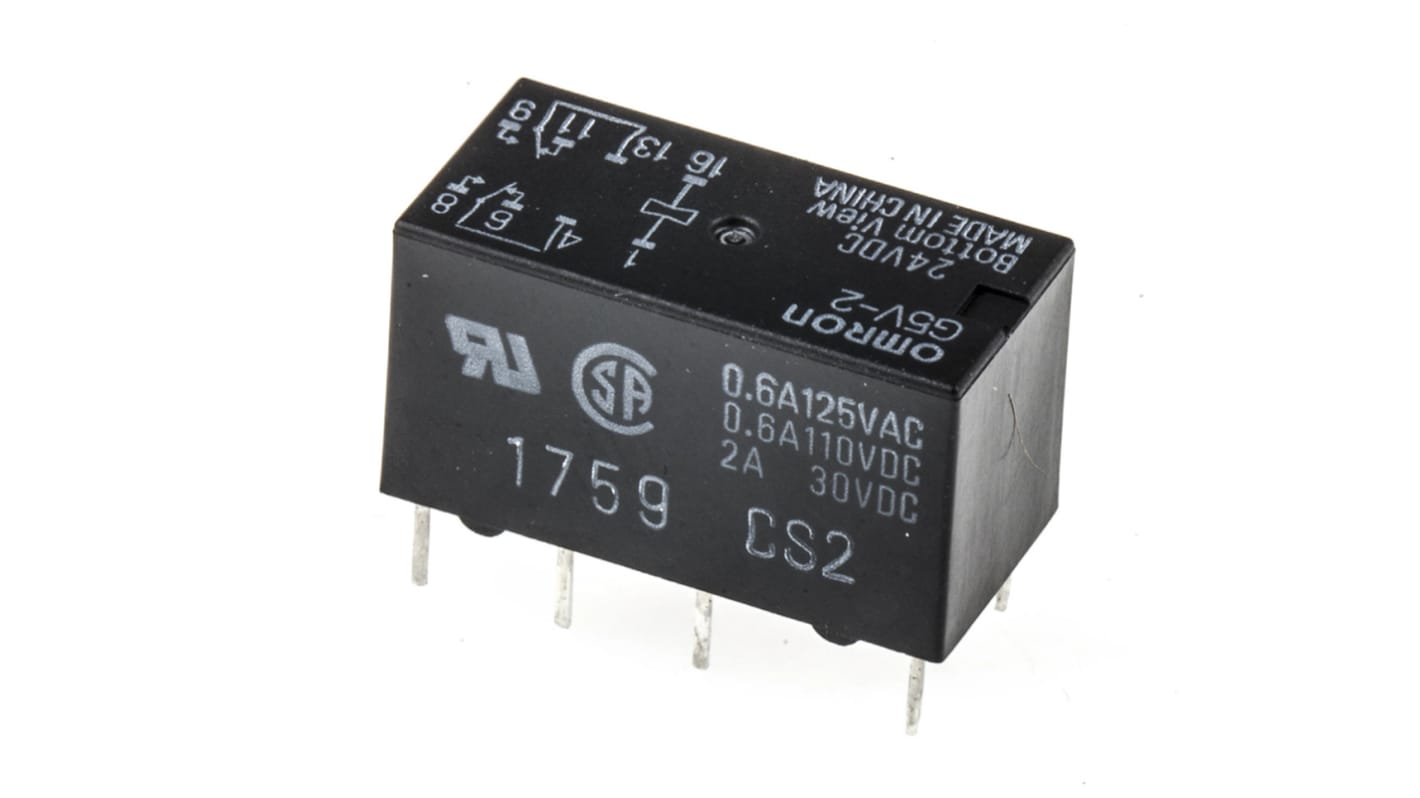

Omron 信号继电器, 24V 直流线圈, DPDT, PCB安装, 2A切换, MT系列
- RS 库存编号:
- 369-517
- Distrelec 货号:
- 137-06-942
- 制造商零件编号:
- G5V-2 DC24
- 制造商:
- Omron
可享批量折扣
小计（1 件）*
¥22.81
(不含税)
¥25.78
(含税)
库存信息目前无法查询
单位 | 每单位 |
|---|---|
| 1 - 24 | RMB22.81 |
| 25 - 99 | RMB22.36 |
| 100 - 249 | RMB21.65 |
| 250 - 499 | RMB21.13 |
| 500 + | RMB20.66 |
* 参考价格
- RS 库存编号:
- 369-517
- Distrelec 货号:
- 137-06-942
- 制造商零件编号:
- G5V-2 DC24
- 制造商:
- Omron
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Omron | |
| 线圈电压 | 24V 直流 | |
| 触点配置 | DPDT | |
| 安装类型 | PCB | |
| 最大切换电流 直流 | 2 A | |
| 最大切换电压 交流 | 125V | |
| 最大切换电压 直流 | 125V | |
| 系列 | MT | |
| 最大切换功率 直流 | 60 W | |
| 长度 | 20.2mm | |
| 闭锁 | 否 | |
| 深度 | 10mm | |
| 高度 | 11.5mm | |
| 尺寸 | 20.5 x 10 x 11.5mm | |
| 端子类型 | 通孔 | |
| 应用 | 信号 | |
| 切换电流 | 2A | |
| 极数 | 2 | |
| 电气寿命 | 10^5 次操作 | |
| 触点材料 | 镀金 | |
| 继电器切换分类 | 微型继电器 | |
| 工作温度范围 | -25 → +70°C | |
| 最大切换功率 交流 | 62.5VA | |
| 最高工作温度 | +70°C | |
| 线圈电阻 | 1500Ω | |
| 线圈功率 | 500mW | |
| 特性 | 符合 FCC 第 68 部分要求，双叉触点 | |
| 最低工作温度 | -25°C | |
| 选择全部 | ||
|---|---|---|
品牌 Omron | ||
线圈电压 24V 直流 | ||
触点配置 DPDT | ||
安装类型 PCB | ||
最大切换电流 直流 2 A | ||
最大切换电压 交流 125V | ||
最大切换电压 直流 125V | ||
系列 MT | ||
最大切换功率 直流 60 W | ||
长度 20.2mm | ||
闭锁 否 | ||
深度 10mm | ||
高度 11.5mm | ||
尺寸 20.5 x 10 x 11.5mm | ||
端子类型 通孔 | ||
应用 信号 | ||
切换电流 2A | ||
极数 2 | ||
电气寿命 10^5 次操作 | ||
触点材料 镀金 | ||
继电器切换分类 微型继电器 | ||
工作温度范围 -25 → +70°C | ||
最大切换功率 交流 62.5VA | ||
最高工作温度 +70°C | ||
线圈电阻 1500Ω | ||
线圈功率 500mW | ||
特性 符合 FCC 第 68 部分要求，双叉触点 | ||
最低工作温度 -25°C | ||
- COO (Country of Origin):
- CN
G5V-2 系列
完全密封，用于浸泡清洗
符合 BT 类型 47 要求，BT 规格 4597
适用于信号切换应用
符合 BT 类型 47 要求，BT 规格 4597
适用于信号切换应用
认证
UL, CSA 符合 FCC 第 68 部分
G5V-2 24DC 超小型低信号非闭锁继电器
Omron G5V-2 24DC 是一款小型非闭锁单刀双掷继电器，特别适用于信号电路。完全密封的封装提供了对外部环境出色的耐受性。此微型继电器带有印刷电路板接线端子，切换功率在 10 μA 至 2 A 之间，并具有 2 极和高介电强度。
非闭锁继电器的特点和优势
• 标准继电器
• 适合一般用途
• 微型尺寸
• 完全密封
• 双刀双掷触点
• 印刷电路板接线端子
• 双叉横臂（金合金+银）
• 适合一般用途
• 微型尺寸
• 完全密封
• 双刀双掷触点
• 印刷电路板接线端子
• 双叉横臂（金合金+银）
线圈额定值
• 24 V 直流
• 额定电流： 20.8 mA
• 线圈电阻： 1152 Ω
• 线圈电感电枢关闭 1.98 H，电枢开启 2.63 H
• 必要工作电压最大为（额定电压的）75%
• 必要释放电压最小为（额定电压的）5%
• 最大电压为额定电压的 120%（23°C 时）
• 功耗大约为 500 mW
• 额定电流： 20.8 mA
• 线圈电阻： 1152 Ω
• 线圈电感电枢关闭 1.98 H，电枢开启 2.63 H
• 必要工作电压最大为（额定电压的）75%
• 必要释放电压最小为（额定电压的）5%
• 最大电压为额定电压的 120%（23°C 时）
• 功耗大约为 500 mW
触点额定值
• 额定负载： 0.5 A（125 V 交流），2 A（30 V 直流）
• 触点材料：包银和金
• 额定负载电流： 2 A
• 最大切换电流： 2 A
• 最大切换电压： 125 V 交流，125 V 直流
• 最大切换功率： 62.5 VA，60 W
• 允许的最小负载值在 10 V 直流时为 0.1 mA
• 触点材料：包银和金
• 额定负载电流： 2 A
• 最大切换电流： 2 A
• 最大切换电压： 125 V 交流，125 V 直流
• 最大切换功率： 62.5 VA，60 W
• 允许的最小负载值在 10 V 直流时为 0.1 mA
G5V-2 24DC 微型非闭锁继电器的其他特点
• 触点电阻：50 mΩ
• 介电强度： 1000 V 交流，50/60 Hz（1 分钟，线圈和触点之间）
• 介电强度： 750 V 交流，50/60 Hz（1 分钟，相同极性的触点之间）
• 破坏和故障抗振性： 10 至 55 至 10 Hz，0.75 mm 单振幅（1.5 mm 双振幅）
• 破坏抗冲击性： 1000 m/s²
• 故障耐冲击性： 200 m/s²
• 工作温度 -25°C 至 65°C（环境温度，无结冰）
• 约重 5 g
• 介电强度： 1000 V 交流，50/60 Hz（1 分钟，线圈和触点之间）
• 介电强度： 750 V 交流，50/60 Hz（1 分钟，相同极性的触点之间）
• 破坏和故障抗振性： 10 至 55 至 10 Hz，0.75 mm 单振幅（1.5 mm 双振幅）
• 破坏抗冲击性： 1000 m/s²
• 故障耐冲击性： 200 m/s²
• 工作温度 -25°C 至 65°C（环境温度，无结冰）
• 约重 5 g
应用：
• 电信
• 安全设备
• 安全设备
