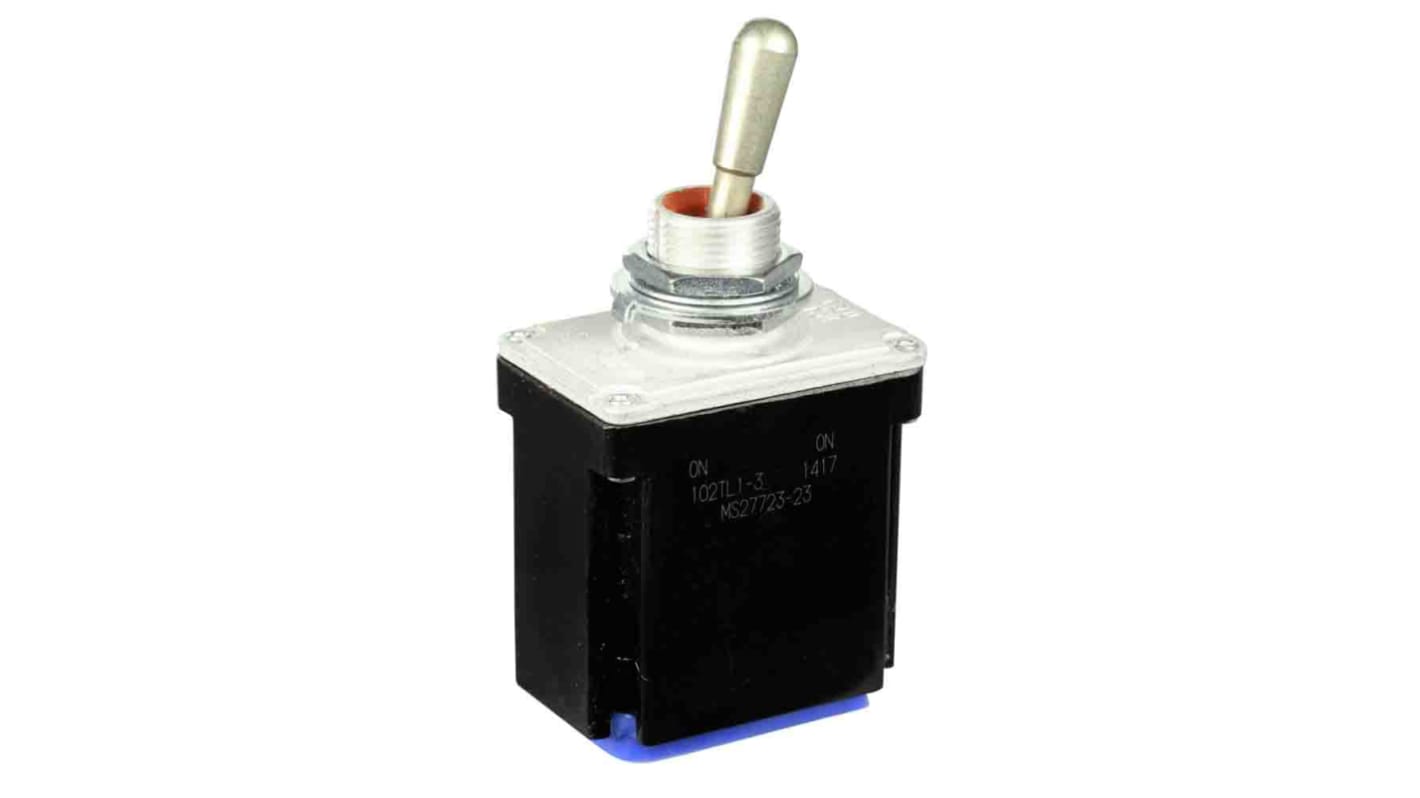

Honeywell 钮子开关, 双刀双掷, 接通 -（接通）操作, 20A 28 V 直流, 衬套安装, 电线端子

RS 库存编号:: 212-5162
Distrelec 货号:: 304-55-819
制造商零件编号:: 102TL1-3
制造商:: Honeywell

Honeywell 钮子开关, 双刀双掷, 接通 -（接通）操作, 20A 28 V 直流, 衬套安装, 电线端子

可享批量折扣

查看批量定价选项

小计（1 盒，共 20 件）*

RMB48,188.39

(不含税)

RMB54,452.88

在 2027年2月11日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

Box(es)	Per Box	每单位*
1 - 1	RMB48,188.39	RMB2,409.42
2 - 3	RMB46,260.86	RMB2,313.043
4 +	RMB44,873.04	RMB2,243.652

* 参考价格

RS 库存编号:: 212-5162
Distrelec 货号:: 304-55-819
制造商零件编号:: 102TL1-3
制造商:: Honeywell

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Honeywell
	触点配置	双刀双掷
	产品类型	钮子开关
	开关操作	接通 -（接通）
	开关触点电流	20A
	安装类型	衬套
	接端类型	电线
	照明	否
	执行器长度	17.27mm
	最低工作温度	-65°C
	触点直流电压	28V 直流
	触点交流电压	125V 交流
	最高工作温度	71°C
	开关配置	接通 -（接通）
	宽度	33.5mm
	系列	TL
	标准/认证	UL, CE, CSA
	长度	30mm
	高度	26.7mm

	选择全部
	品牌 Honeywell
	触点配置双刀双掷
	产品类型钮子开关
	开关操作接通 -（接通）
	开关触点电流 20A
	安装类型衬套
	接端类型电线
	照明否
	执行器长度 17.27mm
	最低工作温度 -65°C
	触点直流电压 28V 直流
	触点交流电压 125V 交流
	最高工作温度 71°C
	开关配置接通 -（接通）
	宽度 33.5mm
	系列 TL
	标准/认证 UL, CE, CSA
	长度 30mm
	高度 26.7mm

Datasheet - 102TL1-3

Honeywell TL系列扳钮开关,20 A开关触点电流,DPDT触点配置 - 102TL1-3

此扳钮开关是一款双位置手动开关设备,专为控制面板和设备中的衬套安装而设计。它提供双极双掷触点排列,用于工业和电气系统中的电路布线,并专为在宽环境温度范围内非照明运行而设计。

特性和优点：

• DPDT 触点排列允许同时切换两个独立电路
• 额定电流为 20 A,可处理电源电路中的大量开关电流
• 适用于交流电压控制应用的 125VAC 电压
• 支持28VDC,用于低电压直流开关任务
• 端子式 IWTS 可简化安全布线和连接完整性
• 通过UL CE CSA认证,符合公认的安全框架

应用

• 适用于电机控制面板转换操作
• 非常适合自动化控制机架中的信号布线
• 与需要双电路开关的配电模块配合使用
• 可用于机械工厂系统中的控制台
• 适用于改装带衬套安装切口的工业设备

它使用什么类型的端子布置来进行布线?

它采用 IWTS 型端子,设计用于与常见工业布线实践兼容的导线的稳健插入和固定。

在更换位置时,操作人员应预期哪种开关操作?

该机制提供开启操作,因此在切换时,每次投射将两个输出电路中的一个连接起来。

它在现场安装期间的极端温度下的性能如何?

它的工作温度范围为 -65°C 至 71°C,可用于冷室装置和中等温度外壳。

哪种执行器外形尺寸适合前面板人机工程学?

执行器从安装面投射 17.27 mm,提供明显的杠杆,可用于手动操作,无需额外的延长附件。
