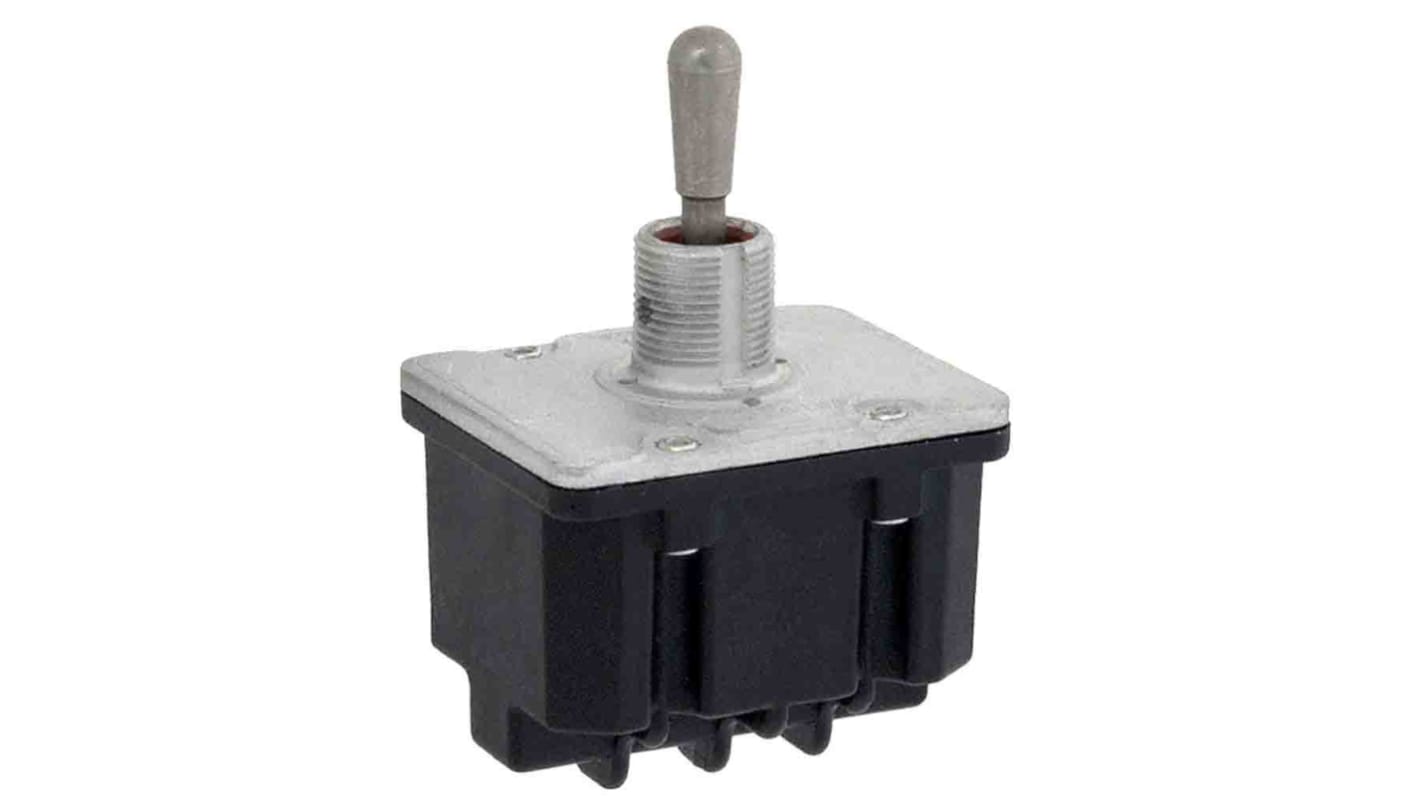

Honeywell 钮子开关, 四刀单掷, 开 - 关操作, 20A 28 V 直流, 衬套安装, 电线端子

RS 库存编号:: 212-5175
制造商零件编号:: 104TL1-2G
制造商:: Honeywell

Honeywell 钮子开关, 四刀单掷, 开 - 关操作, 20A 28 V 直流, 衬套安装, 电线端子

可享批量折扣

查看批量定价选项

小计（1 件）*

RMB5,332.57

(不含税)

RMB6,025.80

在 2027年2月08日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

单位	每单位
1 - 4	RMB5,332.57
5 - 9	RMB5,199.25
10 +	RMB5,119.28

* 参考价格

RS 库存编号:: 212-5175
制造商零件编号:: 104TL1-2G
制造商:: Honeywell

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Honeywell
	触点配置	四刀单掷
	产品类型	钮子开关
	开关操作	开 - 关
	开关触点电流	20A
	安装类型	衬套
	接端类型	电线
	照明	否
	触点交流电压	125V 交流
	最低工作温度	-65°C
	执行器长度	17.27mm
	触点直流电压	28V 直流
	最高工作温度	71°C
	开关配置	开 - 关
	高度	26.7mm
	标准/认证	CE, UL, CSA
	长度	30mm
	系列	TL
	宽度	33.5mm

	选择全部
	品牌 Honeywell
	触点配置四刀单掷
	产品类型钮子开关
	开关操作开 - 关
	开关触点电流 20A
	安装类型衬套
	接端类型电线
	照明否
	触点交流电压 125V 交流
	最低工作温度 -65°C
	执行器长度 17.27mm
	触点直流电压 28V 直流
	最高工作温度 71°C
	开关配置开 - 关
	高度 26.7mm
	标准/认证 CE, UL, CSA
	长度 30mm
	系列 TL
	宽度 33.5mm

Datasheet - 104TL1-2G

Honeywell TL系列扳钮开关,20 A开关触点电流,125 V AC触点交流电压 - 104TL1-2G

这款扳钮开关为工商业环境中的电气系统提供简单的开关控制解决方案。它设计为衬套安装执行器,可用作紧凑型接口组件,用于需要非照明手动操作设备的开关电路。该产品适用于要求在宽环境温度范围内实现稳健电气开关性能的环境。

特性和优点：

• 四极单向触点,可同时切换电路
• 额定电流为 20 A,可处理控制面板中的大负载电流
• 支持 125V 交流操作,适用于电源级开关应用
• 兼容 28 V 直流控制电路,适用于汽车和设备应用
• IWTS 接线端子可实现牢固的线对开关连接
• 工作温度范围为-65°C至71°C,可延长环境耐受性

应用

• 适用于需要多电路隔离的控制面板
• 特别适用于需要稳健手动控制的机械操作站
• 与直流供电设备配合使用,用于初级电路切换
• 可用于更换改装项目中的老化机械开关

该开关如何安装在面板中?

它使用衬套安装件,可安装在面板开口中,并根据面板设计从前部或后部固定。

安装人员应期望哪些端子兼容性?

该开关采用 IWTS 型端子,设计用于使用兼容的连接器或焊接技术实现可靠的电线连接。

面板人机工程学的执行器范围是多少?

暴露的执行器突出尺寸为 17.27 mm,便于触摸操作,同时保持紧凑的面板占地面积。

该设备是否包含状态指示照明?

该开关无任何照明,因此在需要时需要外部指示灯,用于视觉状态报告。
