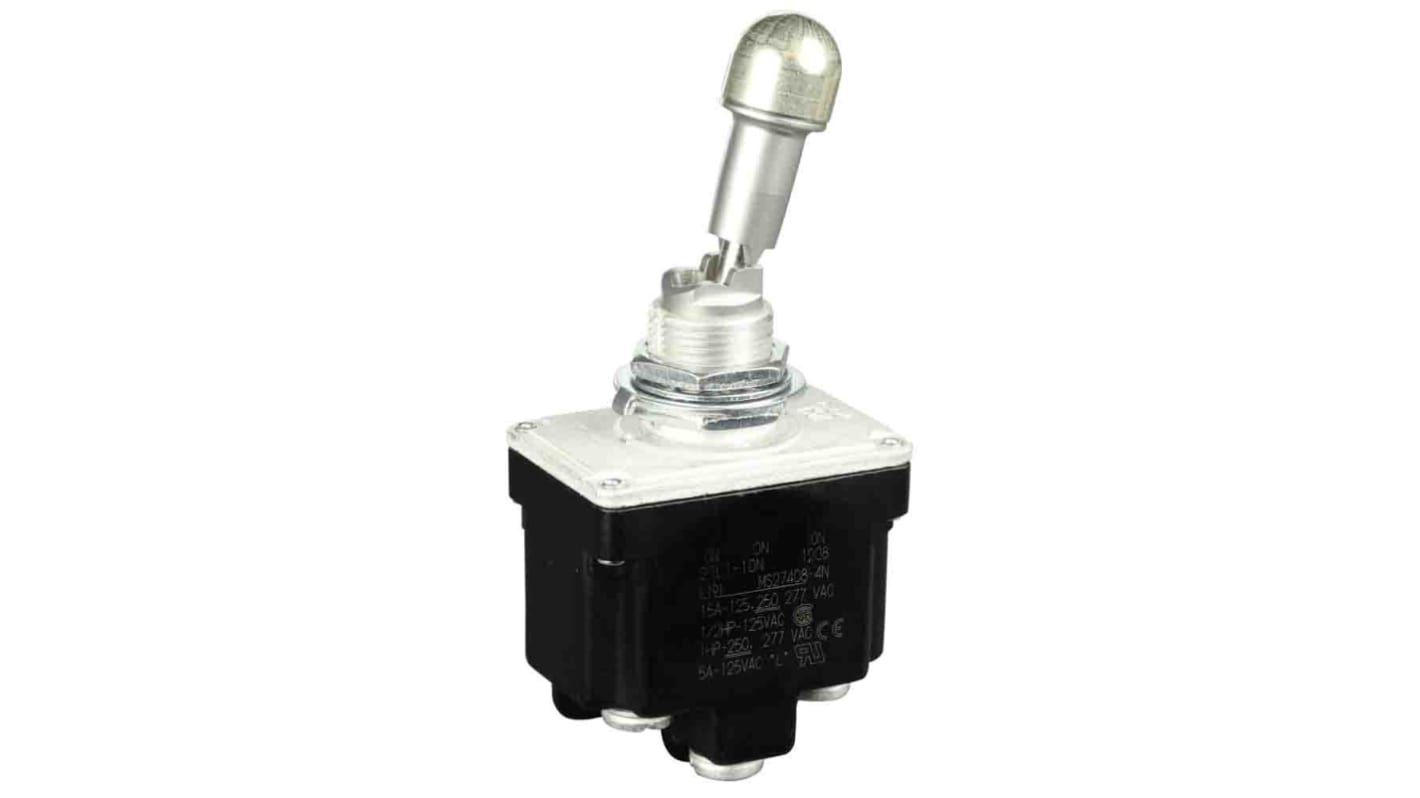

Honeywell 钮子开关, 双刀双掷, 闭锁操作, 20A 28 V 直流, 衬套安装, 螺钉端子

RS 库存编号:: 212-5196
Distrelec 货号:: 304-58-825
制造商零件编号:: 2TL1-10N
制造商:: Honeywell

Honeywell 钮子开关, 双刀双掷, 闭锁操作, 20A 28 V 直流, 衬套安装, 螺钉端子

可享批量折扣

查看批量定价选项

小计（1 盒，共 20 件）*

RMB17,967.75

(不含税)

RMB20,303.56

在 2027年2月11日发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

Box(es)	Per Box	每单位*
1 - 1	RMB17,967.75	RMB898.388
2 - 3	RMB17,572.45	RMB878.623
4 +	RMB17,195.14	RMB859.757

* 参考价格

RS 库存编号:: 212-5196
Distrelec 货号:: 304-58-825
制造商零件编号:: 2TL1-10N
制造商:: Honeywell

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Honeywell
	触点配置	双刀双掷
	产品类型	钮子开关
	开关操作	闭锁
	开关触点电流	20A
	安装类型	衬套
	接端类型	螺钉
	照明	否
	触点交流电压	125V 交流
	最低工作温度	-65°C
	执行器长度	26.67mm
	触点直流电压	28V 直流
	最高工作温度	71°C
	开关配置	开 - 开 - 开
	高度	26.7mm
	标准/认证	UL, CE, CSA
	长度	30mm
	系列	TL
	宽度	33.5mm

	选择全部
	品牌 Honeywell
	触点配置双刀双掷
	产品类型钮子开关
	开关操作闭锁
	开关触点电流 20A
	安装类型衬套
	接端类型螺钉
	照明否
	触点交流电压 125V 交流
	最低工作温度 -65°C
	执行器长度 26.67mm
	触点直流电压 28V 直流
	最高工作温度 71°C
	开关配置开 - 开 - 开
	高度 26.7mm
	标准/认证 UL, CE, CSA
	长度 30mm
	系列 TL
	宽度 33.5mm

Datasheet - 2TL1-10N

Honeywell TL系列扳钮开关,20 A开关触点电流,DPDT触点配置 - 2TL1-10N

此扳钮开关是一种衬套安装手动闭锁设备,设计用于在控制和配电设备中提供可选的电路布线。它是一款双极双掷装置,具有三个可选位置,可在电气面板和工业控制组件中实现交替电路连接。

特性和优点：

• DPDT 触点布局可同时实现双电路开关
• 锁定开/开/开操作可在使用过程中固定选定位置
• 20 A 额定电流支持高电流开关需求
• 额定电压为 125 V 交流和 28 V 直流,可覆盖交流和直流系统
• 螺钉接线端子可实现坚固耐用的布线连接
• 工作温度范围广,适用于恶劣环境

应用

• 适用于需要双电路选择的控制面板
• 非常适合在冗余电源之间切换
• 用于自动化机柜中的手动模式选择
• 可用于机械设备中的电机反向控制电路
• 适用于需要可靠电路选择的实验室架

用于接线端接的端子类型是什么?

通过螺钉式端子进行端接,可实现牢固的导线夹紧和简单的维护。

执行器尺寸对面板集成有何影响?

执行器延伸长度为 26.67 mm,在通过面板安装时,可为操作人员提供触摸功能。

它在运行过程中可承受哪些极端温度?

该开关可在最低 -65°C 至最高 71°C 的温度范围内工作,以适应冷启动和高温安装。

哪些认证证实了工业用途的适用性?

它拥有UL、CE和CSA认证,表明符合公认的安全标准和性能标准。

安装时需要哪种安装方法?

它专为衬套安装而设计,可将开关固定在面板开口中。
