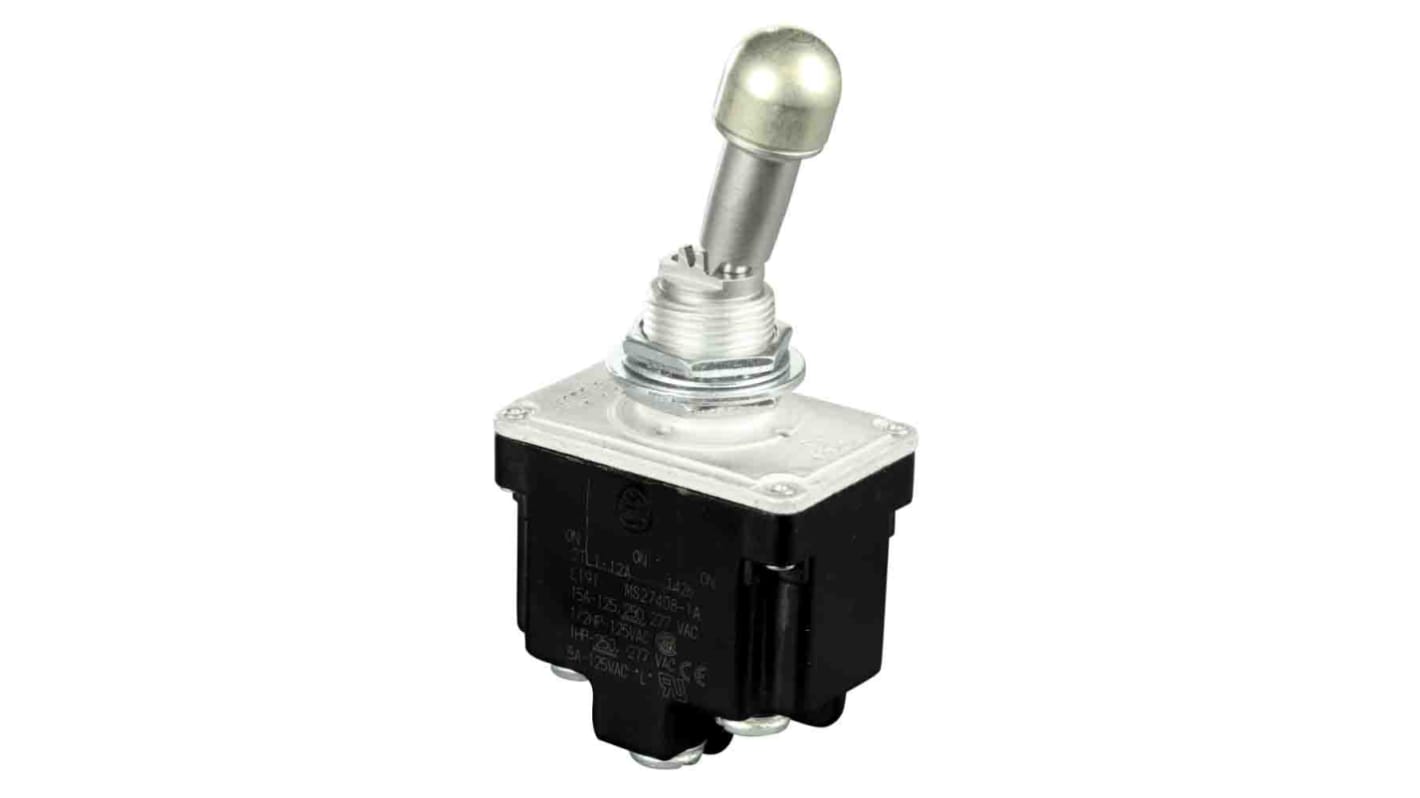

Honeywell 钮子开关, 双刀双掷, 闭锁操作, 20A 28 V 直流, 衬套安装, 螺钉端子

RS 库存编号:: 212-5198
Distrelec 货号:: 304-56-867
制造商零件编号:: 2TL1-12A
制造商:: Honeywell

Honeywell 钮子开关, 双刀双掷, 闭锁操作, 20A 28 V 直流, 衬套安装, 螺钉端子

可享批量折扣

查看批量定价选项

小计（1 盒，共 20 件）*

RMB16,272.90

(不含税)

RMB18,388.38

2 件将从其他地点发货

**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。

Box(es)	Per Box	每单位*
1 - 1	RMB16,272.90	RMB813.645
2 - 3	RMB15,621.99	RMB781.10
4 +	RMB15,153.33	RMB757.667

* 参考价格

RS 库存编号:: 212-5198
Distrelec 货号:: 304-56-867
制造商零件编号:: 2TL1-12A
制造商:: Honeywell

产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Honeywell
	触点配置	双刀双掷
	产品类型	钮子开关
	开关操作	闭锁
	开关触点电流	20A
	安装类型	衬套
	接端类型	螺钉
	照明	否
	触点交流电压	125V 交流
	触点直流电压	28V 直流
	最低工作温度	-65°C
	执行器长度	26.67mm
	最高工作温度	71°C
	开关配置	开 - 开 - 开
	长度	30mm
	高度	26.7mm
	宽度	33.5mm
	标准/认证	CE, UL, CSA
	系列	TL

	选择全部
	品牌 Honeywell
	触点配置双刀双掷
	产品类型钮子开关
	开关操作闭锁
	开关触点电流 20A
	安装类型衬套
	接端类型螺钉
	照明否
	触点交流电压 125V 交流
	触点直流电压 28V 直流
	最低工作温度 -65°C
	执行器长度 26.67mm
	最高工作温度 71°C
	开关配置开 - 开 - 开
	长度 30mm
	高度 26.7mm
	宽度 33.5mm
	标准/认证 CE, UL, CSA
	系列 TL

Datasheet - 2TL1-12A

Honeywell TL系列扳钮开关,20 A额定电流,125 V 交流触点交流电压 - 2TL1-12A

此扳钮开关可在两个独立电路之间进行手动选择,具有三位闭锁操作,专为工业电气系统中的面板或衬套安装而设计。它适用于需要坚固耐用的非照明机械选择器的环境,并提供简单的螺钉接线端子连接以实现安全布线。

特性和优点：

• DPDT 触点排列支持同时切换两个电路
• 20A 触点额定值可实现高电流电路控制
• 锁定开‐开‐开操作提供稳定的多位置选择
• 125VAC 和 28VDC 触点电压适用于交流和直流系统
• 螺钉接线端子确保在振动条件下牢固的电气端接
• 工作温度范围为-65°C至71°C,可应对极端温度条件

应用

• 适用于工厂自动化系统的控制面板
• 适用于机械设备中的电机启动器电路开关
• 用于在测试架和工作台中选择电源
• 可用于配电装置的手动切换

开关如何安装在面板上？

它通过衬套式安装件安装,可将执行器定位在面板孔中,并根据面板厚度从前部或后部固定。

现场安装需要哪种端子布线方法?

端接采用螺钉式接线端子制成,可容纳拧紧到机械夹的绞合或实心导线。

执行器长度对可及性有何影响?

该执行器的尺寸为 26.67 mm,可为佩戴手套或安装在浅边框后方的操作人员提供更大的范围。
