产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	STMicroelectronics
	产品类型	电压调节器
	包装类型	SOIC
	安装类型	表面
	极性	阳性
	静态电流	250μA
	引脚数目	8
	系列	LDL212
	高度	1.5mm
	标准/认证	No
	宽度	4 mm
	长度	5mm
	最小输入电压	2.5V
	最高工作温度	125°C
	最大输入电压	18V
	汽车标准	否

	选择全部
	品牌 STMicroelectronics
	产品类型电压调节器
	包装类型 SOIC
	安装类型表面
	极性阳性
	静态电流 250μA
	引脚数目 8
	系列 LDL212
	高度 1.5mm
	标准/认证 No
	宽度 4 mm
	长度 5mm
	最小输入电压 2.5V
	最高工作温度 125°C
	最大输入电压 18V
	汽车标准否

Datasheet LDL212DR

COO (Country of Origin):: CN

LDL212 提供从 2.5 V 至 18 V 的输入电压范围内的最大电流 1.2 A 、典型压降电压为 350 mV @ 1.2 A120 Hz 时高达 87 dB 、 100 kHz 时超过 40 dB 的高电源抑制比使 LDL212 适用于 SMPS 中的直接调节和直流 - 直流转换器中的次级线性调节。LDL212 由于启用逻辑控制功能而进入关闭模式、从而降低总电流消耗。该设备还包括电流限制、 SOA 和热保护。

输入电压范围为 2.5 V 至 18 V

20 V AMR

可调节版本从 1.18 V 至 VIN - VDIROP （ MAX ）

保证输出电流为 1.2 A

典型压降 350 mV @ 1.2 A

欠压锁定

启用功能

内部热、电流和功率限制

高 PSRR ： 87 dB @ 120 Hz 、 75 dB @ 1 kHz

工作温度范围： -40 °C 至 125 °C

SO-8 Batwing 塑料微型封装、 DFN6 （ 3x3 ）和 DFN6 （ 2x2 ）

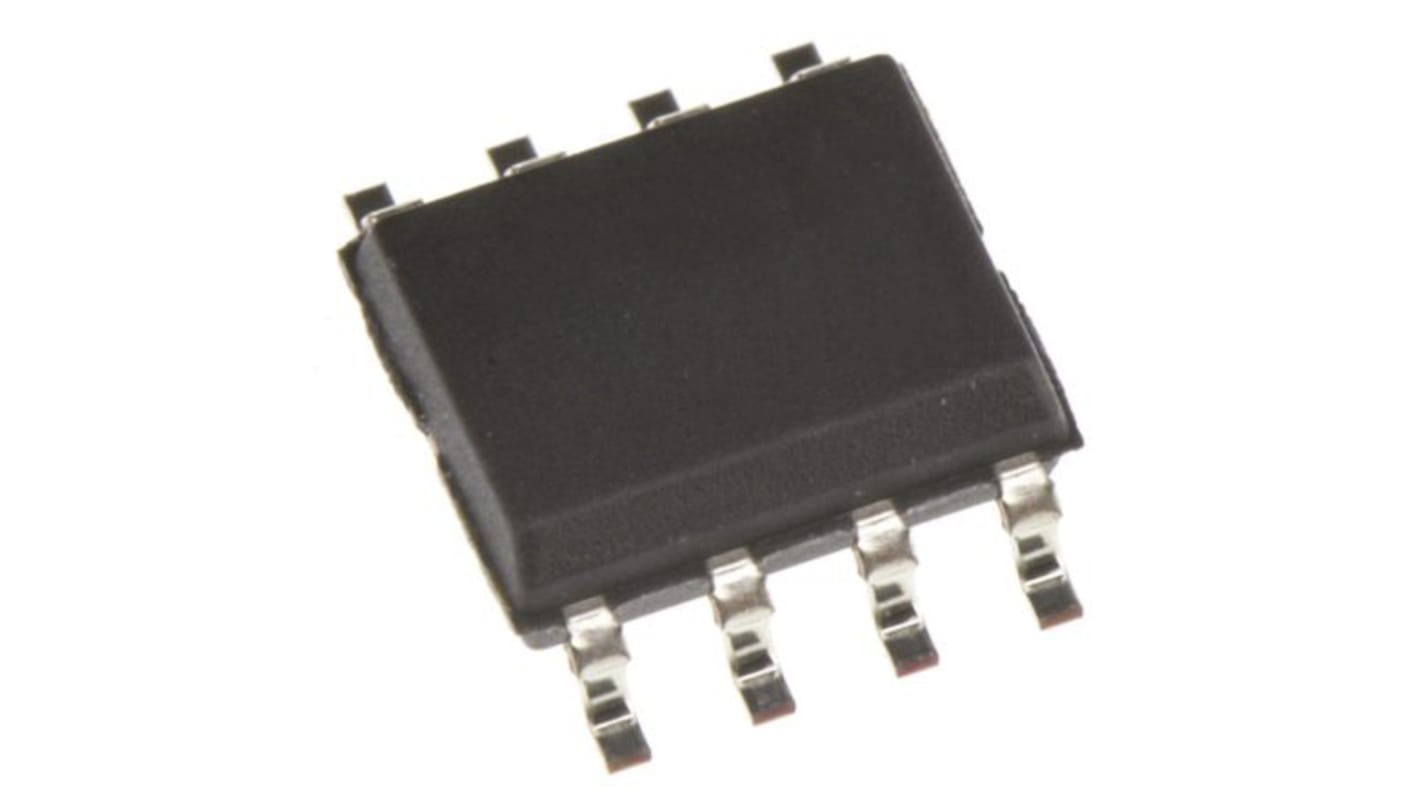

STMicroelectronics 电压调节器 18V, 表面安装→125 °C SOIC, 8引脚
