接线端子和接头

接线端子是一种用于实现电气连接的配件,通过压接、插接或螺钉固定等方式,将导线与导线、导线与设备可靠连接,兼具导电、绝缘与防护功能,广泛应用于各类电气、电子设备的线路连接场景。

接线端子的工作原理

接线端子的核心,是通过机械压力让导线与金属导体形成稳定、低电阻的接触,以此实现电流的可靠传输。以压接型端子为例,压接工具会将端子金属筒与导线铜芯紧密挤压,让两者充分贴合,消除接触间隙,降低接触电阻,外层的绝缘护套则同时起到防短路、防漏电的保护作用。

接线端子的特点和优势

  • 连接可靠:压接或螺钉固定方式确保导线与端子接触紧密,降低接触电阻,减少发热、松动风险。
  • 绝缘防护到位:自带PVC/尼龙绝缘护套,有效防短路、防漏电,提升使用安全性。
  • 适配性强:支持不同线径、电流等级的导线连接,适配多种电气设备与布线场景。
  • 安装便捷:无需焊接,通过压接工具或简单操作即可完成连接,施工效率高。
  • 维护方便:端子连接的线路便于拆卸、检修与更换,后期维护成本低。

接线端子的类型

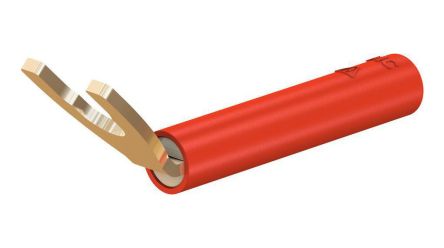

  • U型端子(叉形端子):叉形金属接头搭配绝缘护套,适合通过螺钉固定在接线柱上,适配中低压设备的导线连接。

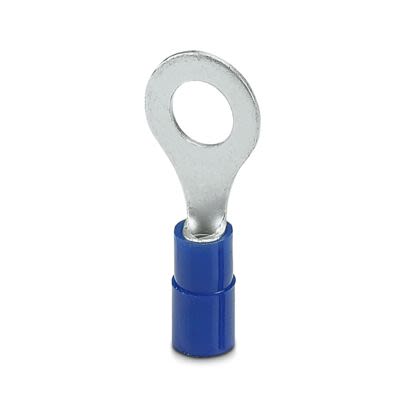

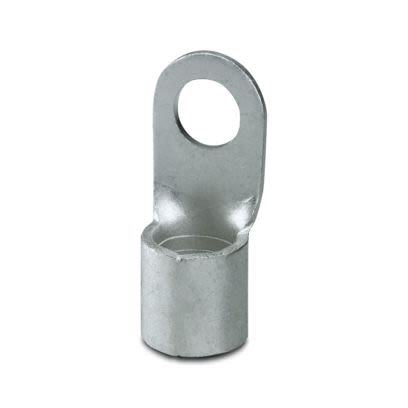

  • 圆形端子(环形端子):环形金属接头,可套入螺钉拧紧固定,接触稳定,适合对连接牢固度要求高的场景。
  • 插针式接线端子:针状金属接头,可插入对应插座实现快速插拔连接,适合设备内部线路或模块化连接。

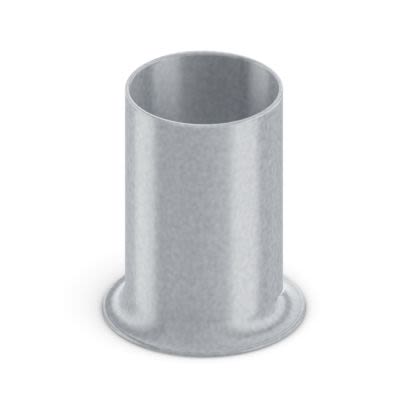

  • 管型端子(针式端子):管状金属结构,适配多股细导线压接,可插入接线排或端子台,适合精密布线场景。
  • 螺钉式接线端子:通过拧紧螺钉直接压紧导线导体,无需压接工具,适合现场临时或固定式线路连接。

接线端子的规格

  • 适配导线规格:支持截面积0.3~16mm²的单股/多股铜线,适配不同电流等级的用电回路。
  • 电气参数规格:额定电压最高可达600V,额定电流覆盖5~50A,满足低压配电与信号传输需求。
  • 机械安装规格:配套螺丝常用M3、M4、M5型号,适配设备接线柱安装;也有插拔式、导轨式等多种安装方式。
  • 绝缘与防护规格:绝缘外壳耐温-40℃105℃,部分阻燃款具备防火等级,防护等级多为IP20IP65。
  • 结构类型规格:包含圆形、叉形、管型、针型等多种压接端子,以及PCB板直插端子、导轨式接线排等,适配不同接线场景。

接线端子的应用领域

  • 工业电气设备:配电柜、电机、控制箱内的导线连接,确保设备供电与信号传输稳定。
  • 电子设备制造:家电、仪器仪表内部线路连接,实现模块化组装与快速检修。
  • 汽车与轨道交通:车辆线束连接,适配振动环境,保障线路连接牢固可靠。
  • 建筑电气布线:家庭、楼宇配电箱内的导线分线与连接,满足规范布线要求。
  • 新能源设备:光伏、储能设备的线路连接,适配高电流、耐候性场景的使用需求。

如何选择合适的接线端子?

  • 匹配线径电流:端子适配线径要和导线一致,额定电流≥实际工作电流。
  • 选对连接方式:螺钉固定用U型/圆形端子;端子排用管型端子;设备插拔用插针式端子。
  • 适配环境场景:高温/潮湿环境选耐温、带绝缘护套的型号,确保安全耐用。

RS为您提供了不同品牌的接线端子,如RS PROTE ConnectivityJST等多款不同规格、型号的产品供您挑选,从而满足不同的应用场景需求。

欢迎查看和订购RS 欧时的接线端子及相关产品,现货订购24小时内发货,线上下单满额免运费。

8449 产品显示为 接线端子和接头

排序方式
255 423
有库存
  • RS 库存编号 718-7993
  • 制造商零件编号 640917-1
小计(1 包,共 25 件)
RMB61.275(不含税)
RMB2.451/件
有库存
  • RS 库存编号 680-5460P
  • 制造商零件编号 36490
小计 100 件 (以袋装提供)
RMB268.90(不含税)
RMB2.689/件
有库存
  • RS 库存编号 213-5401
  • 制造商零件编号 190540075
小计(1 盒,共 1000 件)
RMB2,107.00(不含税)
RMB2.107/件
暂时缺货
  • RS 库存编号 731-3182
  • 制造商零件编号 53417-1
小计(1 包,共 10 件)
RMB53.51(不含税)
RMB5.351/件
暂时缺货
  • RS 库存编号 190-4006
  • 制造商零件编号 35653
小计(1 包,共 6000 件)
RMB11,965.02(不含税)
RMB11,965.02/包
有库存
  • RS 库存编号 178-8663
小计(1 袋,共 100 件)
RMB162.50(不含税)
RMB1.625/件
暂时无法供应
  • RS 库存编号 794-035
  • 制造商零件编号 42R845
小计(1 盒,共 50 件)
RMB301.02(不含税)
RMB301.02/盒
暂时缺货
  • RS 库存编号 264-9795
  • 制造商零件编号 192210240
小计(1 袋,共 100 件)
RMB1,443.60(不含税)
RMB14.436/件
最后的 RS 库存
  • RS 库存编号 491-720
  • 制造商零件编号 RND 465-01356
小计(1 包,共 100 件)
RMB88.74(不含税)
RMB88.74/包
有库存
  • RS 库存编号 718-7511
  • 制造商零件编号 151730
小计(1 包,共 25 件)
RMB86.20(不含税)
RMB3.448/件
有库存
  • RS 库存编号 795-2138P
  • 制造商零件编号 34103
小计 50 件 (以袋装提供)
RMB100.85(不含税)
RMB2.017/件
暂时无法供应
  • RS 库存编号 788-2783
  • 制造商零件编号 3-520116-2
小计(1 包,共 50 件)
RMB176.10(不含税)
RMB3.522/件
有库存
  • RS 库存编号 669-2400
  • 制造商零件编号 180464-1
小计(1 包,共 100 件)
RMB142.80(不含税)
RMB1.428/件
暂时缺货
  • RS 库存编号 719-6105P
  • 制造商零件编号 61060-1
小计 50 件 (以袋装提供)
RMB223.85(不含税)
RMB4.477/件
有库存
  • RS 库存编号 790-6974P
  • 制造商零件编号 19323-0010
小计 50 件 (以盒装提供)
RMB138.05(不含税)
RMB2.761/件
有库存
  • RS 库存编号 822-1006
  • 制造商零件编号 19002-0016
小计(1 包,共 50 件)
RMB163.05(不含税)
RMB3.261/件
暂时无法供应
  • RS 库存编号 756-785
  • 制造商零件编号 KRDIN 50-6
小计(1 包,共 50 件)
RMB1,115.21(不含税)
RMB1,115.21/包
按制造商备货
  • RS 库存编号 558-318
  • 制造商零件编号 2100086
小计(1 包,共 100 件)
RMB52.00(不含税)
RMB52.00/包
暂时缺货
  • RS 库存编号 161-8688
  • 制造商零件编号 51863-1
小计(1 卷,共 5000 件)
RMB11,199.11(不含税)
RMB11,199.11/卷
暂时无法供应
  • RS 库存编号 190-3632
  • 制造商零件编号 41450
小计(1 包,共 9000 件)
RMB5,803.55(不含税)
RMB5,803.55/包
