电路断路器

电路断路器是一种用于保护电路安全的自动开关装置，核心功能是在电路出现过载、短路、漏电等故障时迅速切断电源，防止设备损坏或引发火灾等危险。

它主要由触头系统、灭弧系统、操作机构和保护元件组成。正常工作时，触头闭合导通电路；当电路中电流异常超过额定值，保护元件（如电磁脱扣器、热脱扣器）会触发操作机构，使触头快速分断，切断故障电路。故障排除后，可手动或自动复位，恢复电路正常运行。

按应用场景可分为低压断路器、高压断路器等，广泛用于家庭配电、工业供电、电力系统等领域，是保障电路安全稳定运行的核心保护器件。

电路断路器的工作原理

  • 当电路中的电流超过额定值时，热效应会使双金属片弯曲变形，触发脱扣机构动作，切断电路。这种热脱扣方式对过载保护特别有效。
  • 电磁脱扣机构利用电磁铁原理，当短路电流达到设定值时，电磁铁产生足够磁力吸引衔铁，直接推动脱扣杆使触点分离。这种机制响应速度极快，可在毫秒级完成动作。
  • 灭弧系统采用特殊设计的灭弧栅片，将电弧分割成多个短弧，利用金属栅片的冷却效应和近阴极效应快速熄灭电弧，防止触点烧蚀。
  • 操作机构采用弹簧储能方式，无论手动还是电动操作都能保证稳定的分合闸速度，确保可靠的电气间隙和接触压力。
  • 电子式断路器通过电流互感器实时监测电流，当检测到故障时，控制电路触发电磁脱扣器动作，具有精确的电流整定和延时特性。
  • 部分高端断路器采用微处理器控制，可编程设置多种保护特性曲线，实现过载长延时、短路短延时和瞬时保护的三段式保护。
  • 真空断路器利用真空的高绝缘强度和优良的灭弧性能，在真空环境中切断电流，特别适合高压大电流场合。
  • 气体绝缘断路器使用SF6等惰性气体作为绝缘和灭弧介质，通过气体流动带走电弧能量，实现高效灭弧。

电路断路器的特点

  • 可靠性高：采用机械联锁和多重保护机制，确保在各种故障情况下都能可靠动作，防止误操作和拒动。
  • 分断能力强：现代断路器可切断高达100kA的短路电流，灭弧时间短，能有效限制故障电流对系统的冲击。
  • 选择性保护：通过精确的电流-时间特性配合，实现上下级断路器之间的选择性跳闸，最大限度缩小停电范围。
  • 寿命长：优质触点材料和优化设计的灭弧系统使电气寿命可达上万次操作，机械寿命更高。
  • 智能化：配备通信接口和状态监测功能，可远程控制和故障记录，支持智能电网应用。
  • 模块化设计：标准化的模块结构便于功能扩展和维护，可根据需要添加附件如欠压脱扣器、辅助触点等。
  • 环境适应性强：特殊设计的断路器可在-40℃至+70℃的宽温范围内正常工作，并有防尘、防潮等防护等级。
  • 安全防护完善：具有明显的分合闸指示、可靠的防触电保护、防爆设计等安全特性。

电路断路器的类型

  • 微型断路器(MCB)：小型化设计，用于低压终端配电，额定电流通常在125A以下，具有热磁式脱扣机构。
  • 塑壳断路器(MCCB)：外壳采用高强度工程塑料，额定电流可达2500A，具有较高的分断能力和可调脱扣特性。
  • 万能式断路器(ACB)：框架式结构，额定电流可达6300A，配备智能脱扣单元，用于主配电系统保护。
  • 漏电断路器(RCCB)：通过检测线路剩余电流实现触电保护，灵敏度可达30mA，响应时间小于0.1秒。
  • 直流断路器：专门设计用于直流系统，解决直流电弧难以熄灭的问题，常见于光伏和轨道交通领域。
  • 真空断路器：采用真空灭弧室，适用于中高压系统(10kV-40.5kV)，具有免维护、寿命长的特点。
  • SF6断路器：利用六氟化硫气体绝缘和灭弧，主要用于高压和超高压系统(72.5kV及以上)。
  • 特殊用途断路器：如船用断路器、矿用防爆断路器、风电专用断路器等，针对特定环境条件设计。

电路断路器的应用领域

  • 建筑配电系统：从入户总开关到末端回路保护，各级配电箱中都广泛使用断路器实现过载和短路保护。
  • 工业控制系统：保护电动机、变压器等重要设备，避免因电气故障导致的生产中断和设备损坏。
  • 数据中心：为服务器机柜和UPS系统提供可靠的配电保护，确保关键业务连续性。
  • 新能源领域：光伏逆变器、风电变流器的直流侧和交流侧都需要专用断路器保护。
  • 轨道交通：牵引供电系统和车站配电系统中使用特殊设计的断路器，满足振动和电磁兼容要求。
  • 船舶电力系统：船用断路器具有防腐蚀、抗振动特性，用于主配电板和应急电源系统。
  • 矿山作业：防爆型断路器用于有瓦斯和煤尘爆炸危险的矿井环境，确保安全生产。
  • 医疗设施：医院重要区域采用高可靠性断路器，配合不间断电源保障生命支持设备的持续供电。

如何选择合适的电路断路器？

  • 根据负载特性确定额定参数：计算最大工作电流（按1.2倍峰值电流选择额定电流），照明电路选10-16A，电动机负载需考虑启动电流（D型曲线）。电压等级匹配系统电压（AC380V/220V或DC250V），分断能力需大于安装点预期短路电流（民用选6kA，工业选15-25kA）。
  • 选择正确的脱扣特性曲线：阻性负载（如加热器）选B型（3-5倍瞬时脱扣），感性负载（如电机）选C型（5-10倍）或D型（10-20倍）。精密设备保护选K型（8-12倍）兼顾过载灵敏度，防爆场合选MA型（12倍以上）避免误动。
  • 评估使用环境与防护等级：潮湿环境选IP65以上密封断路器，高温场所（》40℃）需降容使用或选耐高温型号。易燃环境需防爆认证（Ex d IIC T4），振动场合选抗震型（耐受3g振动加速度）。住宅优先选漏电保护型（30mA灵敏度）。
  • 确定安装方式与扩展功能：配电箱安装选导轨式（35mm标准导轨），大电流选固定式（螺栓连接）。智能电网需通信功能（Modbus/Profibus接口），重要回路选带报警触点型号。电机保护需热记忆功能，光伏系统需直流专用断路器。
  • 综合保护协调与经济性：上下级实现选择性保护（上级瞬时脱扣值》下级短路电流），重要回路预留20%容量余量。比较使用寿命（机械寿命≥10000次，电气寿命≥5000次），工业场景优选模块化设计便于维护。预算控制时核心回路选高品质产品，次要回路可适当降低标准。

更多电路断路器相关的问题，请查看电路断路器指南。

欢迎查看和订购RS欧时的电路断路器及相关产品，现货订购24小时内发货，线上下单免运费。

MCB
MCB
RCBO
RCBO
RCCB
RCCB

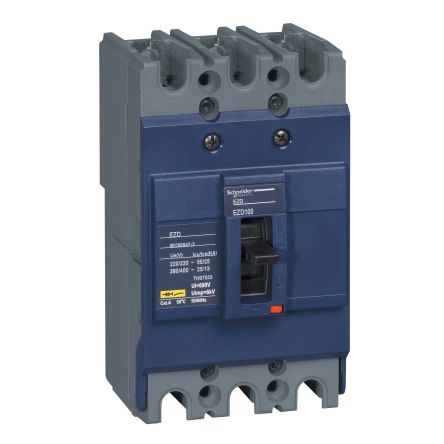

塑壳断路器
塑壳断路器
强电箱
强电箱
断路器配件
断路器配件
母线槽
母线槽
母线槽配件
母线槽配件
母线馈电和分接装置
母线馈电和分接装置
汇流排
汇流排
浪涌保护器
浪涌保护器
热断路器
热断路器
电子断路器
电子断路器
电能监测设备
电能监测设备
脱扣器
脱扣器
配电盘
配电盘

13061 产品显示为 电路断路器

排序方式
11 的 654
有库存
Schneider Electric 断路器端子排, Linergy系列, 用于GV1G
  • RS 库存编号 400-1984
  • 制造商零件编号 GV1G09
小计（1 件）
RMB55.78(不含税)
RMB55.78/件
按制造商备货
ABB 400A4P塑壳断路器, 额定690V 交流, 750 V 直流, 20 kA断开能力, 固定式, XT5N系列
  • RS 库存编号 231-9332
  • 制造商零件编号 1SDA100385R1 XT5N400 TMA400-4000 4pFF N
小计（1 件）
RMB14,913.81(不含税)
RMB14,913.81/件
有库存
RS Better World
ABB System Pro M Compact D 型 微型断路器, 3极, 6 kA分断, 50A, 440V 交流AC, 12 V 直流DC S200系列
  • RS 库存编号 527-9661
  • 制造商零件编号 2CDS253001R0501 S203-D50
小计（1 件）
RMB785.57(不含税)
RMB785.57/件
按制造商备货
ABB 630A3P塑壳断路器, 额定690V 交流, 85 kA断开能力, 固定式, 1SDA06系列
  • RS 库存编号 237-5991
  • 制造商零件编号 1SDA060236R1 T6S630 FF PR221-LS/I 630A
小计（1 件）
RMB21,570.05(不含税)
RMB21,570.05/件
按制造商备货
ABB 断路器钥匙锁, Tmax XT系列, 用于XT4
  • RS 库存编号 237-6105
  • 制造商零件编号 1SDA066601R1 KLC XT2-4 RONIS TYPE B
小计（1 件）
RMB977.17(不含税)
RMB977.17/件
按制造商备货
ABB 32A 2极, 30 mA c 型 RCBO RCBO DS201, 230V 交流, DS201 M系列
  • RS 库存编号 231-9965
  • 制造商零件编号 2CSR275189R1324 DS201 M C32 A30 110V
小计（1 盒，共 1 件）
RMB1,758.76(不含税)
RMB1,758.76/盒
暂时缺货
Eaton xEffect c 型 微型断路器, 2极, 10 kA分断, 10A, 415V 交流AC, 60 V 直流DC xEffect系列
  • RS 库存编号 847-3245
  • 制造商零件编号 102167 FAZ-C10/2-NA
小计（1 件）
RMB832.53(不含税)
RMB832.53/件
有库存
ABB 断路器母线, 用于DDA200 ， F200 ， S200
  • RS 库存编号 232-0335
  • 制造商零件编号 2CDL200001R5015 Ast 50/15
小计（1 件）
RMB67.92(不含税)
RMB67.92/件
有库存
RS Better World
ABB System Pro M Compact c 型 微型断路器, 3极, 6 kA分断, 63A, 400V 交流AC, 12 V 直流DC S200系列
  • RS 库存编号 746-7788
  • 制造商零件编号 2CDS253001R0634 S203-C63
小计（1 件）
RMB457.18(不含税)
RMB457.18/件
按制造商备货
ABB 63A4P塑壳断路器, 额定690V 交流, 500 V 直流, 25 kA断开能力, 固定式, Tmax XT系列
  • RS 库存编号 237-6143
  • 制造商零件编号 1SDA066816R1 XT1B 160 TMD 63A FF
小计（1 件）
RMB3,499.27(不含税)
RMB3,499.27/件
按制造商备货
ABB 63A 3极, A 型 剩余电流装置, 500 mA灵敏度 DDA203系列
  • RS 库存编号 231-9894
  • 制造商零件编号 2CSB203201R4630 DDA203 AS-63/0.5
小计（1 件）
RMB1,982.20(不含税)
RMB1,982.20/件
暂时缺货
ABB 63A 4极, A 型 剩余电流装置, 30 mA灵敏度 DDA200系列
  • RS 库存编号 225-6082
  • 制造商零件编号 2CSB204101R1630 DDA204 A-63/0.03
小计（1 件）
RMB1,793.26(不含税)
RMB1,793.26/件
暂时缺货
RS Better World
ABB System Pro M Compact c 型 微型断路器, 2极, 6 kA分断, 4A, 400V 交流AC S200系列
  • RS 库存编号 746-7703
  • 制造商零件编号 2CDS252001R0044 S202-C4
小计（1 件）
RMB423.38(不含税)
RMB423.38/件
有库存
ABB High Performance c 型 微型断路器, 3极, 36 kA分断, 80A, 690V 交流AC, 375 V 直流DC S800N系列
  • RS 库存编号 435-235
  • 制造商零件编号 2CCG001232R0001
小计（1 件）
RMB2,533.01(不含税)
RMB2,533.01/件
按制造商备货
ABB 100A3P塑壳断路器, 额定600V 交流, 500 V 直流, 50 kA断开能力, 固定式, Tmax XT系列
  • RS 库存编号 236-6869
  • 制造商零件编号 1SDA074646R1
小计（1 件）
RMB4,123.16(不含税)
RMB4,123.16/件
有库存
RS Better World
Schneider Electric 单相母线, 100A, 415 V ac, 18 mm间距, 灰色, Acti9系列
  • RS 库存编号 776-2718
  • 制造商零件编号 A9XPH124
小计（1 件）
RMB395.68(不含税)
RMB395.68/件
按制造商备货
ABB High Performance B 型 微型断路器, 1极, 50 kA分断, 63A, 690V 交流AC, 250 V 直流DC S800S系列
  • RS 库存编号 435-318
  • 制造商零件编号 2CCS861001R0635 S801S-B63
小计（1 件）
RMB831.90(不含税)
RMB831.90/件
有库存
Eaton xEffect c 型 微型断路器, 1极, 10 kA分断, 6A, 230V 交流AC, 60 V 直流DC xEffect系列
  • RS 库存编号 624-0349
  • 制造商零件编号 278555 FAZ-C6/1
小计（1 件）
RMB208.93(不含税)
RMB208.93/件
暂时缺货
ABB 断路器配件, 额定24V 交流, 24 V 直流, Tmax系列
  • RS 库存编号 237-6008
  • 制造商零件编号 1SDA062087R1 UVR T7-M-X1 24VAC/DC
小计（1 件）
RMB2,242.54(不含税)
RMB2,242.54/件
按制造商备货
ABB 630A3P塑壳断路器, 额定690V 交流, 750 V 直流, 20 kA断开能力, 固定式, T6N系列
  • RS 库存编号 232-0127
  • 制造商零件编号 1SDA060202R1 T6N630 FF TMA 630A
小计（1 件）
RMB19,264.40(不含税)
RMB19,264.40/件
