产品技术参数

产品技术参数资料

法例与合规

产品详细信息

通过选择一个或多个属性来查找类似产品。

选择全部	属性	值
	品牌	Renesas Electronics
	产品类型	栅极驱动器模块
	引脚数目	20
	包装类型	SOIC
	下降时间	10ns
	驱动器类型	MOSFET
	最低电源电压	9.5V
	最大电源电压	15V
	最低工作温度	-40°C
	最高工作温度	125°C
	标准/认证	No
	汽车标准	否

	选择全部
	品牌 Renesas Electronics
	产品类型栅极驱动器模块
	引脚数目 20
	包装类型 SOIC
	下降时间 10ns
	驱动器类型 MOSFET
	最低电源电压 9.5V
	最大电源电压 15V
	最低工作温度 -40°C
	最高工作温度 125°C
	标准/认证 No
	汽车标准否

Datasheet - HIP4080AIBZT

Renesas 全桥 FET 驱动器是高频、中电压全桥 N 通道 FET 驱动器 IC,提供 20 引线塑料 SOIC 和 DIP 封装。它包括一个输入比较器,用于便于歇斯底里和 PWM 操作模式。其 HEN(高启用)引线可将电流强制到底部两个外部功率 MOSFET 的自由轮,保持顶部功率 MOSFET 关闭。由于它可在高达 1MHz 的频率下切换,因此 HIP4080A 特别适用于驱动语音线圈电动机、切换功率放大器和电源。

驱动 N 通道 FET 全桥,包括高侧切换能力,

Bootstrap 电源最大电压达

95VDCCharge-pump 和 bootstrap 保持顶部偏置电源,

输入逻辑阈值与 5V 至 15V 逻辑级别兼

容,功耗极低,欠压保护,

无铅(符合 RoHS 标准)

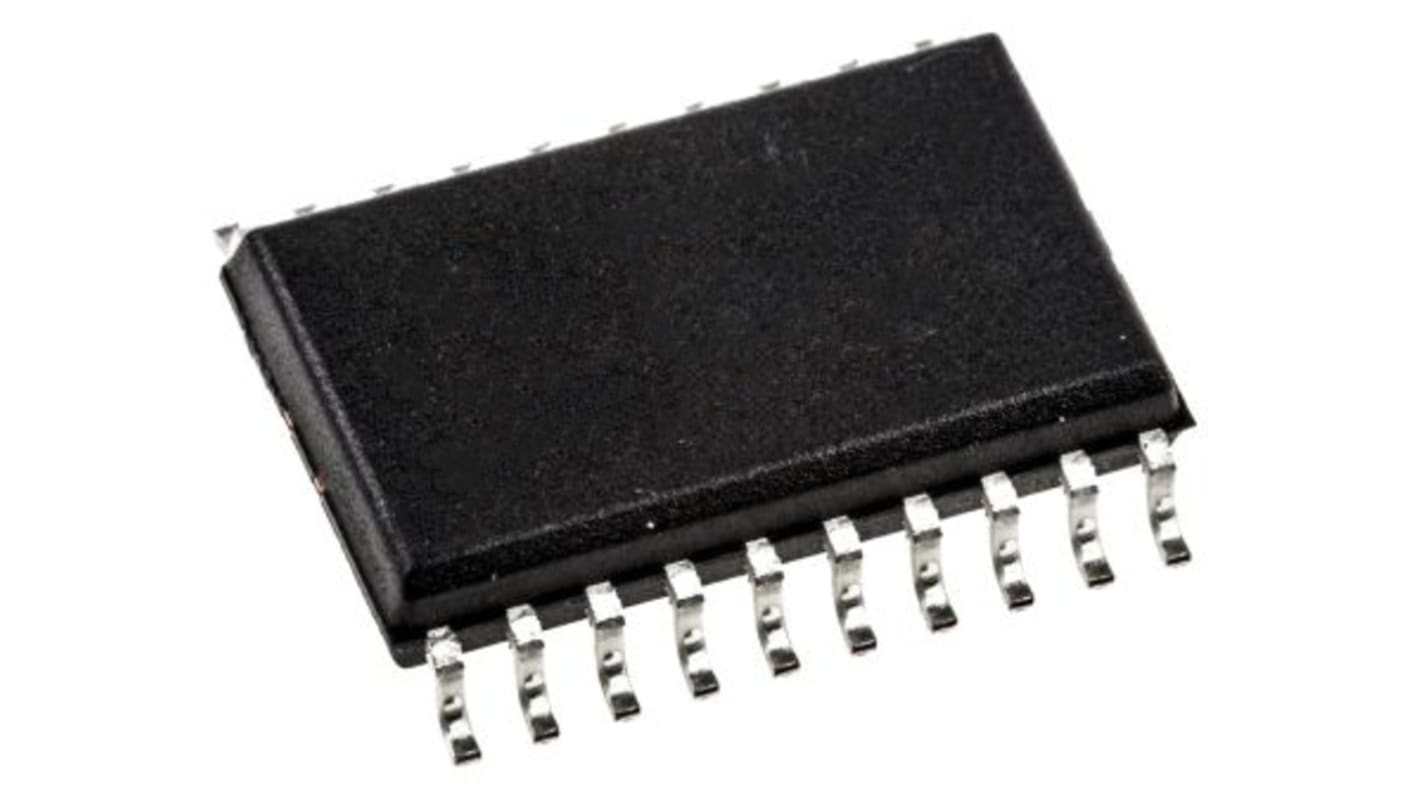

Renesas Electronics 栅极驱动器模块 MOSFET, SOIC, 20引脚 15 V
