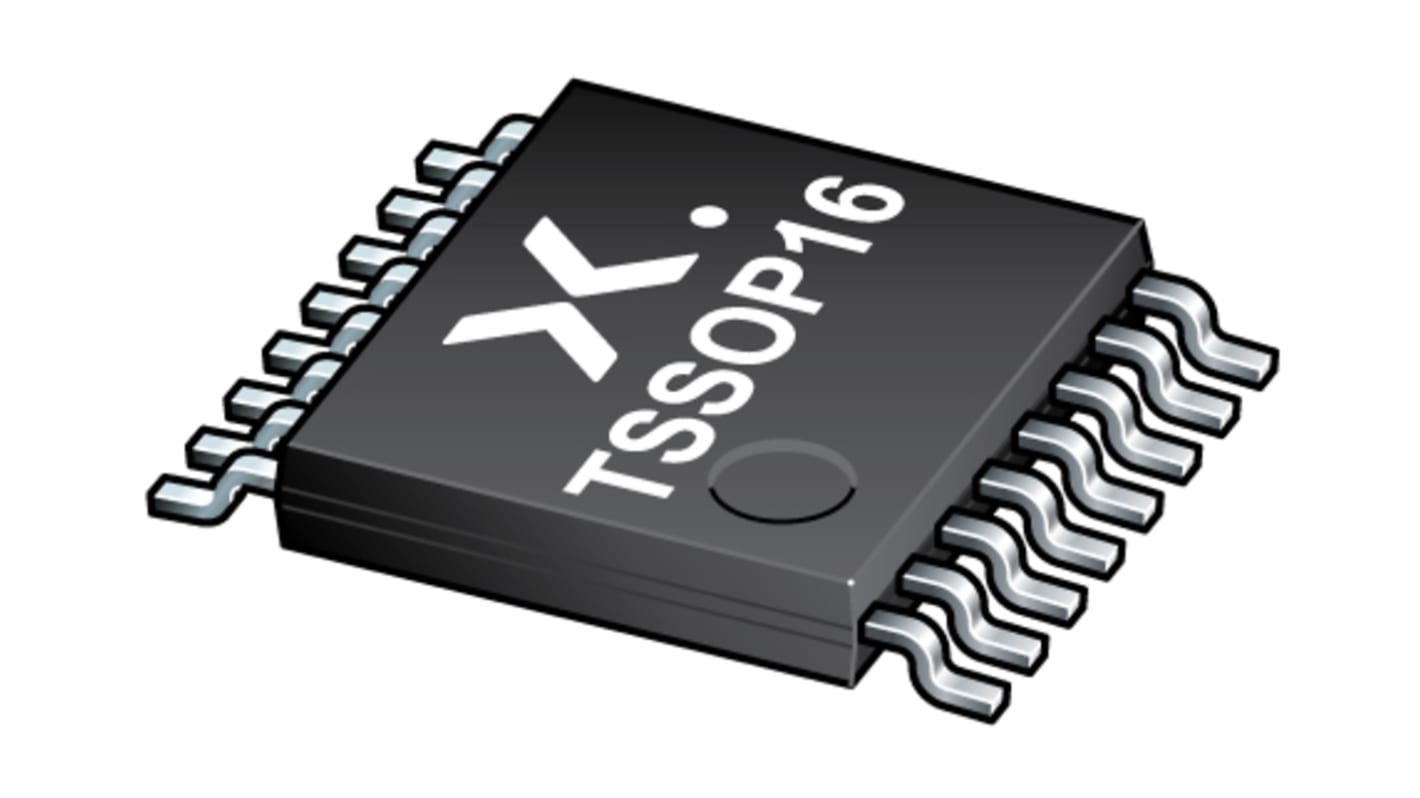

Nexperia , 74HC4538PW,118 双单稳态多谐振荡器, 2个元素数量, 16引脚 HC, TSSOP封装, 5.2 mA
- RS 库存编号:
- 151-3419
- 制造商零件编号:
- 74HC4538PW,118
- 制造商:
- Nexperia
可享批量折扣
小计（1 包，共 25 件）*
¥73.95
(不含税)
¥83.575
(含税)
暂时缺货
- 5,000 件在 2026年4月29日 发货
**需要更多产品？**输入您需要的数量，点击“查看送货日期”，查看库存和送货信息。
单位 | 每单位 | 每包* |
|---|---|---|
| 25 - 600 | RMB2.958 | RMB73.95 |
| 625 - 1225 | RMB2.869 | RMB71.73 |
| 1250 + | RMB2.783 | RMB69.58 |
* 参考价格
- RS 库存编号:
- 151-3419
- 制造商零件编号:
- 74HC4538PW,118
- 制造商:
- Nexperia
产品技术参数
产品技术参数资料
法例与合规
产品详细信息
通过选择一个或多个属性来查找类似产品。
选择全部 | 属性 | 值 |
|---|---|---|
| 品牌 | Nexperia | |
| 产品类型 | 双单稳态多谐振荡器 | |
| 逻辑系列 | HC | |
| 每片芯片元件数目 | 2 | |
| 最大高电平输出电流 | -5.2mA | |
| 最大低电平输出电流 | 5.2mA | |
| 最小脉冲宽度 | 20ns | |
| 安装类型 | 表面 | |
| 最低电源电压 | -0.5V | |
| 包装类型 | TSSOP | |
| 最大电源电压 | 7V | |
| 引脚数目 | 16 | |
| 最低工作温度 | -40°C | |
| 多谐振荡器类型 | 单稳多谐振荡器 | |
| 最长传播延迟时间 @ CL | 400ns | |
| 最高工作温度 | 125°C | |
| 系列 | 74HC4538 | |
| 标准/认证 | No | |
| 长度 | 5.1mm | |
| 高度 | 0.95mm | |
| 宽度 | 4.5 mm | |
| 汽车标准 | 否 | |
| 选择全部 | ||
|---|---|---|
品牌 Nexperia | ||
产品类型 双单稳态多谐振荡器 | ||
逻辑系列 HC | ||
每片芯片元件数目 2 | ||
最大高电平输出电流 -5.2mA | ||
最大低电平输出电流 5.2mA | ||
最小脉冲宽度 20ns | ||
安装类型 表面 | ||
最低电源电压 -0.5V | ||
包装类型 TSSOP | ||
最大电源电压 7V | ||
引脚数目 16 | ||
最低工作温度 -40°C | ||
多谐振荡器类型 单稳多谐振荡器 | ||
最长传播延迟时间 @ CL 400ns | ||
最高工作温度 125°C | ||
系列 74HC4538 | ||
标准/认证 No | ||
长度 5.1mm | ||
高度 0.95mm | ||
宽度 4.5 mm | ||
汽车标准 否 | ||
双路可再触发精密单稳态多谐振荡器，74HC4538 是双路可再触发-可复位单稳态多谐振荡器。每个多谐振荡器具有两个触发/再触发输入（nA 和 nB）、一个直接复位输入 (nCD)、两个补充输出（nQ 和 nQ），以及两个连接外部定时元件 CEXT 和 REXT 的引脚（nREXT/CEXT 和 nCEXT）。额定温度范围内的典型脉冲宽度变化为 ±0.2 %。该器件可通过输入脉冲的正沿或负沿触发。
容许缓慢的触发器上升和下降时间
单独的复位输入
从下降沿或上升沿触发
符合 JEDEC 标准编号 7A
CMOS 输入电平
